既存 Bluetooth Low Energy モジュール RN4020 に加え、Microchip 社が Bluetooth 4.2 対応向けに開発した RN4870/RN4871 BTLE モジュールを紹介します。Bluetooth 4.2 は Bluetooth 4.0 規格の製品に比べて、データ スループットが最大 2.5 倍に向上しており、また FIPS (Federal Information Processing Standards) に準拠した接続セキュリティも備えています。
BLE デバイス上でシリアルデータをシームレスに転送できるほか、1 つのコマンドでフォーマットの異なるビーコン（例: iBeacon™、Eddystone™）」のサポートも可能です。 既存の RN シリーズ同様の CLI での制御に加え、任意のスクリプトを実行できる機能も実装されているため、上位の MCU 無しでのスタンドアロン制御も可能となりました。
特長
- Bluetooth 4.2（BTLE）
- アスキーベースコマンドライン制御（CLI 制御）
- 任意のスクリプト実行機能
- 低消費電力（1μA@PowerSave）
- GAP/GATT/SM/L2CAP/SPP 同等プロファイル実装済
- TELEC 認証取得済み
アプリケーション
- ホーム オートメーション
- 家庭用電化製品
- 医療機器
- ウェアラブル機器
- 心拍/近接センサベースのシステム
- 電子玩具
- タグ
- キーフォブ
- リモコン
- 産業機器
RN シリーズ ラインアップ
| 型番 | RN4020-V/RM | RN4870-V/RM | RN4871-V/RM |
|---|---|---|---|
| 種類 | Bluetooth 4.1 (BTLE) | Bluetooth 4.2 (BTLE) | Bluetooth 4.2 (BTLE) |
| インターフェース | UART | UART | UART |
| プロファイル | GAP, GATT, SM, L2CAP MLDP integrated public profiles |
GAP, GATT, SM, L2CAP MLDP integrated public profiles |
GAP, GATT, SM, L2CAP MLDP integrated public profiles |
| 電圧 | 3.3VDC | 3.3VDC | 3.3VDC |
| アンテナ | PCB | Ceramic on board | Ceramic on board |
| サイズ | 11.5mm × 19.5mm × 2.5mm | 12mm × 22mm × 2.4mm | 9mm × 11.5mm × 2.1mm |
| 認証 | FCC/CE/ICS/KC/NCC/TELEC | FCC/CE/ICS/KC/NCC/TELEC | FCC/CE/ICS/KC/NCC/TELEC |

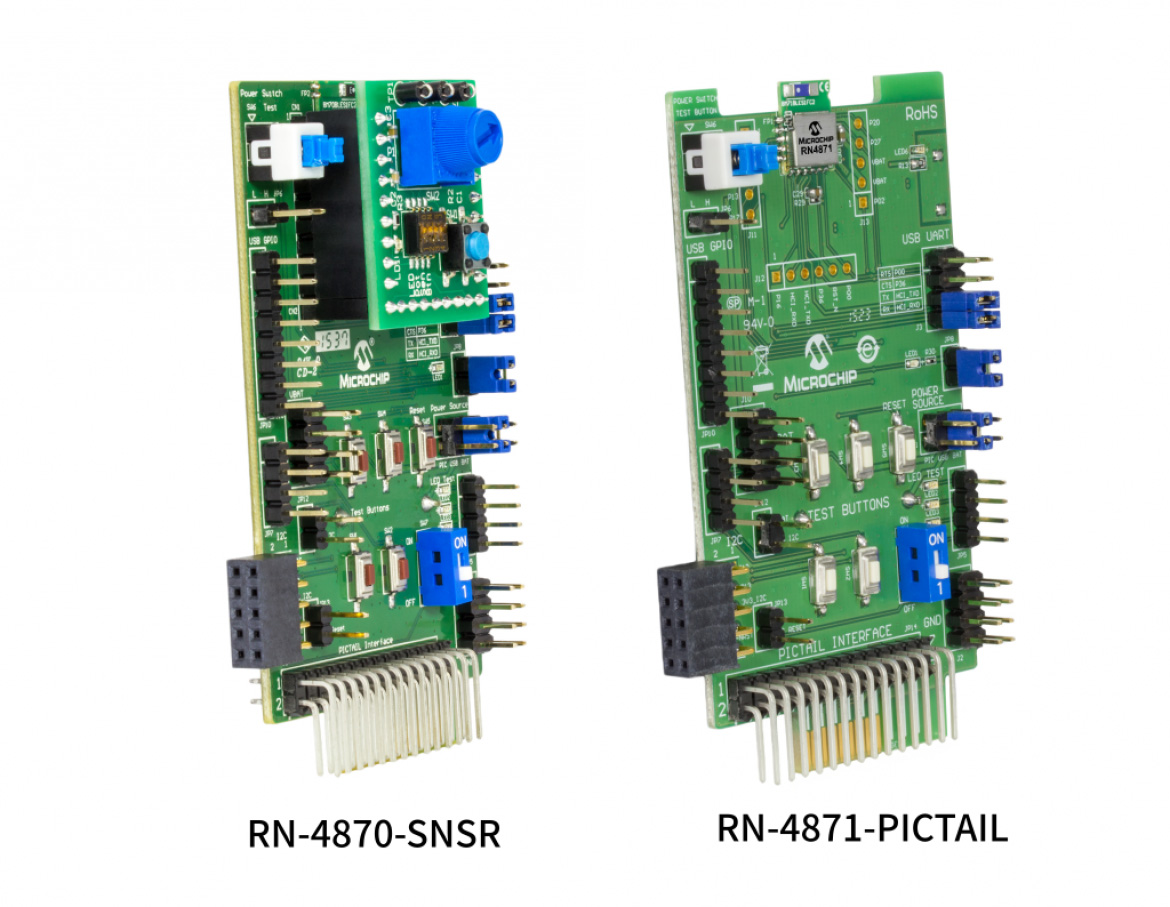

RN4870/RN4871 用評価ボード
RN4870/RN4871 向け開発ツールとして、2種類の評価ボードが用意されております。RN-4870-SNSR は RN4870 BLE モジュール向けで、RN-4871 BLE モジュールの開発のためには RN-4871-PICTAIL が用意されています。
RN4870/RN4871 向け評価ボード
