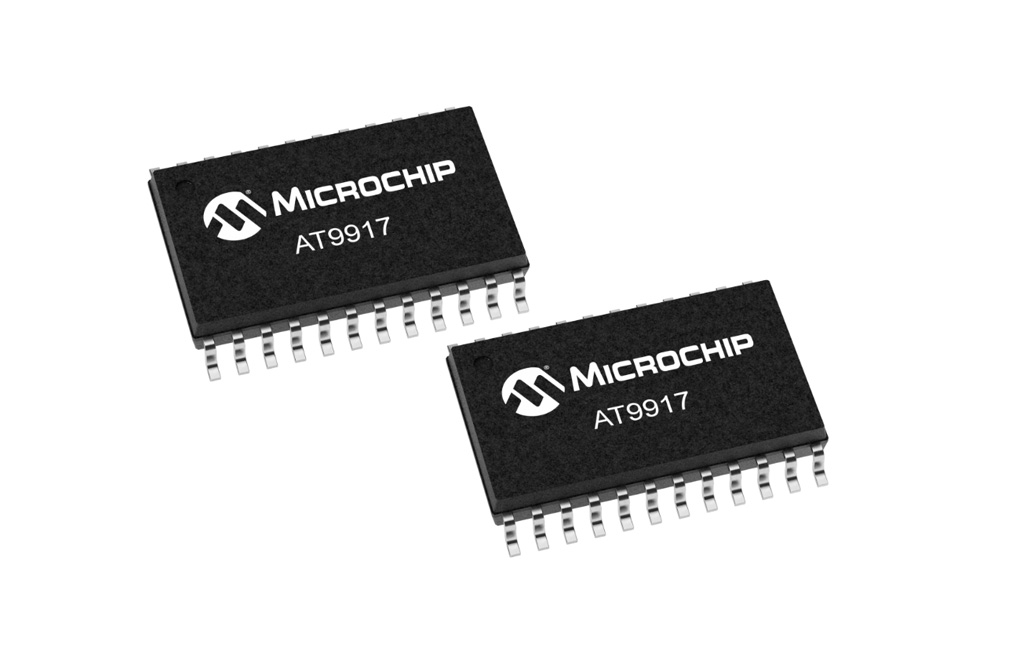

AT9917 は車載用に特化した、一定周波数モードでシングルスイッチ PWM コンバータ（buck, boost, または SEPIC）を制御するように設計された電流モードコントロール LED ドライバ IC です。ピーク電流モード制御スキーム（プログラマブルスロープ補償有り）を使用し正確に出力電流を制御します。複数の HV9917 は SYNC ピンを使用することでお互い、または、外部クロックに連動できます。また、LED フォールト状態時には外付け FET を切り離すゲートドライブ出力となっています。
※ 当製品は、買収によって旧 Supertex 社から引き継いだ製品です。
特長
- シングルスイッチコンバータ用スイッチモードコントローラ
(Buck、Boost、SEPIC) - AEC-Q100 準拠
- 高いPWM調光比：>5000:1
- ±2% 電圧リファレンス内蔵
- SYNC 端子により一定周波数による同期動作可能
- プログラマブル ソフト スタート
- 過渡的な入力からの LED の保護
- 10V ゲートドライブ
- ショート/短絡時の Hiccup mode 保護
- プログラム可能なジッタによって、IC の EMI を低減
- 降圧/昇圧のアプリケーションにおいて、90% (typ) 以上の効率
- LED 電流のプログラム可能な温度フォールドバックにより、オーバーヒートから LED を保護
- 16-Lead SOIC (Narrow Body) パッケージ
アプリケーション
- 車載用 LED ランプ
- バッテリ駆動 LED 照明用電源
- EMI 対策済み LED 照明
資料ダウンロード
AT9917 データシート（英文）PDF － 686.23 KB

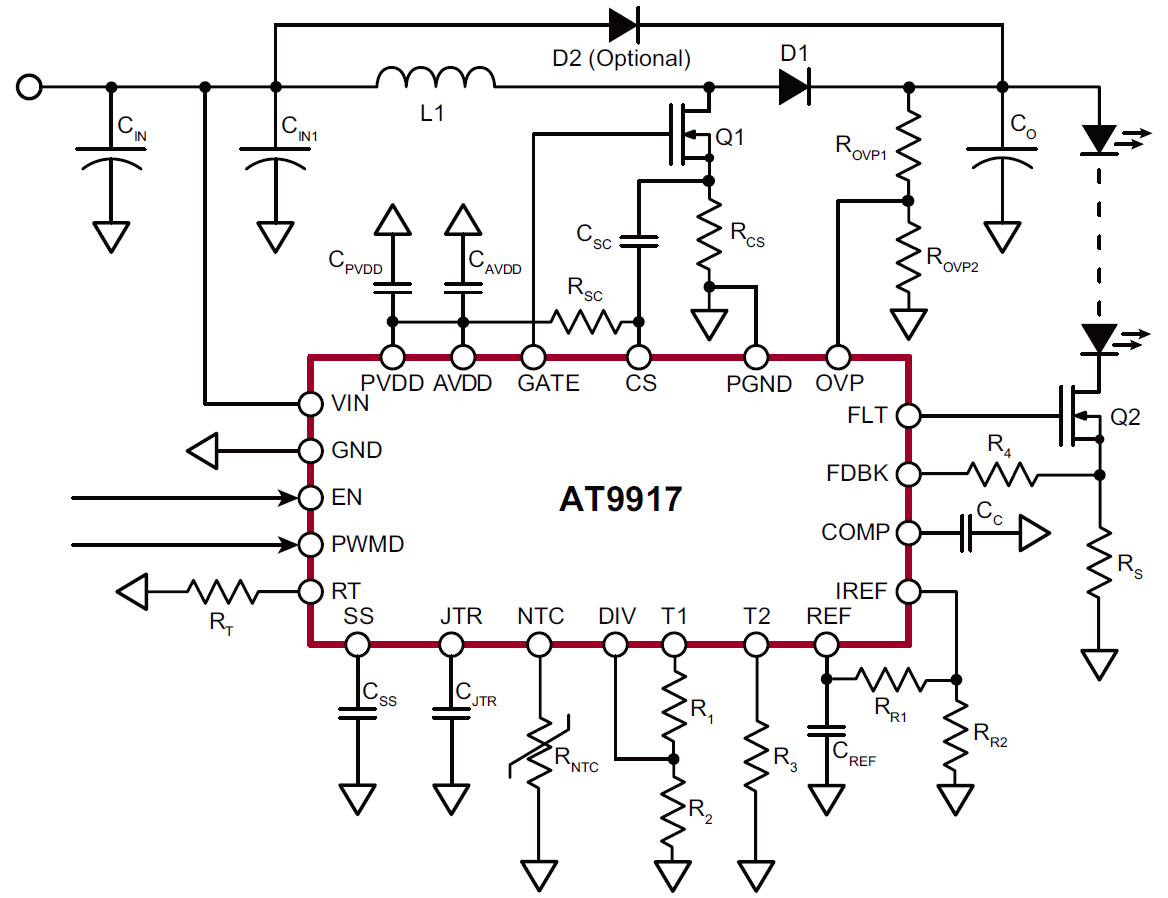

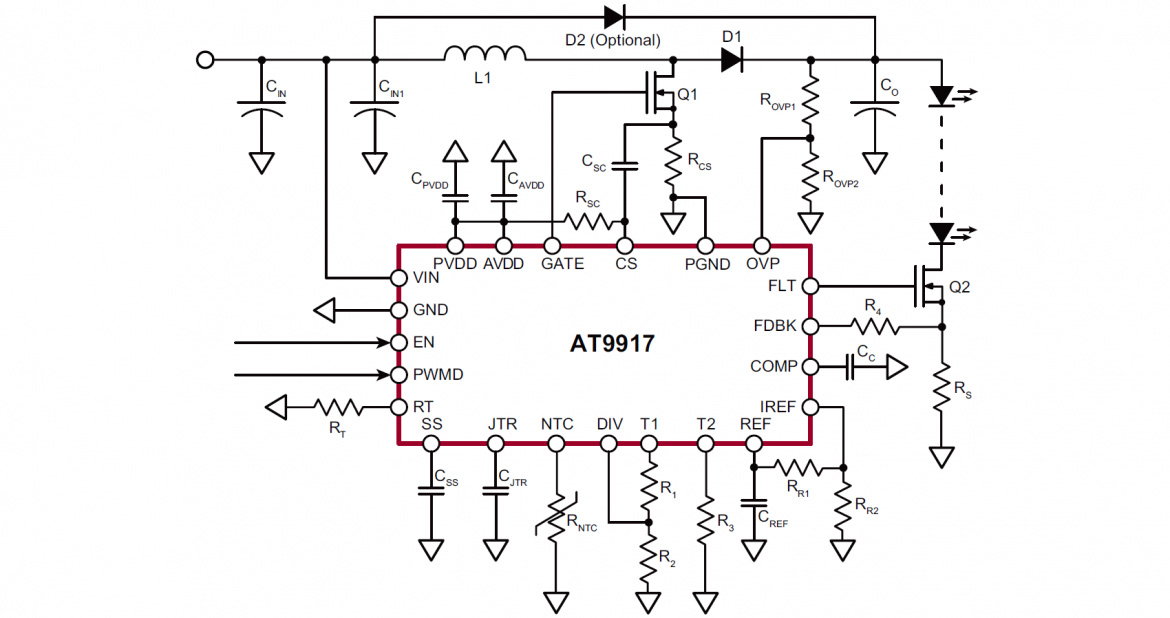

典型的な boost アプリケーション事例
