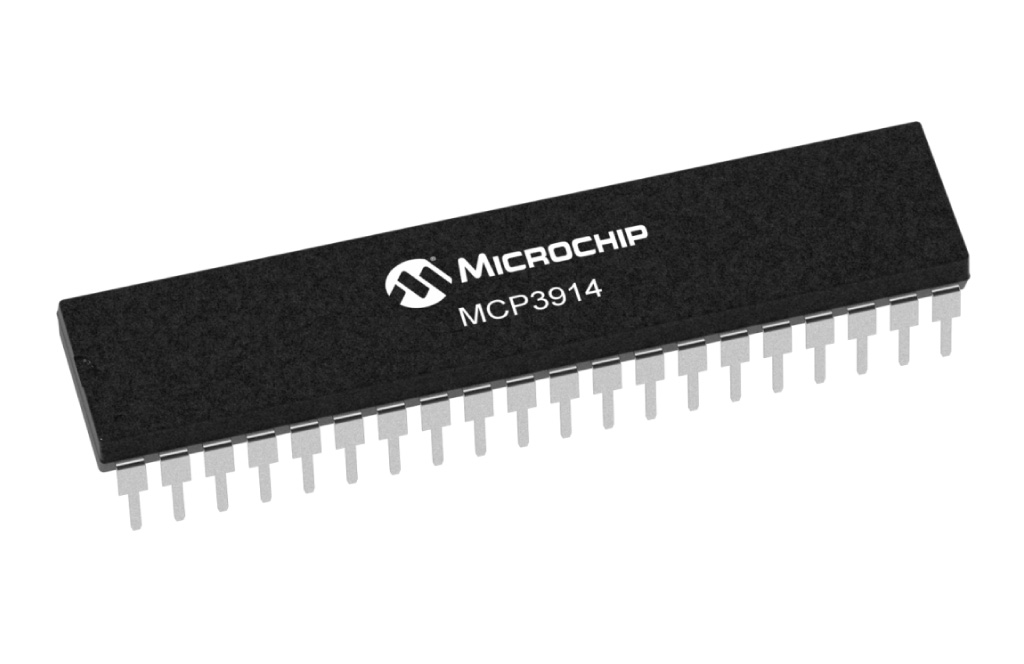

MCP3914 は、８つの同期サンプリング ΔΣADC、８つの PGA、位相遅延補償ブロック、低ドリフト内部参照電圧、デジタルオフセットおよびゲイン誤差構成レジスタ、20MHz の SPI 互換高速シリアルインターフェースを備えています。高精度な電流計測と電力監視用最終製品を実現可能にし、変流器、ロゴスキーコイル、ホール効果センサーなど、さまざまな電圧および電流センサーとのインターフェースが可能です。
特長
- 最大 125 ksps のプログラム可能なデータレート
- 最大サンプリング周波数：4MHz
- 最大マスタクロック：16MHz
- ８個の 24-bit ΔΣ型 ADC 内蔵
- 94.5dB SINAD
- -106.5dBc THD
- 112dBFS SFDR
- 動作電圧範囲：2.7V ～ 3.6V
- パッケージ：40-Lead UQFN
- 温度範囲：-40℃ ～ +125℃
アプリケーション
- 自動車：BMS
- ３相エネルギー測定と電力測定
- ポータブル計測器
- 医療、電力監視
- オーディオ/音声認識
資料ダウンロード
MCP3914 データシート（日本語）PDF － 2.36 MB
次世代アナログフロントエンド（AFE）製品概要
