Wireless Power Solutions from RRC

非接触給電ソリューション

　
非接触給電
ワイヤレス
カスタム対応
評価ボード
Qi規格

非接触給電モジュールや充電器、カーアダプタ、電池パック、AC アダプタなどの分野において世界的なリーダーである RRC 社の非接触電源ソリューションを紹介します。

非接触給電ソリューション

非接触給電カスタムソリューション

Qi 規格は現状、5W が上限ですが、より高い電力用途向けに高電力でのソリューションも提供可能です。図１は 70W 用のトランスミッタです。ポットコアのサイズは φ52 × 9mm で、トランスミッタ‐レシーバー間は最大 8mmまで離すことができます。図２は伝送可能電力 500W の入れ子構造モジュールです。トランスミッタ‐レシーバー間は 6mm 離れています。

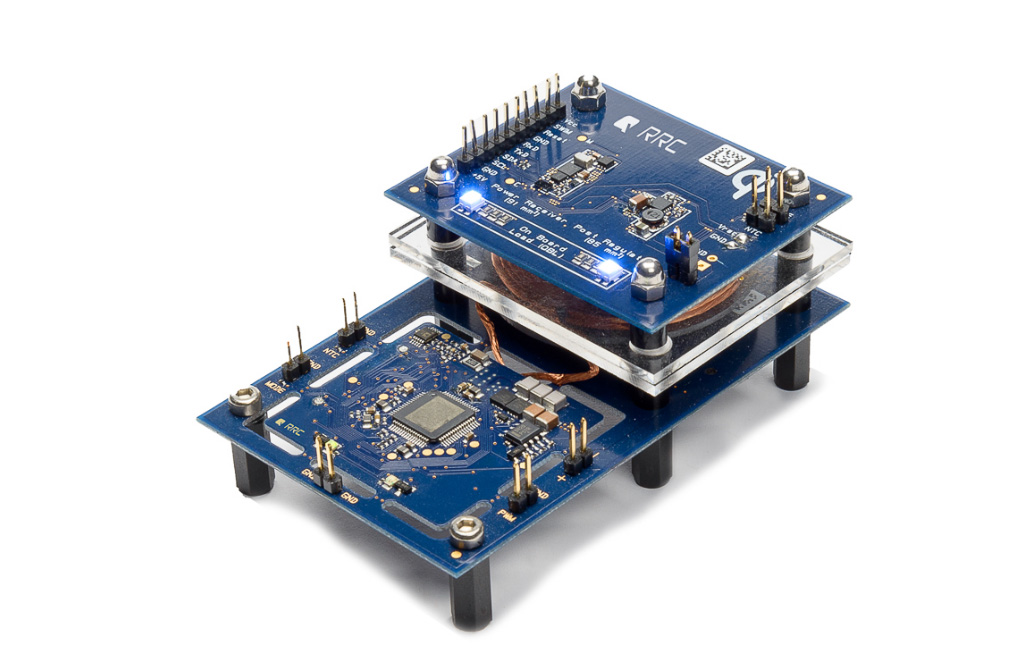

非接触給電　評価用キット（eval-kit）

Qi 規格準拠、電磁誘導方式、異物検知等の保護機能を内蔵した、製品に組み込んで評価を行うことのできるパワートランスミッタ、パワーレシーバーの評価用デモキットです。

パワートランスミッタPCB

  • 入力電圧: 19VDC
  • 寸法
    • コイル: φ47 × 3.5mm
    • PCB: 41mm × 38mm
  • 保護機能
    • 異物検知
    • パワーレシーバーの自動認識
    • 電圧・電流をモニタリング
    • ステータス情報を常時受信

パワーレシーバーPCB

  • 出力電圧: 5VDC
  • 出力電力: 5W
  • 寸法
    • コイル: φ47 × 3.5mm
    • PCB: 42mm × 24mm
  • 保護機能
    • ステータス情報を常時送信
    • 過電圧、不足電圧を保護
　
