RRC20xx Smart Battery Lineup & SMBus Battery Fuel Gauge

スマートバッテリー RRC20xx シリーズ&SMBus 対応ガスゲージ



最近紹介した RRC 社からのスマートバッテリー RRC20xx シリーズに新しい 2S2P、3S2P、4S1P セル構成品が加わりました。これで合計6タイプのセル構成から選択できるようになりました。このシリーズ用 SMBus 対応残量計も紹介しています。

スマートバッテリー RRC20xx シリーズ

仕様

型番 RRC2057 RRC2040-2 RRC2054
セル構成 1S2P 3S2P 41SP
公称電圧 7.5V 11.25V 15.0V
公称容量 6.40Ah 6.4Ah 2.95Ah
最大充電電圧 8.7V 13.05V 17.4V
寸法 85 × 77 × 23mm 150 × 59 × 22mm 85 × 79 × 22mm
対応規格 PSE、CE、UL2054、UL1642、FCC、IEC62133、EN60950、UN38.3、RoHS

ガスゲージ(残量計)

RRC 社の RRC20xx シリーズはインピーダンストラッキングによってバッテリーの残量を計測し、ホスト側へ SMBus で通信しています。

スマートバッテリーから得られる情報(抜粋)

関数 コマンド 内容 単位
Temperature() 0x08 バッテリーパックの内部温度 K
Voltage() 0x09 バッテリーパック電圧(cell電圧×cell数) mV
Current() 0x0a 端子からの出力電流 mA
RemainingCapacity() 0x0f バッテリーパックの残容量(RSOC×FCC) mAh
FullChargeCapacity() 0x10 満充電時の容量 mAh
RelativeStateOfCharge() 0x0d 満充電容量に対する残量比率 %
CycleCount() 0x17 充放電サイクル数 cycles
  • インピーダンストラッキングとは、セルのインピーダンスをリアルタイムで測定し、システムの使用条件や温度等の情報と合わせて予測したバッテリーパックの放電曲線から残量を計算する方法です。

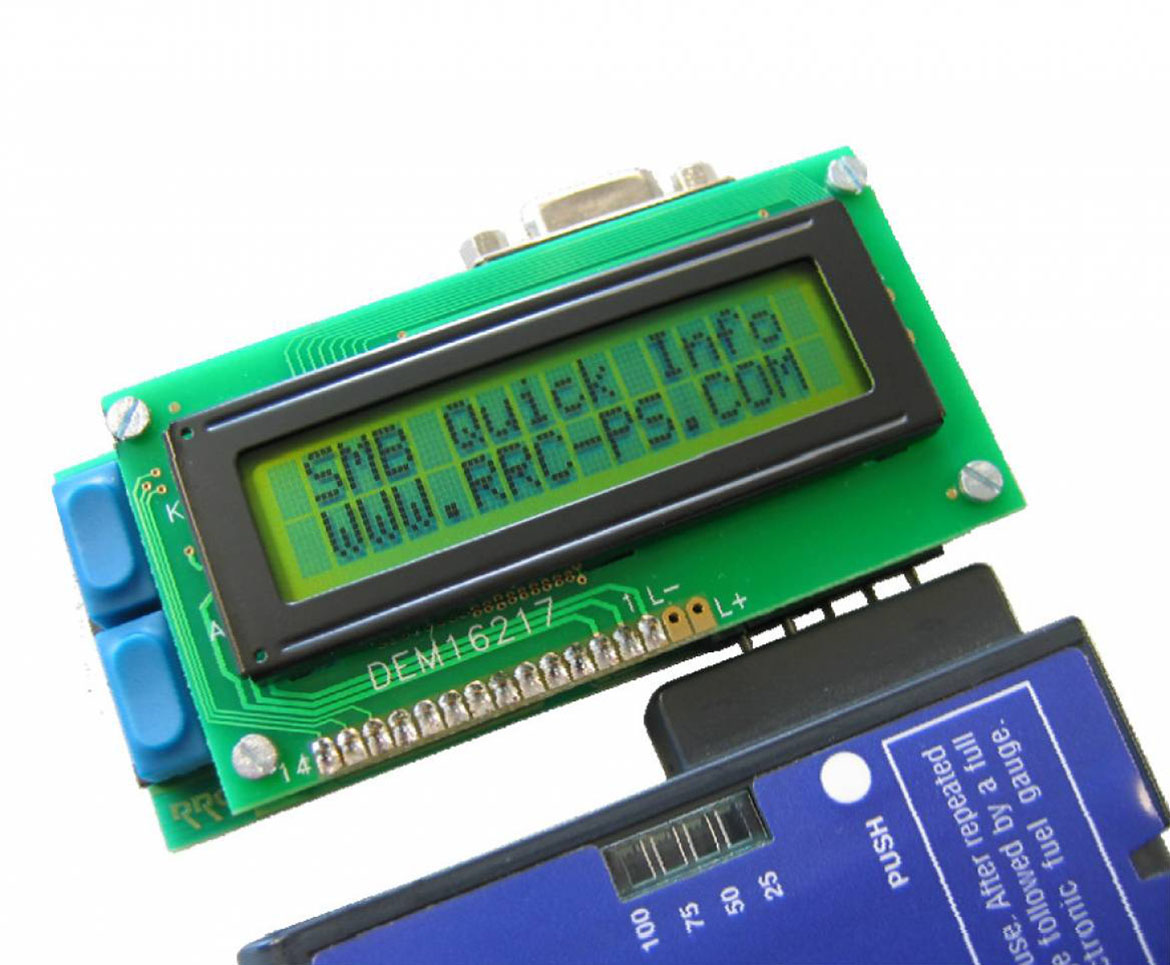

RRC20xx シリーズ用 SMBus 対応ガスゲージ

RRC20xx シリーズ用 SMBus 対応ガスゲージ
