RRC power solutions GmbH 20W Wireless Power Evaluation Module

20W 非接触給電モジュール評価用デモキット

　
非接触給電
Li-ion
リチウムイオン
電池充電

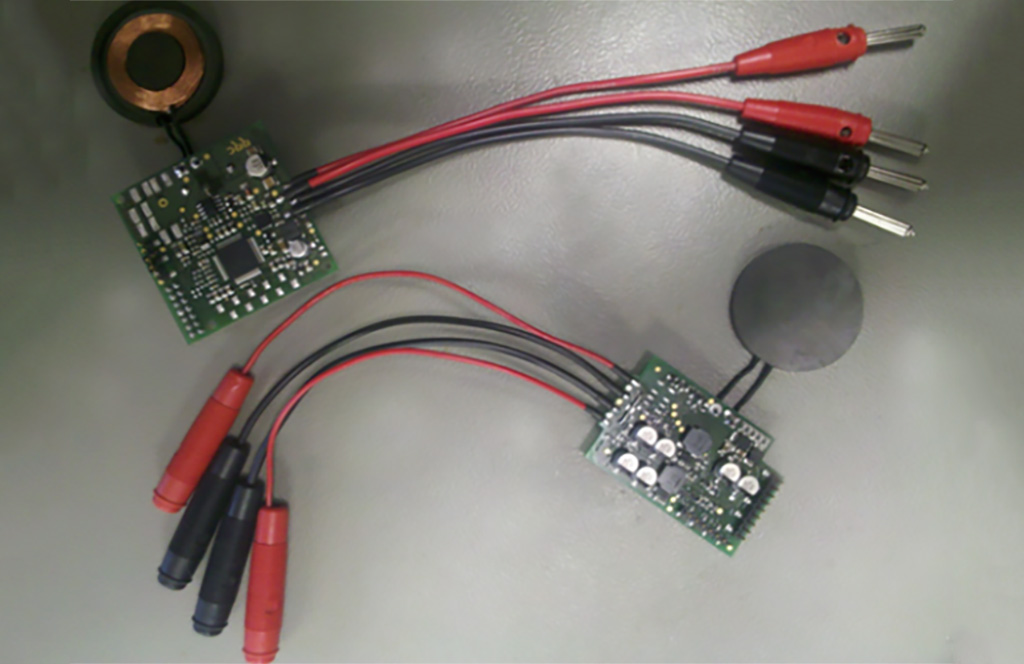

電磁誘導方式で最大 20W の非接触給電が可能な WPT (Wireless Power Transmission) モジュールの評価用デモキットです。オプションにて、出力電圧レンジの変更、Li-ion 電池充電のための CC/CV 制御機能の追加等のカスタムが可能です。

20W 非接触給電モジュール評価用デモキット

非接触給電カスタムソリューション

RRC 社では Qi 規格（5W）、及び高電力用途向けに非接触給電モジュールのソリューションを提供可能です。各種医療機器や産業機器、e-バイク等で実績が多数ございます。

非接触給電を採用することにより、防水・防塵等の対環境性の向上、端子・コネクタが原因となる接触不良や故障が無くなる等のメリットがあります。また、Qi 規格モジュールをデバイスに採用することにより、全ての Qi 対応充電器で充電することができるようになります。

トランスミッタ

  • 入力電圧：18VDC ±1V
  • 寸法
    • コイル：φ40mm × 5 mm
    • PCB：50mm × 50 mm

レシーバー

  • 出力
    • チャンネル 1：12V ～ 18V ±1%/最大 550mA
    • チャンネル 2：12v ～ 18V ±5%/最大 550mA
  • 寸法
    • コイル：φ40mm × 5 mm
    • PCB：58mm × 38 mm
　
