8-bit マイコン PIC16F145x & USB 2.0 ハブコントローラ USB4624

マイクロコントローラとアナログ半導体のプロバイダーであるマイクロチップテクノロジー社と、Ethernet、USB 関連製品で業界をリードした SMSC ブランドとのシナジーにより、USB ソリューションのラインアップが拡充されました。今回は、8-bit マイコン PIC16F145x シリーズと USB 2.0 ハブ新製品をピックアップとしてご紹介いたします。

Microchip 社の USB ソリューション

USB 内蔵 MCU: ハイエンド 8/16/32 ビットマイコン
USB ブリッジ製品 (USB-UART、USB-SPI、USB-Ethernet、など)
USB ポートパワーコントローラ
USB 3.0/USB 2.0 ハブコントローラ、など
USB スイッチ、PHY

資料ダウンロード

PIC16(L)F1454/5/9 データシート（英文）PDF － 4.76 MB

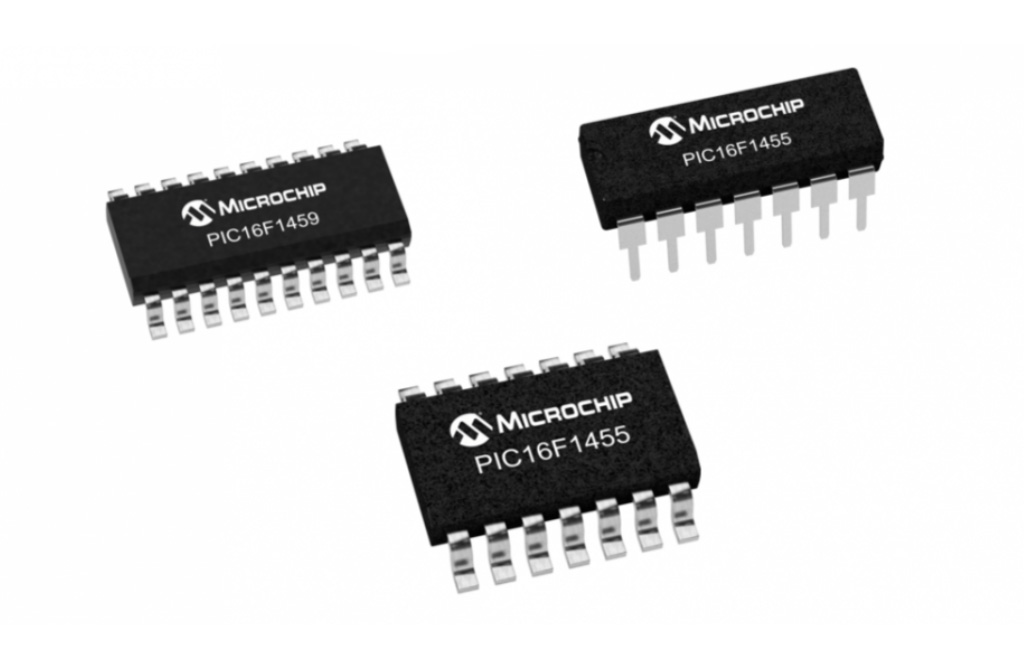

PIC16F145x シリーズ

当シリーズは外部クリスタル不要で USB ファンクションの組み込みを可能にする 8 ビットマイコンです。14/20 ピンの小型パッケージで超低消費電力のため、小規模/バッテリー駆動のアプリケーションに最適です。

特長

クロックリカバリ回路により外部クリスタル不要
- 基板サイズの縮小、コスト低減を実現
Low Speed (1.5Mbps)、Full Speed (12Mbps) サポート
USB 2.0 準拠
Device/Host/OTG スタックおよびドライバ無償提供
低消費電力
- バッテリー駆動のアプリケーションに最適
- 動作時 <35μA/MHz（Typical 値: 1.8V＠LF デバイス）
- スリープ時 <20nA

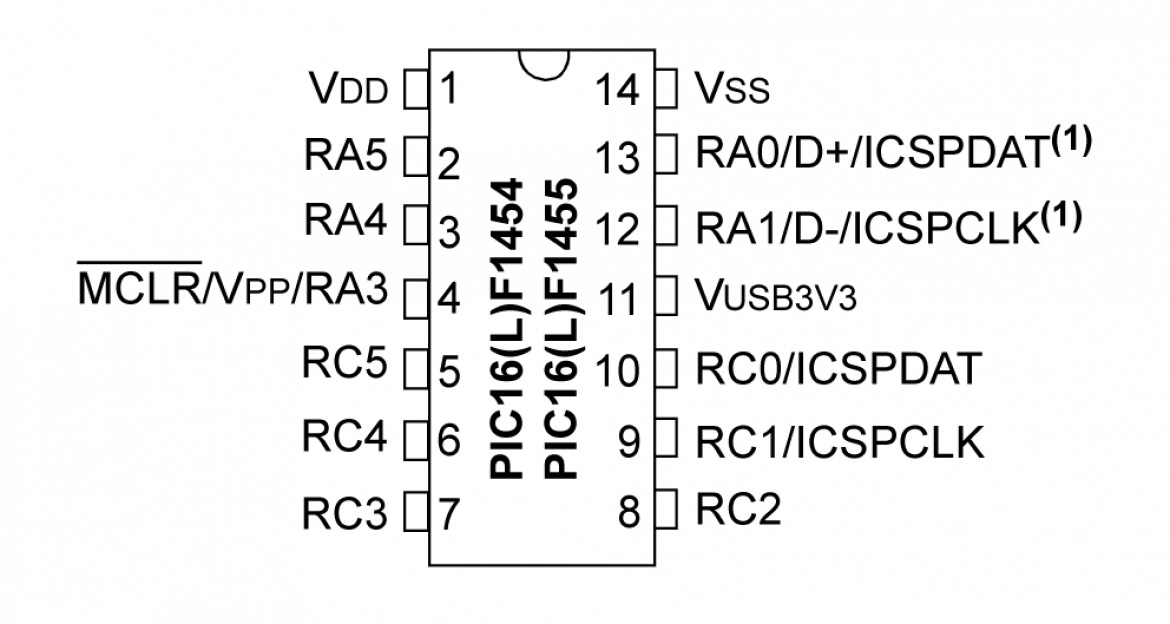

14-lead PDIP/SOIC/TSSOP

開発ツール DV164139

小ピン USB 開発キット
20 ピン PIC18F14K50/13K50 USB MCU と 14/20 ピン PIC16F145x の評価が可能
ハードウェア、ソフトウェア、サンプルコードが付属
独習コースと実習教材が付属

DV164139 Low Pin Count USB 開発キット (PICkit™ 3 付属)

PIC16F145x シリーズ仕様

型番	PIC16(L)F1454	PIC16(L)F1455	PIC16(L)F1455
ピン数	14	14	20
電源電圧範囲	1.8 ～ 5.5V	1.8 ～ 5.5V	1.8 ～ 5.5V
フラッシュ (KB)	14	14	14
RAM (B)	1024	1024	1024
内部オシレータ	48MHz, 31KHz	48MHz, 31KHz	48MHz, 31KHz
10-bit ADC	-	5	9
コンパレータ	-	2	2
PWM	-	2	2
タイマー (8/16 bit)	2/1	2/1	2/1
シリアルインターフェース	1-EUSART, 1-I2C, 1-SPI	1-EUSART, 1-I2C, 1-SPI	1-EUSART, 1-I2C, 1-SPI
USB 2.0（Full Speed 対応）	✓	✓	✓
パッケージ	14-PDIP/SOIC/TSSOP 16-QFN	14-PDIP/SOIC/TSSOP 16-QFN	20-PDIP/SOIC/SSOP 20-QFN

USB 2.0 ハブ新製品

USB 2.0 ハブコントローラ USB4624

USB 2.0 と HSIC (High-Speed Inter-Chip) の同時サポートと低消費電力に対応した USB 2.0 ハブコントローラです。

特長

USB 2.0/HSIC ダウンストリームポートを各 2 ポート対応
HSIC ホスト接続または USB ホスト接続が可能
低消費電力
USB バッテリー充電仕様 1.2 準拠
コマンド設定にて、ポートの入れ替え、信号ブースト機能などが容易に設定可能！
パッケージ　48-QFN
産業機器向け温度範囲対応（-40℃ ～ 85℃）

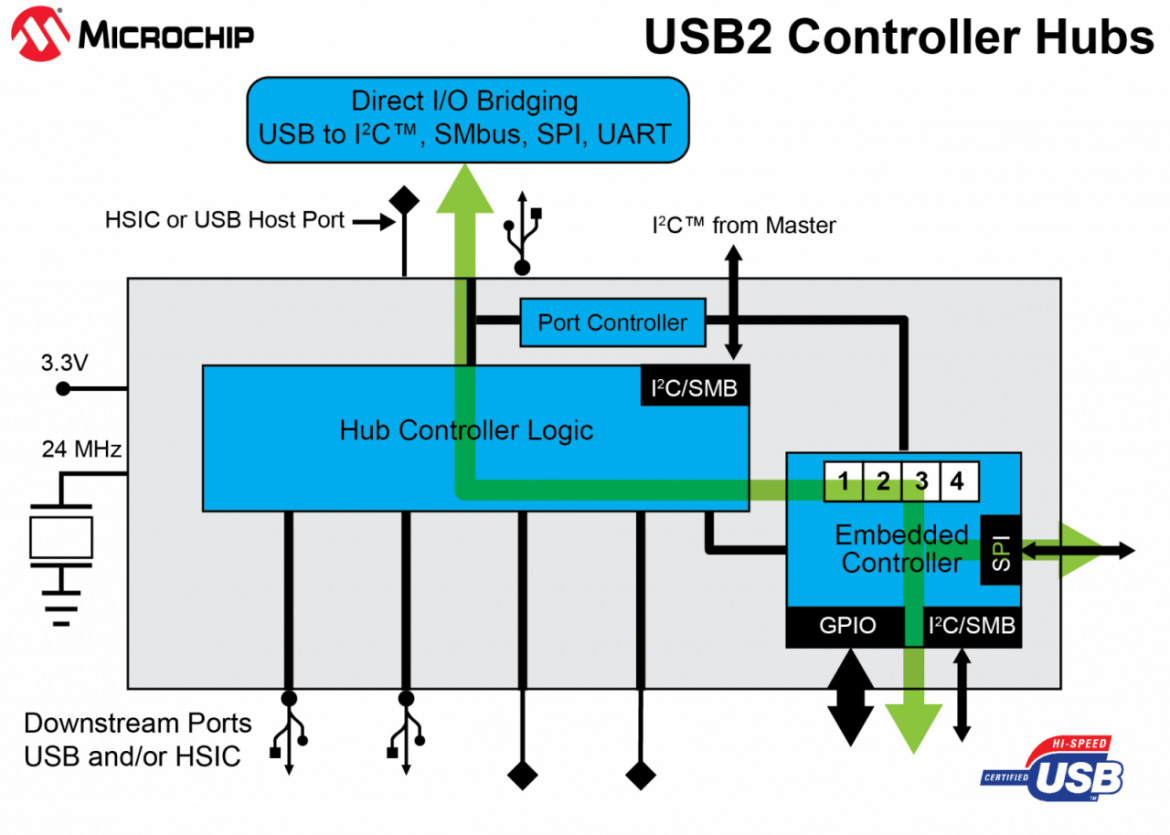

USB4624 ハブコントローラ IC ブロック図

評価ボード EVB-USB2534

このボードは、新製品 USB2534 の評価ボードです。USB2534 は、従来の USB2514B に USB バッテリー充電仕様 1.2 準拠を加え、アップストリームとダウンストリームのポート入れ替えが可能になりました。

特長

USB 2.0 ハブ
USB 2.0 アップストリームポートを1ポート対応
USB 2.0 ダウンストリームポートを4ポート対応
USB バッテリー充電仕様1.2準拠
USB2514B とピンコンパチのため置き換えが容易

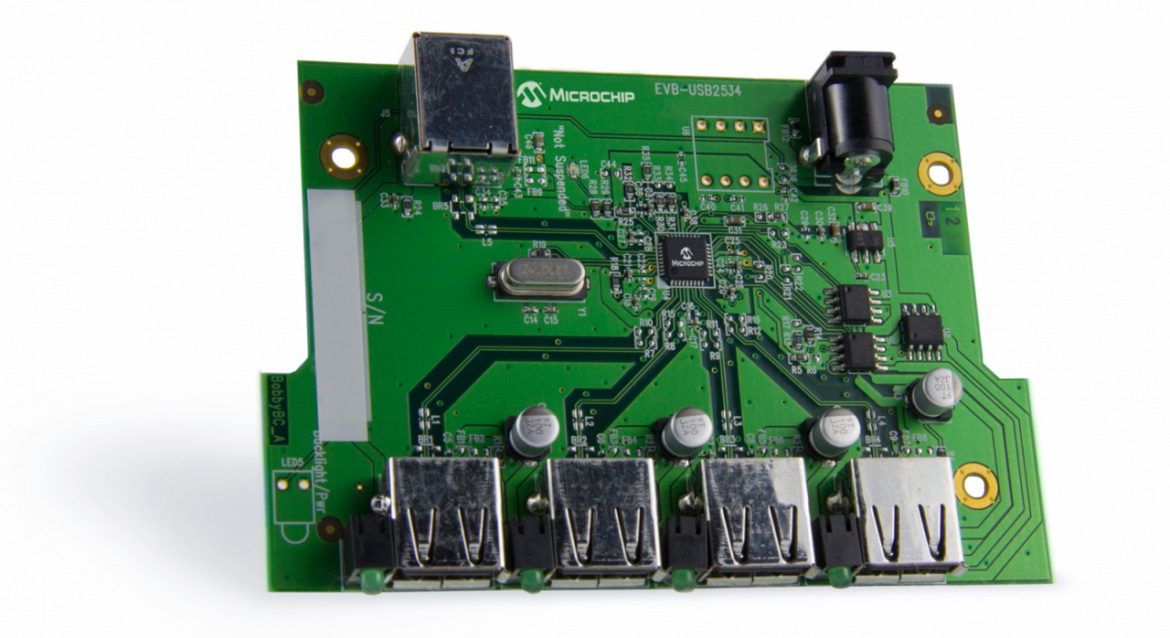

USB2534 評価ボード（型番：EVB-USB2534）

USB2.0ハブ新製品一覧

品番	特長	ポート数	パッケージ
USB3613	超小型、超低消費待機電力、 USB 2.0 ハブ、HSIC ホスト接続 USB バッテリー充電仕様1.2準拠、LPM 対応	USB 2.0 × 2 HSIC × 1	30-WLCSOP
USB3813	超小型、超低消費待機電力、 USB 2.0 ハブ、USB 2.0 ホスト接続 USB バッテリー充電仕様1.2準拠、LPM 対応	USB 2.0 × 2 HSIC × 1	30-WLCSOP
USB4604	USB 2.0 ハブ、USB 2.0 ポート、 HSIC/USB ホスト接続 I/O ブリッジ	USB 2.0 × 4	48-QFN
USB4624	USB 2.0 ハブ、USB 2.0/HSIC ポート HSIC/USB ホスト接続、I/O ブリッジ	USB 2.0 × 2 HSIC × 2	48-QFN
USB2532	USB 2.0 ハブ　低消費電力、 USB バッテリー充電仕様 1.2 準拠	USB 2.0 × 2	36-SQFN
USB2533	USB 2.0 ハブ　低消費電力、 USB バッテリー充電仕様 1.2 準拠	USB 2.0 × 3	36-SQFN
USB2534	USB 2.0 ハブ　低消費電力、 USB バッテリー充電仕様 1.2 準拠	USB 2.0 × 4	36-SQFN
