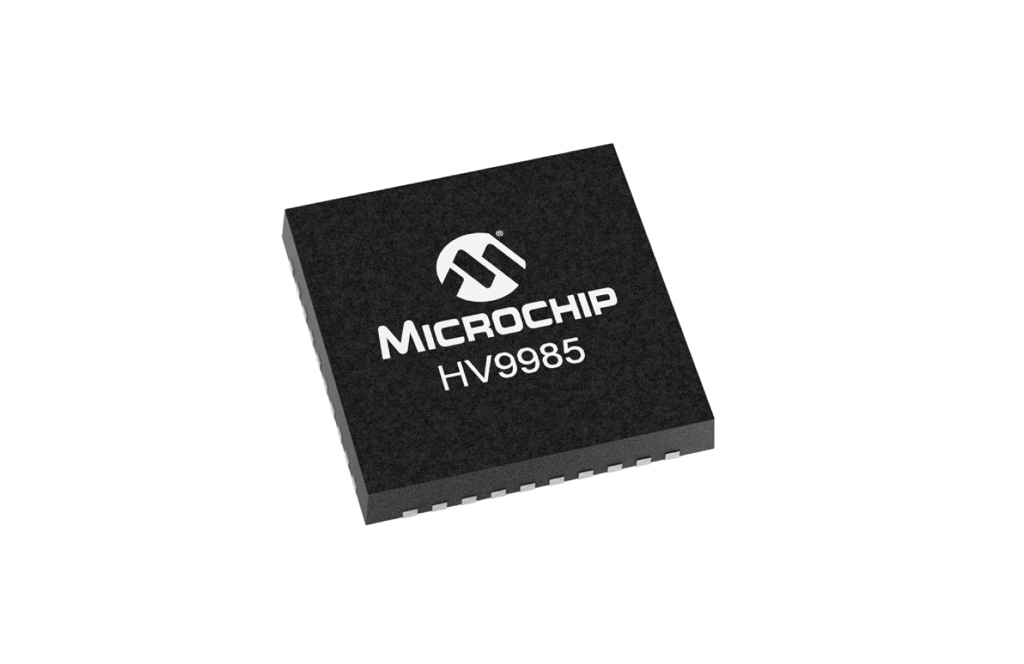

HV9985 は、一定出力電流モードでシングルスイッチコンバータを動かすための３チャンネル、ピーク電流モード、PWM コントローラです。液晶テレビバックライトなどの RGB LED や複数チャネルの白色 LED を駆動するのに適しています。出力電流のクローズド ループ コントロールによって、高い LED 電流精度（+/-2%）を実現しました。40V リニアレギュレータを内蔵しており、IC を動かすための 5.0V を供給します。入力レンジは 10V ～ 40Vです。
内蔵する３つのコンバータの切替は、外部クロックもしくは内蔵オシレータにより制御されます。本 IC は、HV9911×３個を１パッケージ化したもので、システムのトータル部品数削減、スペース削減、チャンネル間の電流マッチング性に優れています。
特長
- シングルスイッチコンバータ用スイッチモードコントローラ
- ロジックレベル FET のドライブに最適化されたゲートドライバ（0.25A ソース、0.5A シンク）
- ストリング～ストリング間電流精度：Typ±2% (±1% センス抵抗時)
- チャンネル毎に独立して PWM 制御可能
- PWM 調光レート：最大 5000:1
- 入力レンジ：10V ～ 40V
- 一定周波数動作：最大 1.0MHz
- 内蔵クロック、または外部クロック動作
- プログラマブル スロープ補償
- リニア調光、PWM 調光対応
- 出力短絡保護回路内蔵
- 出力電流オーバー保護
- Hiccup モード保護
アプリケーション
- 液晶 TV RGB バックライト
- ブースト、バック、SEPIC トポロジ
- 複数ストリング白色 LED ドライバ アプリケーション
