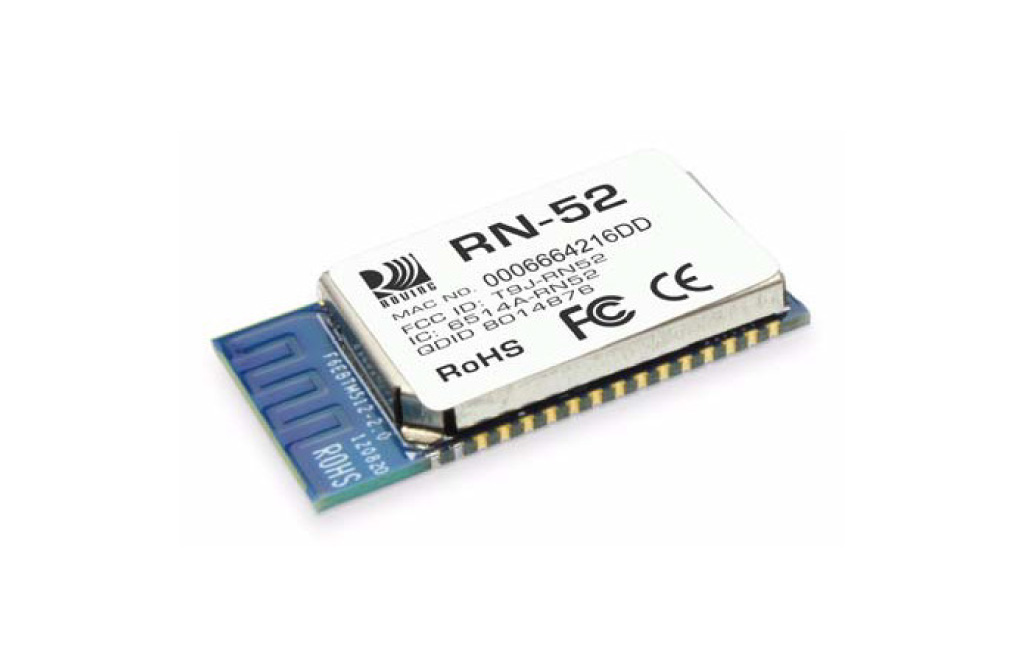

aptX/AAC 等の各種 codec 対応高音質オーディオ向け Bluetooth モジュール RN52

近年、スマートフォン/タブレット市場の急成長により、Bluetooth を使用したアクセサリ機器に対する需要が高まっています。Microchip 社では、小型の表面実装パッケージで超低消費電力を実現し、既存の RN-42 (SPP, HID, iAP 対応) に加え、新たに A2DP (Bluetooth Audio), AVRCP, HFP, HSP 等にも対応した RN-52 をリリース致しました。

RN-52 は SBC 以外に、aptX®, AAC 等の各種 codec のサポートも充実しており、今までの Bluetooth Audio の常識を覆す高品質なオーディオ製品を実現いたします。

特長

RN52-I/RM

Class 2 Bluetooth 3.0 + EDR
Telec 認証取得中 (工事設計認証)
モジュール内蔵プロファイル：SPP, iAP, A2DP, AVRCP, HFP, HSP
SBC 以外に、aptX, AAC codec 対応

RN42-I/RM, RN41-I/RM

Class 2/Class 1 Bluetooth 2.1 + EDR
Telec 認証 (工事設計認証)
- RN42-I/RM 取得済み
- RN41-I/RM 取得中
低消費電力：26uA@Deepsleep
モジュール内蔵プロファイル：SPP, DUN, HID, iAP

アプリケーション

ワイアレスオーディオシステム（A2DP）
ワイアレスヘッドセット、ハンズフリーオーディオ（HFP、HSP、AVRCP）
リモートコントロール（SPP）
MFI アクセサリ (iAP)

RNシリーズ仕様

型名	RN-41/RN-41-N	RN-42/RN-42-N	RN-52
種類	Class 1 Bluetooth 2.1 + EDR	Class 2 Bluetooth 2.1 + EDR	Class 2 Bluetooth 3.0 + EDR
インターフェース	UART/USB	UART/USB	Analog speaker and mic, i2S, SPDIF, PCM, UART
プロファイル	SPP/HID/iAP/HCI	SPP/HID/iAP/HCI	A2DP/AVRCP/HSP/HFP/SPP/iAP
電源	3.3VDC	3.3VDC	3.3VDC
アンテナ	Ceramic on board	PCB	PCB
サイズ	13.4mm × 25.8mm × 2mm	13.4mm × 25.8mm × 2mm	13.4mm × 30mm × 3mm
認証	FCC/CE/ICS/TELEC	FCC/CE/ICS/TELEC	FCC/CE/ICS/TELEC
オプション	―	―	aptX®/AAC
バースバンド	CSR BC04	CSR BC04	CSR BC05

型番情報

型番	説明
RN52-I/RM	Bluetooth 3.0 Class 2 surface mount audio module with PCB trace antenna
RN52APL-I/RM	Bluetooth 3.0 Class 2 surface mount audio module with PCB trace antenna, supports A2DP, SPP profiles with additional support for iAP data communication
RN52APT-I/RM	Bluetooth 3.0 Class 2 surface mount audio module with aptX™ codec (decode), PCB trace antenna
RN-52-EK	Evaluation kit for the RN52 audio Bluetooth module - includes evaluation board, USB cable, and 2 USB mini-speakers
