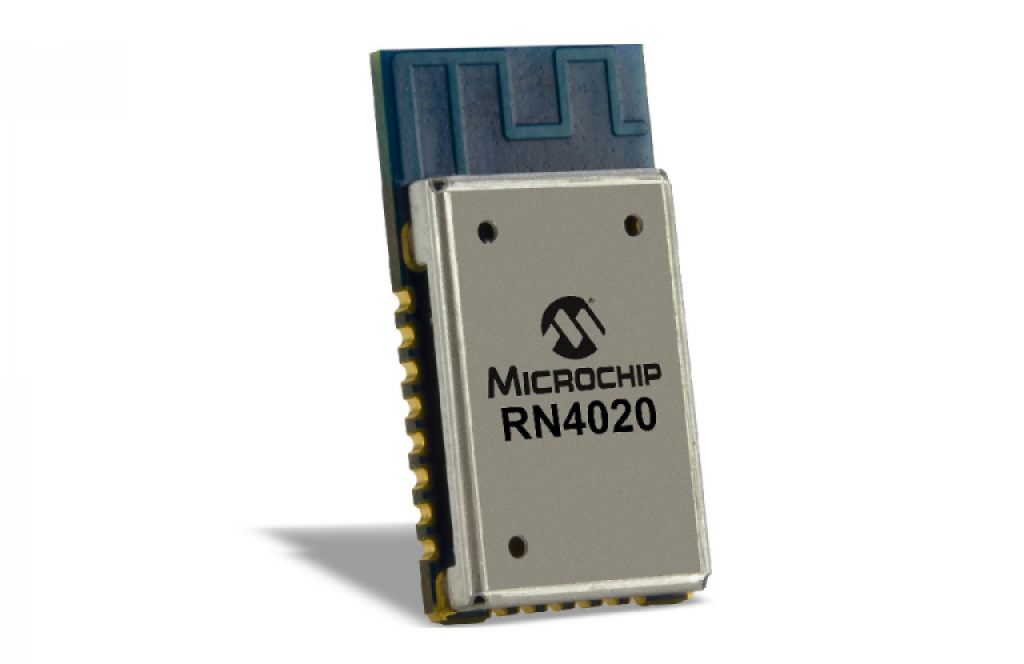

SPP 同等カスタムプロファイルを実装した Bluetooth 低消費電力モジュール RN4020-V/RM

Microchip 社の Bluetooth モジュールのラインナップに Bluetooth Low Energy （以下 BTLE）対応モジュールが追加されました。サポートしている各種専用プロファイルに加え、SPP同等の機能を持つカスタムプロファイル MLDP (Microchip Low-energy Data profile) を実装しています。

また、既存の Bluetooth モジュールである RN シリーズと同様の CLI での制御に加え、任意のスクリプトを実行できる機能も実装されているため、上位の MCU 無しでのスタンドアロン制御も可能となりました。さらに OTA (Over The Air) での FW バージョンアップにも対応されたため、有線ではなく、無線経由での FW アップデートも可能となっています。

特長

Bluetooth 4.1 (BTLE)
TELEC 認証取得済
低消費電力 (5uA 以下@Deepsleep)
サポートプロファイル
- GAP、GATT、SM、 L2CAP 等を含め、BTLE で対応している Profile は基本的にサポート
- また、SPP 同等の Profile である MDLP を独自に実装しており、BTLE でも双方向のシリアル通信が実現

アプリケーション

ホームオートメーション
家庭用電化製品
医療機器
ウェアラブル機器
玩具
タグ
キーフォブ
リモコン
心拍および近接センサベースのシステム
産業用アプリケーション

RN シリーズ仕様

タイプ	Bluetooth 4.1 (BTLE)	Class 1/2 Bluetooth 2.1 + EDR	Class 2 Bluetooth 3.0 + EDR
インターフェース	UART	UART	Analog speaker and mic, i2S, SPDIF, PCM, UART
プロファイル	GAP, GATT, SM, L2CAP MDLP integrated public profiles	SPP/HID/iAP/HCI	A2DP/AVRCP/HSP/HFP/SPP/iAP
動作電圧	3.3VDC	3.3VDC	3.3VDC
アンテナ	PCB	Ceramic on board/PCB	PCB
サイズ	11.5mm × 19.5mm × 2.5mm	13.4mm × 25.8mm × 2mm	13.4mm × 30mm × 3mm
認証	FCC/CE/ICS/TELEC 取得中	FCC/CE/ICS/TELEC	FCC/CE/ICS/TELEC
オプション	無	無	aptX®/AAC
チップ	CSR 1012	CSR BC04	CSR BC05
ピン数	22	35	44
