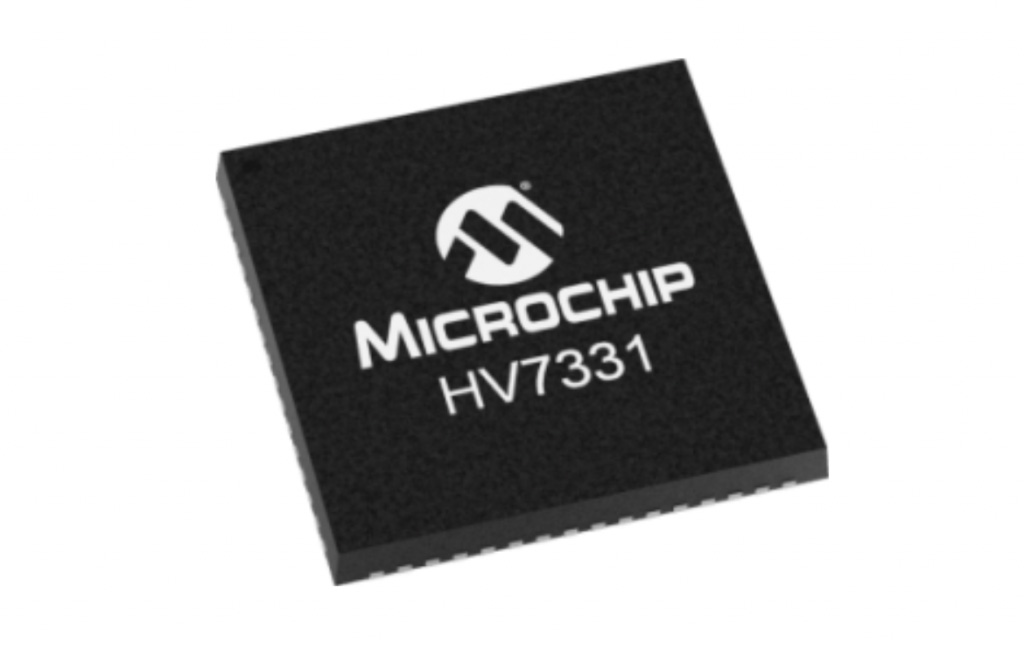

Supertex HV7331 は4チャネル、急速 RTZ (Return To Zero) -0復帰- FET 内蔵、高速パルス発生器です。医用ポータブル超音波イメージング機器や NDT (非破壊検査装置)など、小型超音波機器に最適です。各チャンネルは最大 ±70V で 2.0A のパルス出力が保証されています。9×9×0.9mm の QFN パッケージで、プローブの小型化が図れます。ゲート ドライバ用のレギュレータを内蔵することで電源供給や配線が簡略化され、基板のトータル コスト ダウンに貢献します。
![4チャネル 超音波パルサ HV7331 4チャネル 超音波パルサ HV7331](/files/components/microchip/quad_high_speed_plus-minus-70v_20a_ultrasound_rtz_pulser/microchip_hv7331.jpg)
特長
- HVCMOS テクノロジによるハイパフォーマンス
- 出力:0 ~ ±70V
- ±2.0A ソース/シンク パルス電流
- 動作周波数:最大 20MHz
- 遅延時間:±2.5ns
- 2.5 ~ 5.0V CMOS ロジック インターフェース
- 出力ドレイン:ダイオードとブリード抵抗を内蔵
- CW (継続波)/RTZ (0復帰)の急速切替え
アプリケーション例
- ポータブル超音波イメージング機器
- NDT (非破壊検査) 機器
- 超音波流量計
- ピエゾトランスデューサ ドライバ
- パルス波形発生器
![HV7331 典型的な事例アプリケーション HV7331 典型的な事例アプリケーション](/files/components/microchip/quad_high_speed_plus-minus-70v_20a_ultrasound_rtz_pulser/microchip_hv7331-typical-application.jpg)

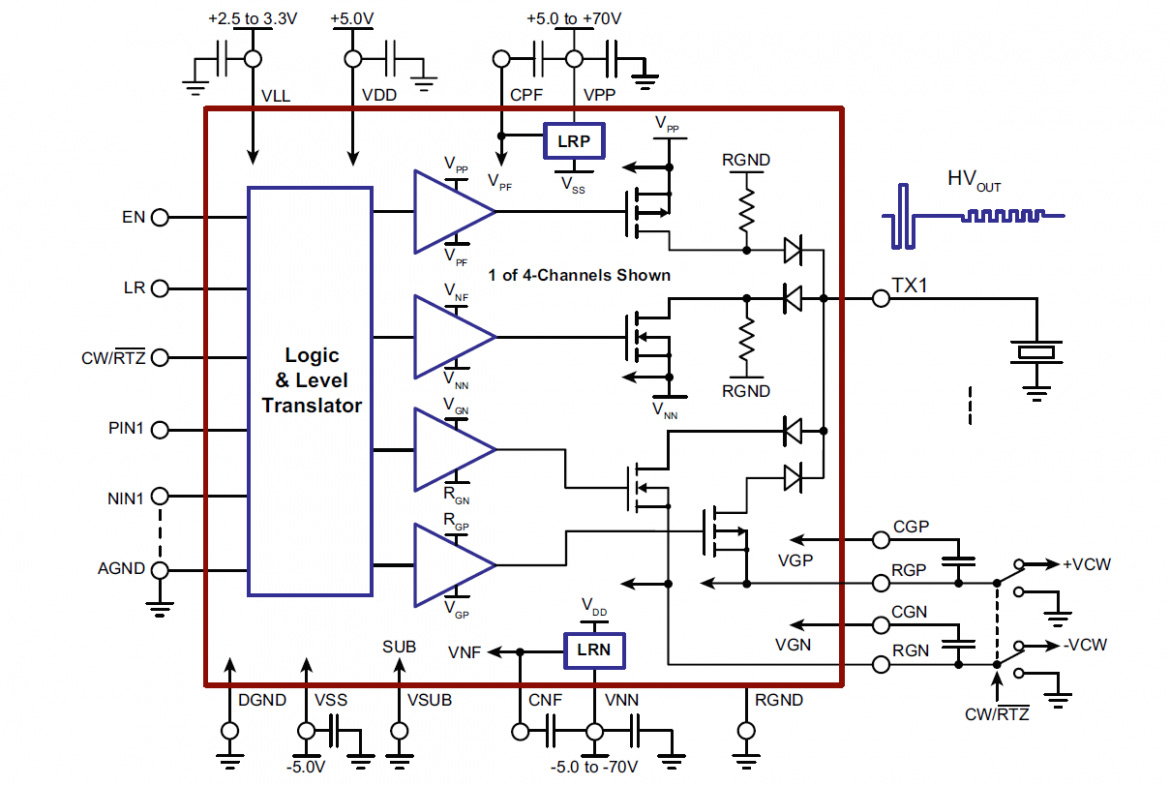

HV7331 典型的な事例アプリケーション
資料ダウンロード
HV7331 データシート(英文)PDF - 718.83 KB
