Primary-Side Start-up IC for Isolated Converters MCP1012

絶縁型コンバータ向け一次側起動 IC MCP1012

　
DC/DC コンバータ
高電圧起動
電流レギュレータ
ゲートドライバ

MCP1012 は、二次側コントローラと連携して動作する、オフライン補助スイッチング電源を起動するための一次側起動 IC として使用されます。MCP1012 は二次側からの制御信号がリニア方式ではありません。二次側コントローラ（デジタルおよび/またはアナログ）は、性能と効率を向上させる高度な適応制御スキームを使ってリニアにレギュレートします。

評価ボード

品名 MCP1012 1W Evaluation Board
型番 DT100118
詳細 メーカーサイト

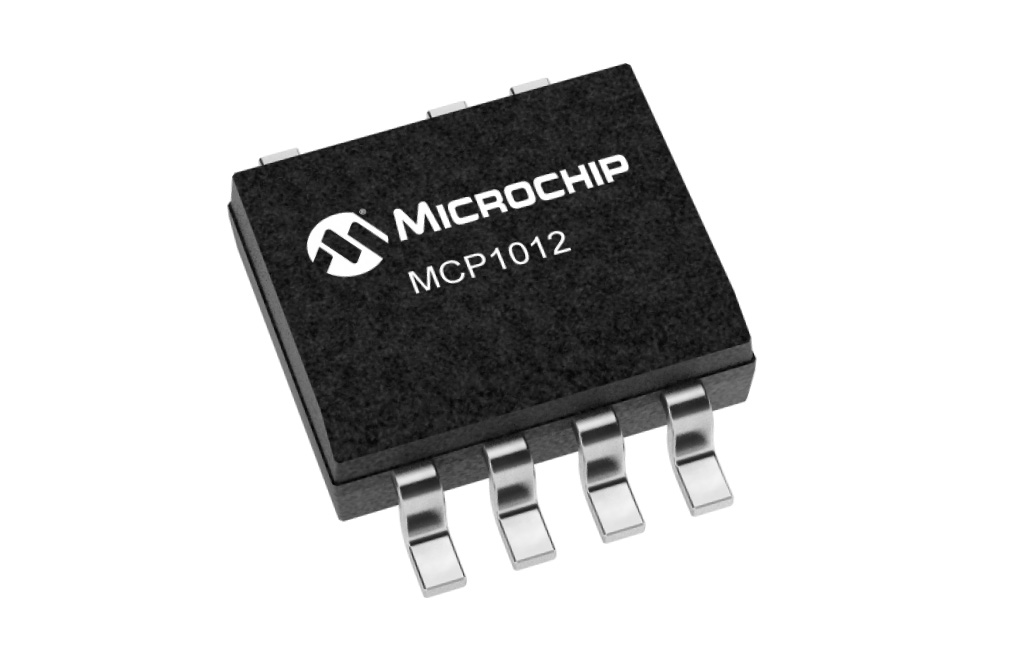

一次側起動 IC MCP1012 製品写真

特長

  • 高電圧起動（定格：500V/700V）
  • 起動用の内部開ループ：ピーク電流モード（PCM）電流レギュレータ
  • アイソレータ（オプトカブラまたはパルストランス）を介して二次側コントローラから外部 PWM コマンドを受信
  • 堅牢なゲートドライバ（65kHz で 2.2nF 負荷を駆動可能）

アプリケーション

  • AC120 ～ 240Vの AC/DC アプリケーション
  • 最大 DC500V の高入力電圧アプリケーション

資料ダウンロード

MCP1012 データシート（日本語）PDF － 855.99 KB

　
