30V/1A PFM/PWM Synchronous Buck Regulator MCP16311

30V 入力、1A 高効率同期スイッチ内蔵降圧型レギュレータ ー MCP16312

　
レギュレータ
高効率
同期
DC/DC コンバータ

MCP16312 は、ハイサイドおよびロ―サイドスイッチ、固定周波数のピーク電流モード制御、内部補償、ピーク電流制限、過熱保護等の回路を内蔵しており、高速の過渡応答と正確なレギュレーションでローカル DC/DC 変換のためのあらゆるアクティブ機能を提供します。

評価ボード

品名 MCP16311/2 Synchronous Buck Converter Evaluation Board
型番 ADM00467
詳細 メーカーサイト
Microchip MCP16312 の写真

特長

  • 入力電圧レンジ：4.4 ～ 30V
  • 出力電圧レンジ：2.0 ～ 24V
  • 出力電流：1A
  • 固定周波数：500kHz
  • 最大 95% の効率
  • 内部補償、ピーク電流制限、過熱保護回路内蔵

アプリケーション

  • 産業機器用 24V 入力 DC/DC 変換
  • ネットワークシステム
  • PIC®/dsPIC® マイコン用バイアス電源
  • 汎用 DC/DC 変換
  • 車載バッテリ制御

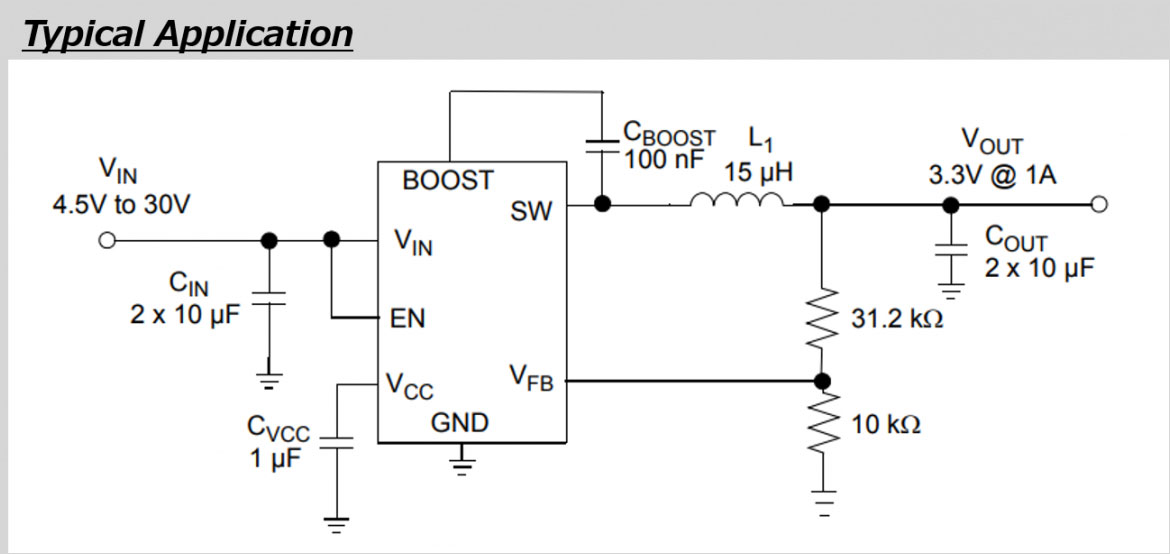

事例アプリケーション回路図

PDF 資料請求

MCP16311/MCP16312 データシート（日本語）

無料資料請求
　
