Low Power, Low Cost, Small Package PIC32MM Family

小型・低消費 12-bit ADC 搭載 32-bit MCU PIC32MM ファミリー

　
マイクロコントローラ
32-bit
ADC搭載
低消費電力
PWM

PIC32MM ファミリは、これまでより消費電力とコストを抑えた小パッケージの 32-bit マイクロコントローラ IC です。PIC32MM の位置づけは、Microchip 社の 16 ビット MCU である PIC24F XLP と 32-bit の PIC32MX ファミリの中間です。低消費電力とより長いバッテリー寿命が求められる用途に最適で、ARM Cortex-M0 と同じマーケットセグメントに対応する製品です。

32-bit MCU PIC32MM ファミリー

特長

  • スリープ電流を 500nA まで低減
  • 4×4mm の小型パッケージからご用意
  • ロジックセル（CLC）機能搭載
  • 多出力キャプチャコンペア PWM（MCCP）機能搭載
  • シングル出力モジュール（SCCP）機能搭載
  • 10/12bit ADC 搭載
  • 動作電源電圧：2.0V ～ 3.6V

アプリケーション

  • Internet of Things（IoT）
  • 携帯型医療機器
  • コンシューマ機器
  • ビルディングオートメーション
  • 空調/照明の制御
  • 白物家電、卓上家電

PIC32MM ファミリー ラインナップ

型番 ピン数 FLASH
メモリ		 RAM
メモリ		 パッケージ PWM UART SPI/IIC ADC コンパレータ
PIC32MM0016GPL020 20 16KB 4KB SSOP/QFN 8 2 2 11 2
PIC32MM0032GPL020 20 32KB 8KB SSOP/QFN 8 2 2 11 2
PIC32MM0064GPL020 20 64KB 8KB SSOP/QFN 8 2 2 11 2
PIC32MM0016GPL028 28 16KB 4KB SSOP/SOIC
QFN/UQFN		 8 2 2 12 2
PIC32MM0032GPL028 28 32KB 8KB SSOP/SOIC
QFN/UQFN		 8 2 2 12 2
PIC32MM0064GPL028 28 64KB 8KB SSOP/SOIC
QFN/UQFN
UQFN		 8 2 2 12 2
PIC32MM0016GPL036 36/40 16KB 4KB VQFN/UQFN 8 2 2 14 2
PIC32MM0032GPL036 36/40 32KB 8KB VQFN/UQFN 8 2 2 14 2
PIC32MM0064GPL036 36/40 64KB 8KB VQFN/UQFN 8 2 2 14 2

開発ツール

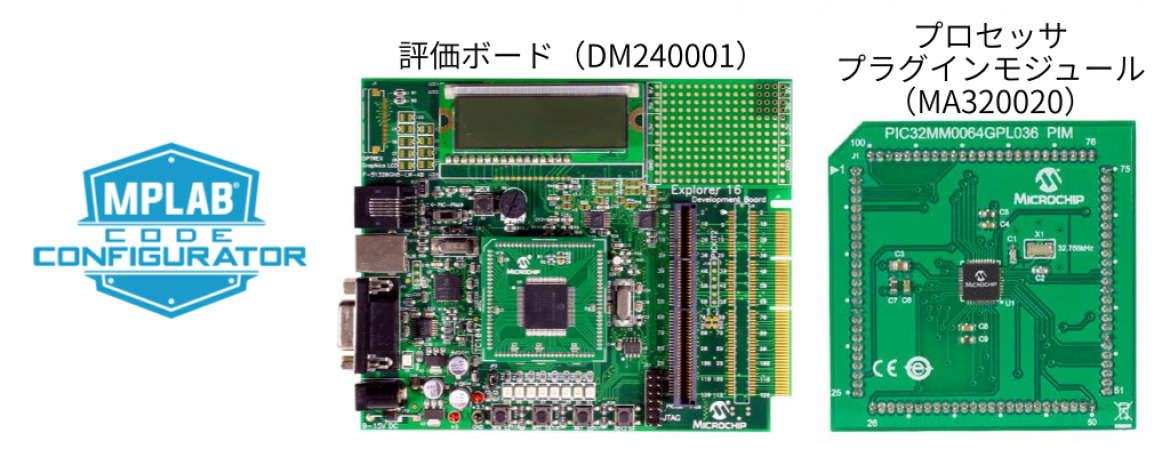

迅速に評価と開発ができるように Explorer16 開発ボード (DM240001) 向けの PIC32MM プロセッサプラグインモジュール (MA320020) を提供可能です。

PIC32MMファミリの全デバイスは、MPLAB XIDE と XC32 コンパイラを含む MPLAB エコシステムでサポートされます。MPLAB Code Configurator を使うと、周辺モジュールの設定、デバイスの設定、ピンの割り当てを簡単に行えます。

開発ボード（DM240001）＆ PIC32MM プロセッサプラグインモジュール（MA320020）
　
