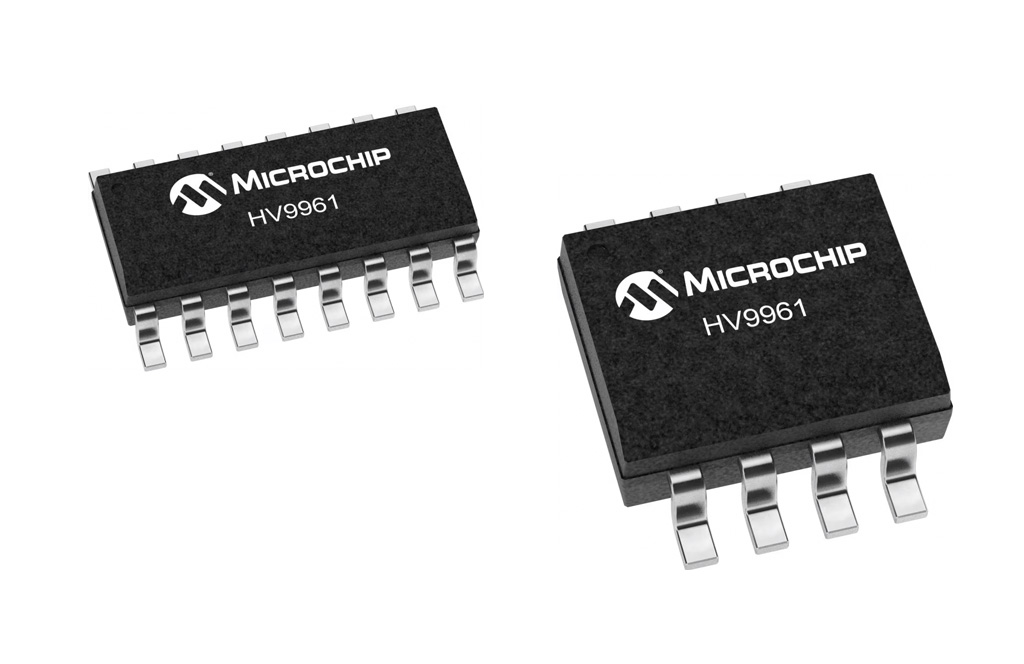

HV9961 はアベレージ電流モード制御の LED ドライバです。コンスタント オフタイム モードで動作します。ピーク～アベレージ間誤差を生じないためループ補償やハイサイド電流検出が不要で、出力電流値は ±3% の正確さをもっています。
PWM 調光は外部から TTL 互換の信号で制御できます。出力電流は内部の 272mA リファレンスによりプログラム可能で、外部からの 0 ～ 1.5V のリニア調光入力によって制御できます。HV9961 は HV9910B とピン互換です。
特長
- 高速アベレージ電流制御
- 高い電流精度
- Hiccup mode 対応
- Off time mode 動作
- 広い入力電圧範囲：8V～450V
- 出力短絡保護機能
- アナログ入力/PWM 入力による調光
- 動作温度範囲：–40℃ ～ +125℃
用途
- 産業/設備用 LED ランプ
- LCD TV 用 LED バックライト
- ストリートランプ
- 一般用途における定電流回路
- 看板/装飾用LEDランプ
- 非常表示用 LED ランプ
資料ダウンロード
HV9961 データシート（英文）PDF － 1.05 MB

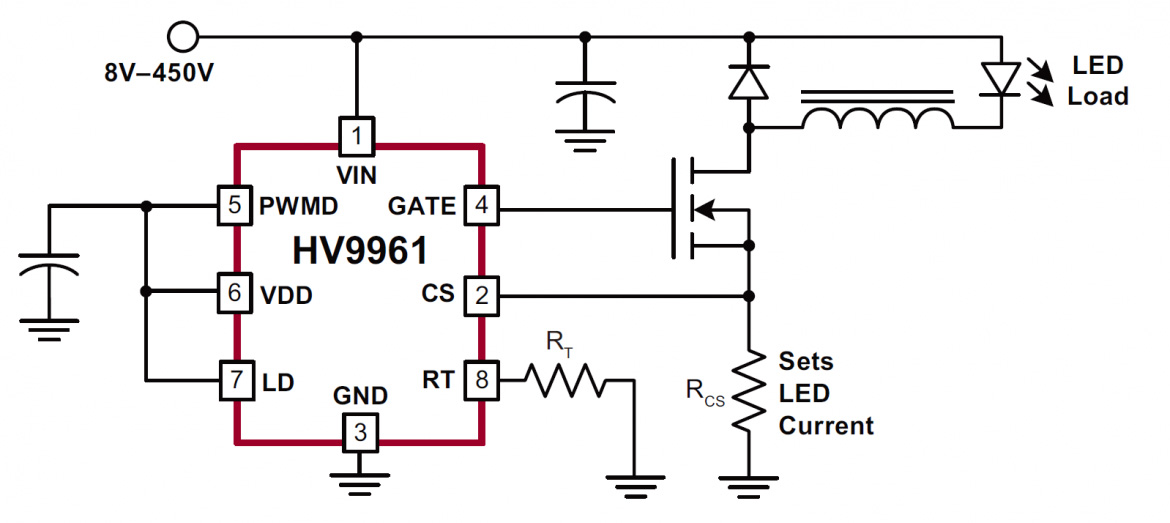

HV9961 典型的な事例アプリケーション
