生産中止のため、この製品に関する新規お問い合わせは受け付けておりません。代替品について、弊社までお問い合わせください。

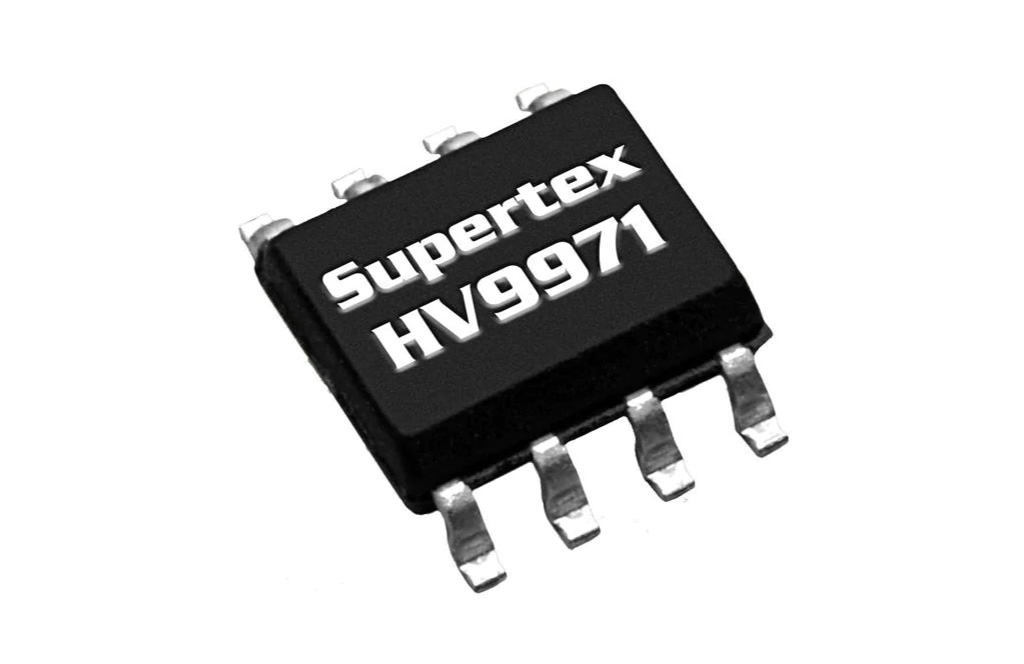

Isolated, Constant Current LED Driver HV9971

PWM 調光対応絶縁型 LED ドライバ HV9971

　
LED ドライバ
PWM 調光
絶縁

HV9971 は、電流不連続モード（DCM）フライバック LED ドライバのための一次側コントロール IC です。100kHz の一定スイッチング周波数で動作し、入力電圧範囲 80 ～ 264VAC の全レンジにおける動作に適します。LED 電流設定値の変動は 3% です。開放、短絡、および入力電圧低下に対する保護機能を備えています。PWM 信号による LED 調光のための入力端子を持っており、LED 電球などの低パワー照明器具で高輝度 LED をドライブするのに最適な LED ドライバです。

PWM 調光対応絶縁型 LED ドライバ HV9971

特長

  • プログラム可能な定電流動作
  • ±3% の LED電流精度
  • 外部コンポーネントへの幅広い適応性
  • 精度の高いハイサイド電流検出方式
  • 出力開放回路保護
  • 出力短絡保護
  • 入力電圧低下時のロックアウト
  • PWM 調光対応
  • 入力電圧：AC80 ～ 264V に対応
  • 固定スイッチング周波数
  • 絶縁ソリューション：
    シンプルな設計で UL 規格に準拠することが可能
  • 次側の電流センス：
    フォトカプラ不要で、基板のコストとサイズの低減が可能

アプリケーション

  • 低パワー LED 照明器具
  • LED 電球
　
