HV9919 は、バック トポロジーで設計された高輝度 LED 用ドライバです。DC4.5V ～ 40V 入力にて高輝度 LED を定電流でドライブすることができます。アナログおよび PWM 調光に対応します。
特長
- ハイサイド電流検知によるヒステリティックコントロール
- 広い入力電圧範囲：4.5V ～ 40V
- 効率：90% 以上
- LED 電流精度：±5% (Typical 値)
- スイッチング周波数：最大 2.0MHz
- LED 電流を定電流にて調節可能
- アナログまたは PWM 入力による調光
- 過剰温度保護
- 動作温度範囲：–40℃ ～ +125℃

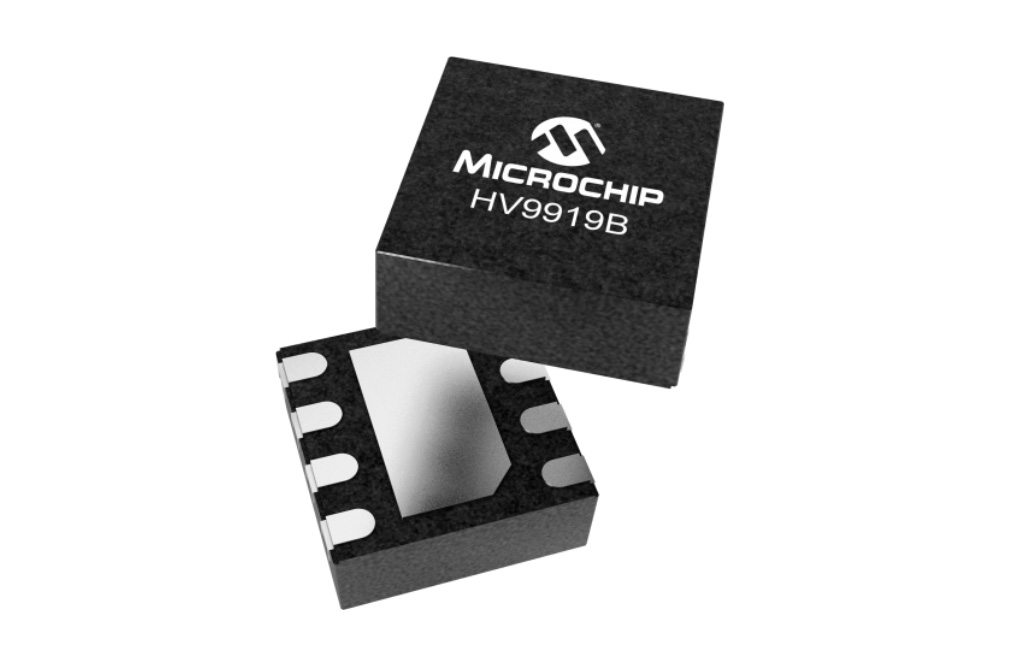

- 小型 8-Lead DFN パッケージ
ボディ 3.00 × 3.00mm, 高さ 0.80mm (max)、ピッチ 0.65mm
アプリケーション
- 低電圧産業/設備用 LED ランプ
- 一般用途における定電流回路
- 看板/装飾用 LED ランプ
- 非常表示用ランプ
資料ダウンロード
HV9919B データシート（英文）PDF － 608.67 KB
