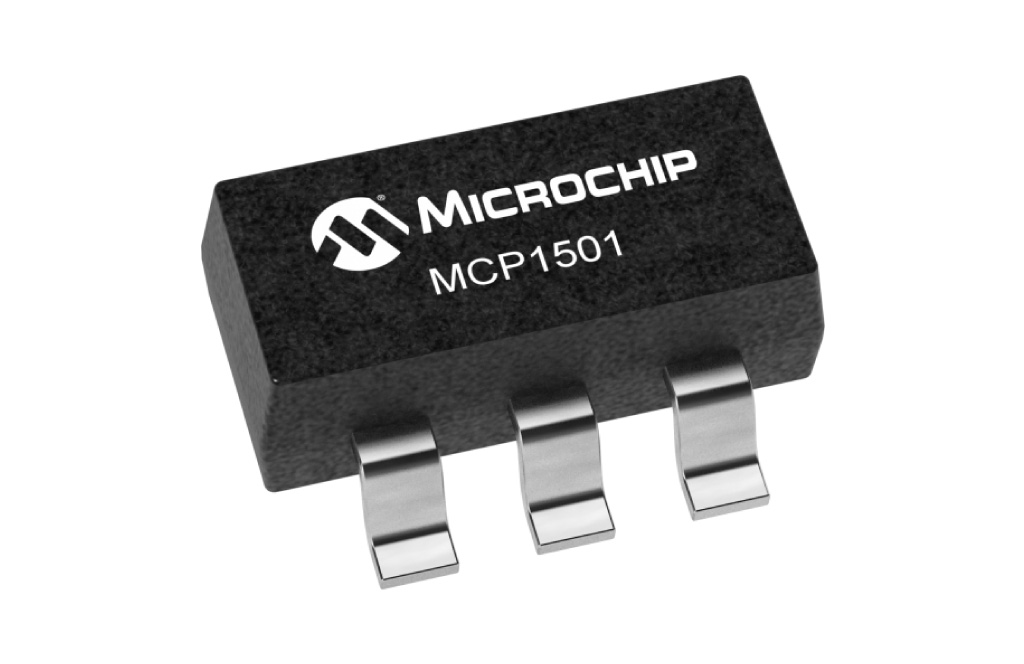

MCP1501 は、20mA の電流をシンク/ソースできるバッファ付き参照電圧生成器です。参照電圧は、低ドリフトのバンドギャップ回路により生成され、チョッパー型増幅器はドリフトを低減し、性能を低下させずに大電流を出力します。パッケージは、６ピン SOT-23、８ピン SOIC、８ピン 2×2mm WDFN パッケージで提供しています。
特長
- 初期精度：＜0.1%
- 温度係数：10ppm/C (typ.)
- 低消費電流：140μA (typ.)
- ラインレギュレーション：50ppm/V 以下
- 負荷レギュレーション：40ppm/mA 以下
- ８種類の電圧に対応する製品を提供
- 1.024V・1.250V・1.800V・2.048V
- 2.500V・3.000V・3.300V・4.096V
- 出力ノイズ（0.1 ～ 10Hz）：0.1μVP-P 未満
- 温度範囲：-40℃ ～ +125℃
アプリケーション
- 自動車：BMS
- 高精度データ収集システム
- 高分解能データコンバータ
- 医療機器
- 産業用制御機器
資料ダウンロード
MCP1501 データシート（和文）PDF － 1.15 MB
