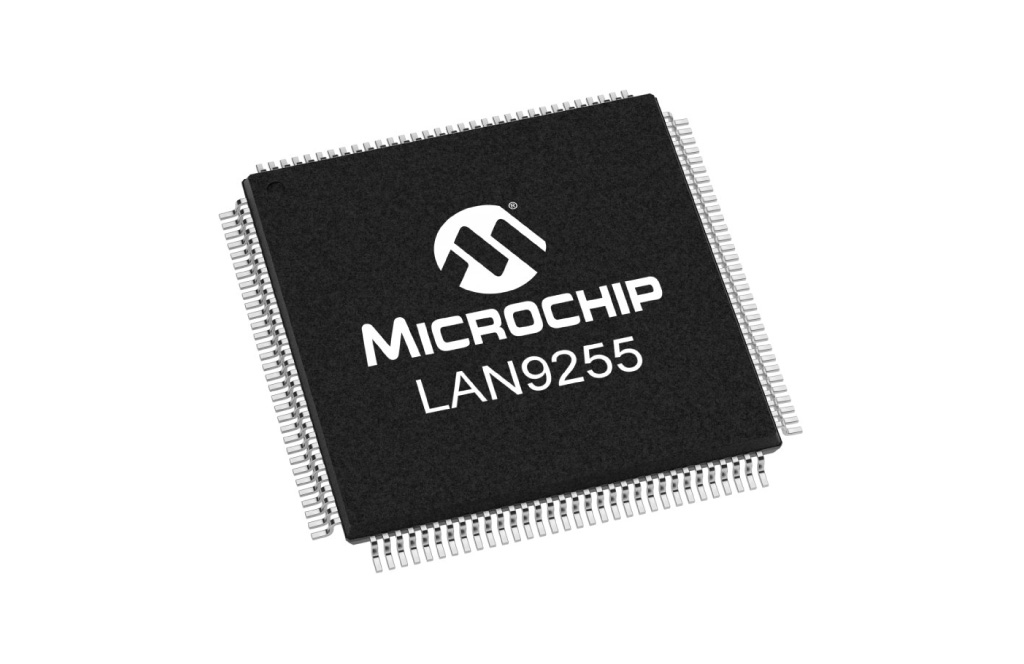

LAN9255 は、SAM E53J ARM Cortex-M4F マイクロコントローラを備えた EtherCAT デバイスコントローラ(ESC)です。EtherCAT 機能は、それぞれが全二重 100BASE-TX トランシーバーを提供し、100Mbps(100BASE-TX)動作をサポートするデュアル PHY とともに提供されます。3ポート EtherCAT デバイスコントローラは、8Kbyte のデュアルポートメモリ(DPRAM)、8つの SyncManager、8つのフィールドバスメモリ管理ユニット(FMMU)、および 64-bit 分散クロックを提供します。CortexM4F コントローラは、イーサネット MAC を含む一連のペリフェラルが提供されており、お客様は、MPLABX Harmony Framework を使用することで、アプリケーションコード開発を含めたマルチプロトコル設計を実現できます。
特長
- 8つのフィールドバスメモリ管理ユニット (FMMU) および 8つの SyncManager を備えた 2/3 ポート EtherCAT® デバイスコントローラ
- 1Msps 12ビットADC、SQSPI、USB LS/FS ホストおよびデバイス、イーサネット MAC、および PTC を備えた統合 ARM Cortex-M4F MCU
- HP Auto-MDIX を備えた統合 EtherCAT PHY
- EtherCAT ケーブル診断サポート
- 3.3V 単一電源(1.2V LDO 内蔵)
- 拡張温度範囲(-40℃ ~ +105℃)
- パッケージ : 128-pin TQFP(14×14mm)
アプリケーション
- モーターモーションコントロール
- プロセス/ファクトリーオートメーション
- 通信モジュール、インターフェースカード
- センサ
- 油圧および空気圧バルブ システム
- オペレーターインターフェース
