12.5 Gbps Asymmetric Equalizer/Driver/Repeater

CoaXPress 2.0 送信機/受信機/リピーター EQCO125X40

　
CoaXPress
マシンビジョン
送信機
受信機
リピーター
FPGA

EQCO125X40 CoaXPress 2.0 送信機/受信機/リピーターチップは、単一のケーブルまたは PCB トレースペアで信号を同時に送信するように設計されています。一方向では、8b/10b でコード化されたダウンリンク信号が 1.25Gbps ～ 12.5Gbps で送信されます。反対方向では、低速の 8b/10b コード化アップリンク信号が 20.833Mbps または 41.666Mbps で送信されます。

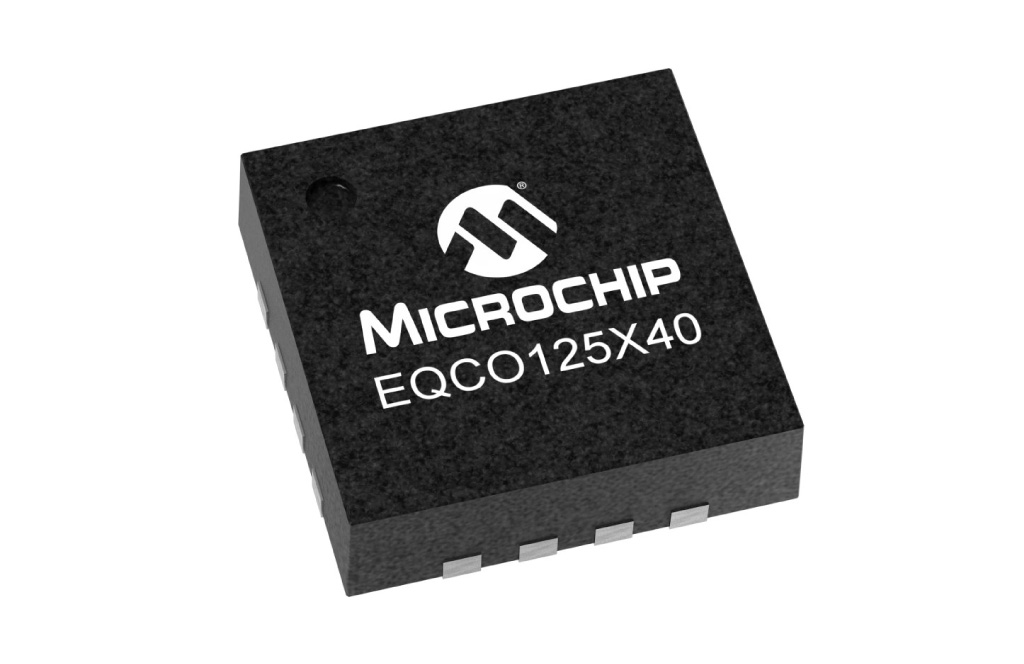

リピーターチップ EQCO125X40 製品イメージ

特長

  • 1.25Gbps 130m ベルデン 1694A 同軸ケーブルまたは 12.5Gbps 40m 同軸ケーブルのイコライザー
  • 非対称全二重通信用にホスト（フレームグラバー）とデバイス（カメラ）で同じデバイスを使用
  • デバイス用の低コストバージョン EQCO125T40（カメラ側）
  • １本のケーブルを介した同時シグナル　
    • 最大 12.5Gbps のダウンリンク
    • 21 または 42Mbps のアップリンク

アプリケーション

  • CoaXpress 準拠システム
    • 全ての CoaXPress 規格とスピードをサポート
  • 高解像度カメラへのリンク
  • FPGA 間のリンク
  • 長いケーブル長にわたる高速キャプチャカード
  • マシンビジョン、軍事、航空宇宙、医療、放送、監視カメラ、インテリジェント交通システム

資料ダウンロード

EQCO125X40 製品ブリーフ（英文）PDF － 397.06 KB

　
