Dimmable LED Driver (PS30) & Demo Board (PS30DB1)

トライアック調光器に対応した定電流 LED ドライバ PS30

　
LED ドライバ
定電流
トライアック調光

PS30 は、位相制御による調光が可能な定電流制御の LED ドライバです。トレーリング・エッジ (トランジスタ) や、リーディング・エッジ (トライアック) 調光器に対応しています。標準的なフェーズカット調光器（CFL, MLV, ELV 調光器）、およびデジタル2線式調光器にて調光操作が可能となります。67KHz の固定周波数で動作し、インラッシュ電流のリミッタを内蔵しています。出力値は抵抗で設定でき、電流制度は ±4% (AC115V 時)。AC100V から 240V までの範囲での固定の入力電圧値での使用に適します。

※ 当製品は、買収によって旧 Supertex 社から引き継いだ製品です。

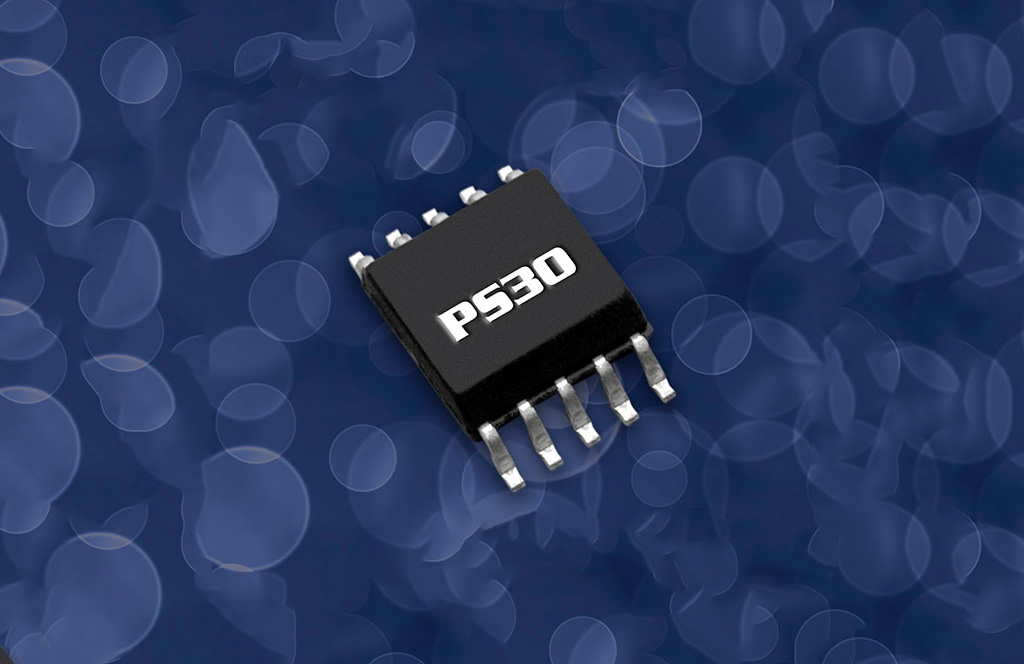

定電流 LED ドライバ PS30

特長

  • フリッカー無しで調光を実現
  • AC ライン入力電流に対する高力率の実現
  • 絶縁トポロジー
  • 少ない部品点数と低コスト
  • 単電圧の動作が可能な設計

アプリケーション

  • 白熱電球の代替 LED 電球
  • トライアック調光器対応型 LED 照明器具　

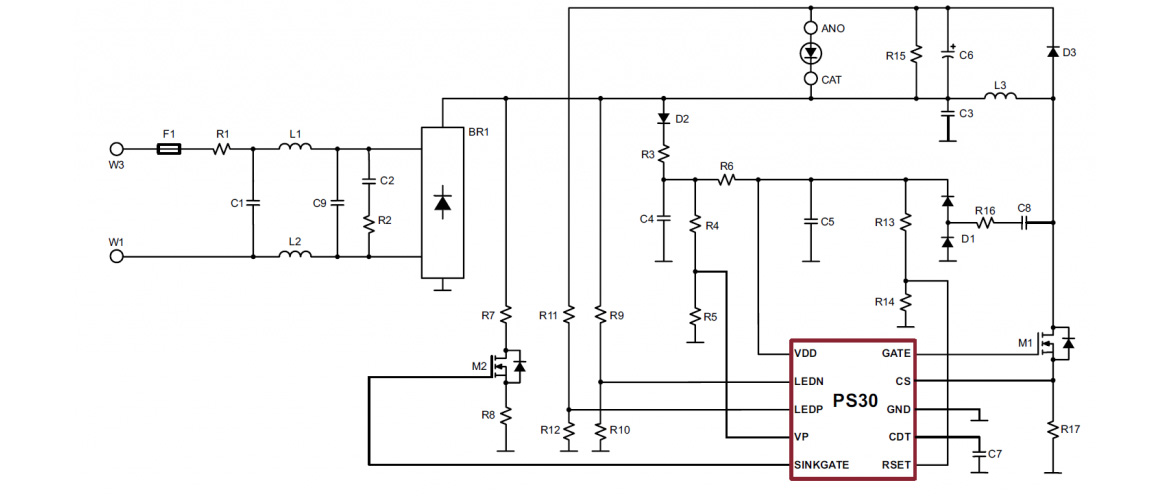

PS30 事例アプリケーション回路図

PS30 事例アプリケーション回路図

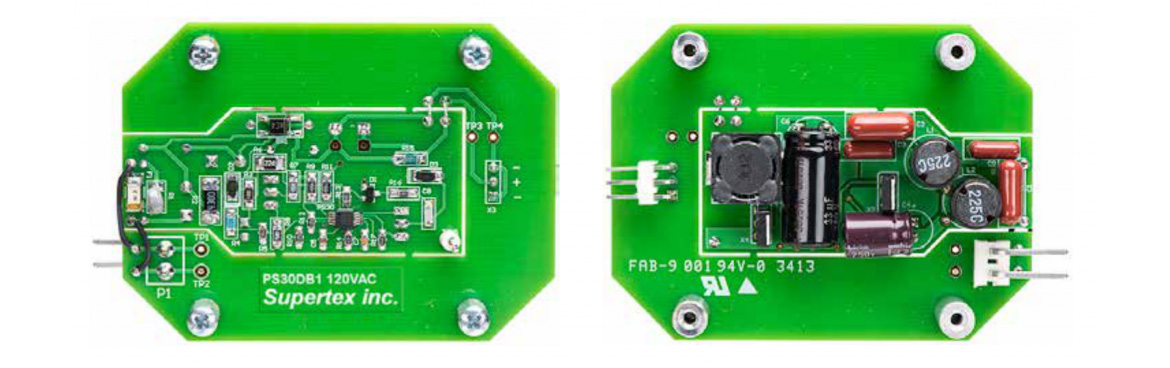

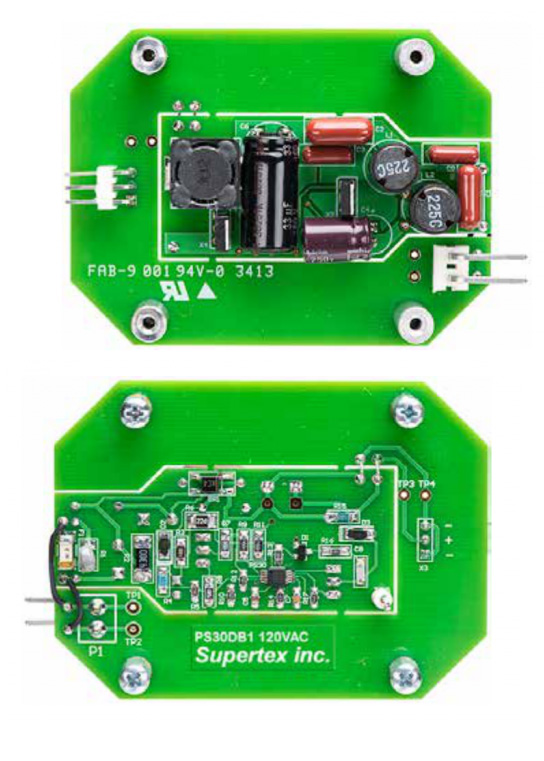

PS30 評価ボード

　
