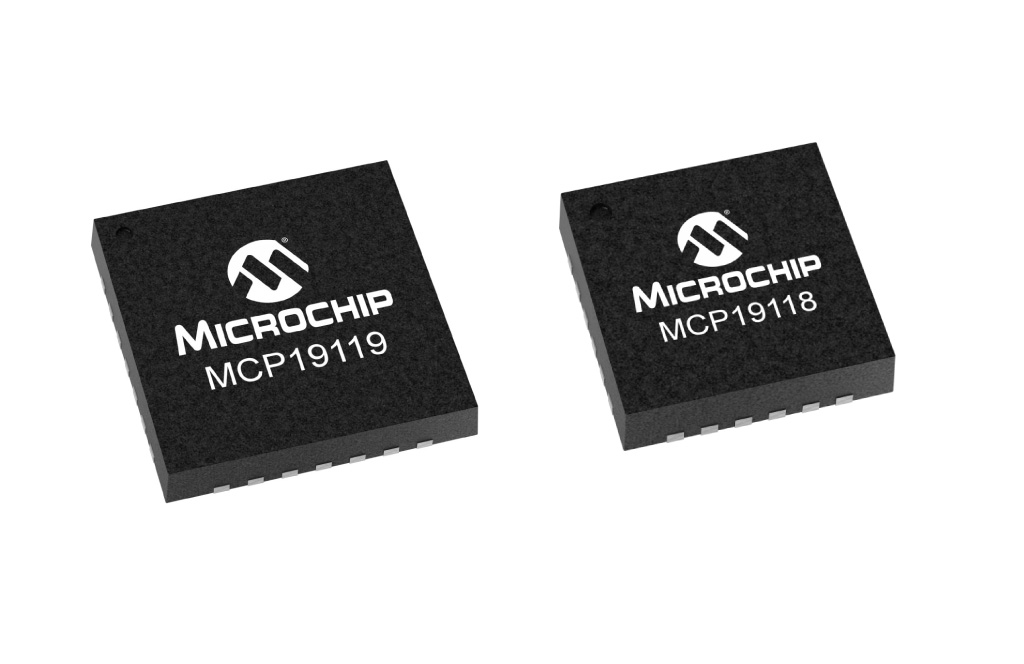

MCP19118/MCP19119 は、8-bit MCU を内蔵した同期降圧 DC/DC アナログ電源コントローラです。デジタル MCU による柔軟な設定により、最大 40V までのDC/DC、POL 電源、バッテリー充電等に、高効率な電力変換ソリューションを実現できます。アナログならではの速度と効率に、デジタルの柔軟性を併せ持ち、設計自由度を大幅に向上させます。負荷に応じた電力出力の調整が可能なため、バッテリー充電 USB ポートパワーのアプリにも最適です。また、LDO、MOSFET ドライバも内蔵されているため、基板の専有面積、部品点数を大幅に削減可能です。
※ 当製品は、MCP19110/19111 とピンコンパチブルです。
特長
- Vin レンジ：4.5V ～ 40V
- MOSFETドライバ：内蔵（2A ソース/4A シンク電流）
- 動作温度範囲：-40℃ ～ +125℃
- パッケージ
- MCP19119：28 pin-QFN 5 × 5cm
- MCP19118：24 pin-QFN 4 × 4cm
完全プログラマブル MCU コア
- MPLAB X の GUI 環境で構成可能
- FLASH：4KWords
- RAM：256 bytes
- 内部でのアナログ補正
- 保護機能（デットタイム/電流制限/ULVO/OVLO 等調整可）
- スイッチング周波数：100K ～ 1.6MHz
- 汎用 I/O ポート
- MCP19118：11ピン
- MCP19119：14ピン
- 10-bit ADC 内蔵
- ハードウエアデッバクサポート（MCP19119 のみ）
- PMbus/I2C 通信インターフェース
開発ツール
- 評価ボード（ADM00397）
- MPLABXICE プラグイン GUI（容易に電源ファームウエアを開発）
- デザインアナライザ（Excel を使った電源設計ツール）
