CW01 Four-Channel, Low Phase Noise, Low Power, Continuous Wave Transmitter

低ノイズ・低消費 4ch ウエーブ トランスミッタ CW01

　
ウエーブ トランスミッタ
低ノイズ
低消費電力
4 チャンネル

CW01 は、超音波アプリケーションにおける低位相ノイズ連続波発生器で、ターゲットの場所に連続的に安定した増幅波形を送ります。高速のデータクロックと低位相ノイズの波形により、超音4チャネルの回路を持ち、低位相ノイズかつ、低消費です。

内蔵の高速Dフリップフロップにより、高い周波数のクロックにも対応します。論理データ High がクロックによってDフリップフロップに取り込まれたとき、出力Nチャンネルはオンに切替わります。論理データはクロックの立ち上がりで取り込まれます。VD1～VD4 は、Nチャネル出力 MOSFET ゲート・ドライブのための、4つの個々の入力供給電圧です。電圧リプルによって引き起こされたジッタを最小化するために、これらのピンがあります。VDD および VLL は、擬似立ち上がりによる誤動作を防ぐために、一定の電圧以下になると動作を停止する機能（定電圧ロックアウト）を備えています。

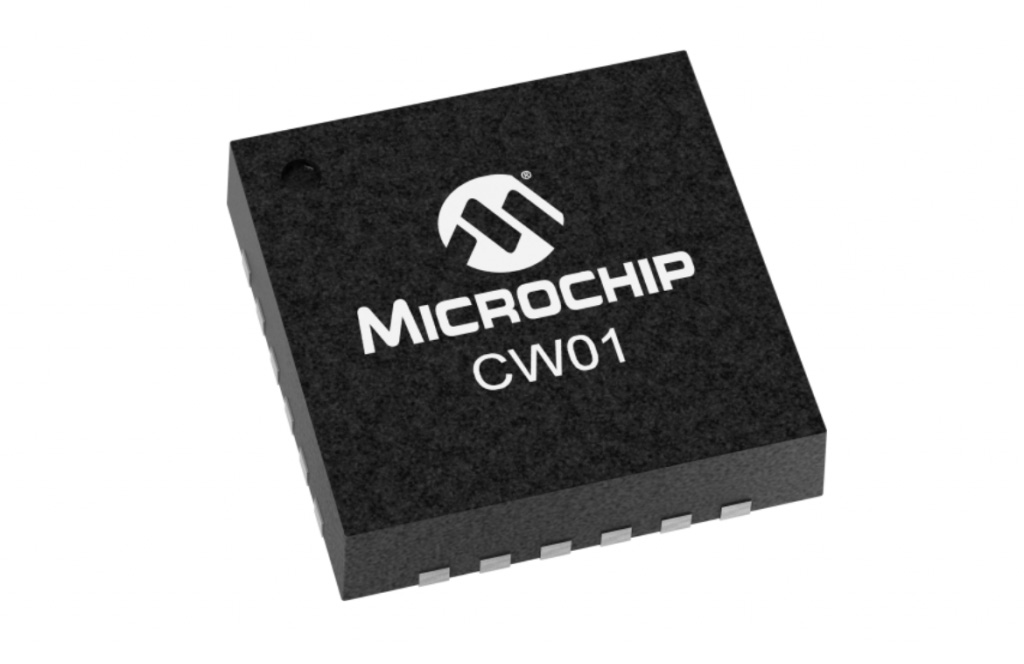

4ch ウエーブ トランスミッタ CW01

特長

  • 低フェーズノイズ
  • 100V オープンドレイン N-チャネル
  • 高速Dフリップフロップ
  • 高速 MOSFET ゲートドライバ
  • 最高 200MHz クロック入力
  • VDD および VLL の定電圧ロックアウト

アプリケーション例

  • 超音波診断装置
  • 超音波計測機器
  • 超音波流量計

資料ダウンロード

CW01 データシート（英文）PDF － 898.05 KB

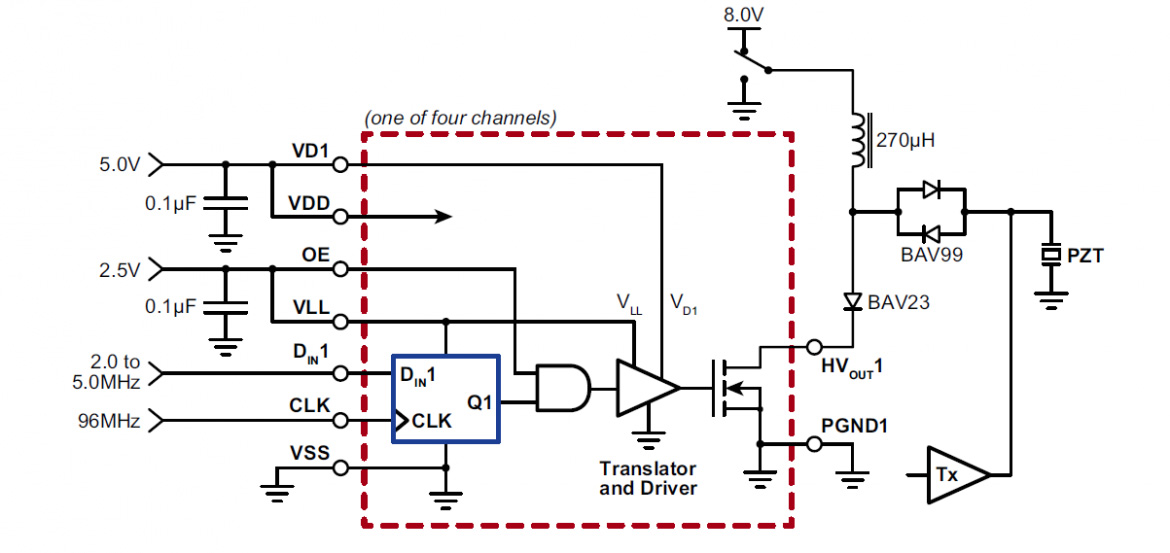

CW01 典型的なアプリケーション

CW01 典型的なアプリケーション

　
