小型・多機能 Atmel TinyAVR RISC ベース 8-bit マイクロコントローラ（MCU）

Microchip 社より CIP（コアから独立した周辺モジュール）を内蔵した Atmel tinyAVR の新世代シリーズがリリースされました。ATtiny817/816/814/417は、Atmel picoPower^® 低電力技術による 8-bit RISC ベースのマイクロコントローラ（MCU）です。QTouch^® Peripheral Touch Controller（PTC）をハードウェアとして持っているため、静電タッチ実装を容易に実現可能です。また、ATtiny817 QTouch Moisture Demo を使用することで、簡単に静電タッチを評価することができます。

Microchip Technology は、2016 年に Atmel Corporation を買収し、8-bit AVR MCU ファミリーのサポートを継続していきます。

特長

Atmel picoPower^® テクノロジーによる低消費電力
スリープモード時：0.10µA（1.8V）
動作時：0.3mA（1.8V 1MHz）
HW の静電タッチペリフェラル（PTC）を完備
±1.5% 精度の最大 20MHz の RC オシレータを内蔵（0℃ ～ 70℃）
フルレンジでの精度は ±3.0%
最大 12ch の ADC と CRC scan を搭載
-40℃ ～ 125℃ の温度レンジをカバー
20/24 pin QFN と 14/20 pin SOIC のパッケージ

アプリケーション

電圧、電流監視
小型モーター駆動
システム監視
光源制御
静電容量式タッチスイッチ

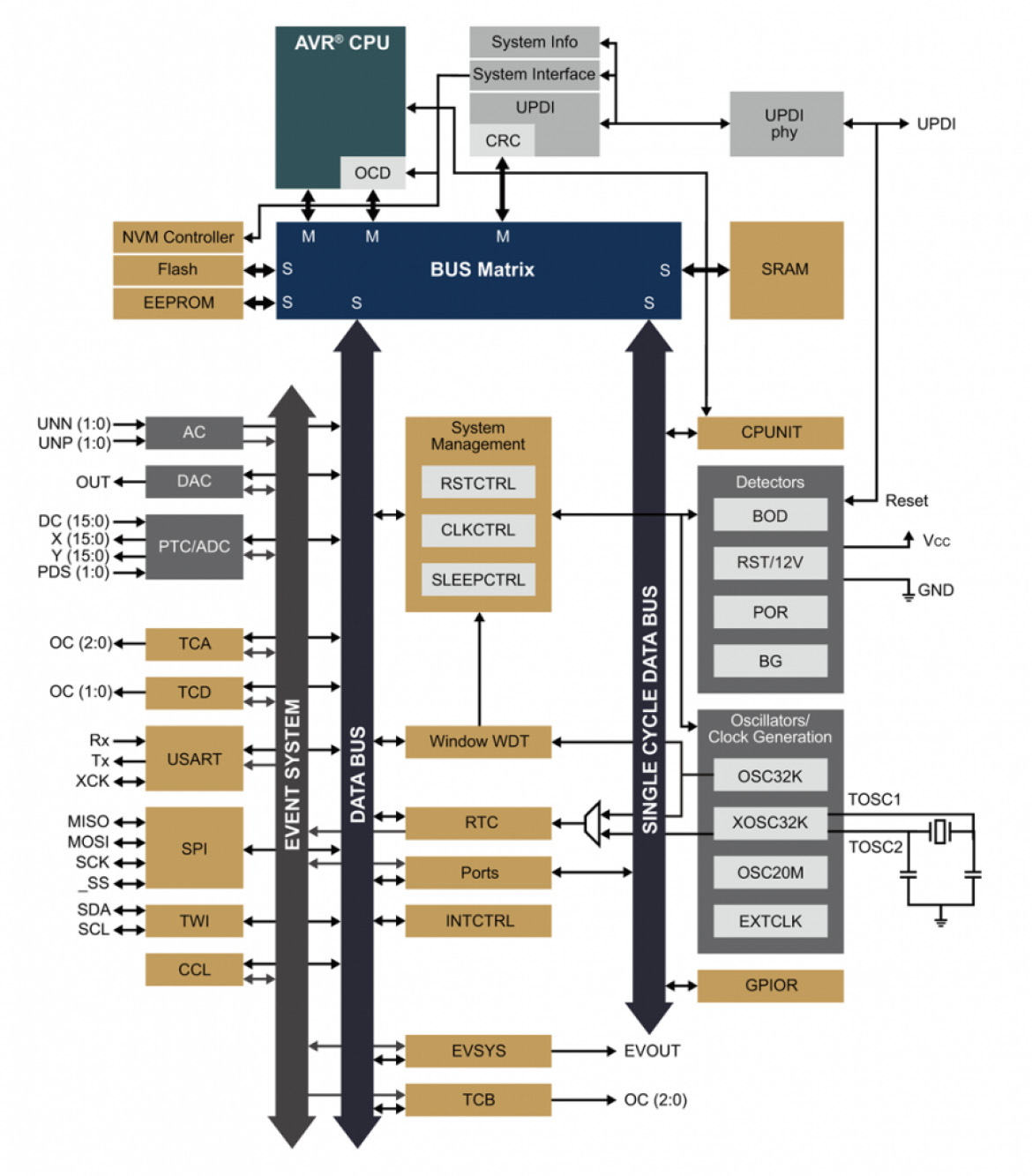

ブロック図

ラインアップ仕様

	ATtiny817	ATtiny816	ATtiny814	ATtiny417
フラッシュプログラムメモリ（K ワード）	4	4	4	2
フラッシュプログラムメモリ（KB）	8	8	8	4
EEPROM（バイト）	128	128	128	128
データ SRAM（バイト）	512	512	512	256
I/O ピン数	22	18	12	22
10 ビット ADC	12	12	10	12
10 ビット DAC	1	1	1	1
コンパレータ	1	1	1	1
8/12/16 ビットタイマ	1/1/2	1/1/2	1/1/2	1/1/2
ウィンドウ式 WDT	1	1	1	1
CRC + メモリスキャン	1	1	1	1
CCP/10 ビット PWM	2/2	2/2	4/2	4/2
イベントシステムチャンネル	6	6	6	6
静電容量式タッチチャンネル - PTC	9	9	9	9
制御タイマ/カウンタ	1	1	1	1
構成可能なカスタムロジック	1	1	1	1
選択可能な参照電圧	✔	✔	✔	✔
−40℃ ～ +125℃ 仕様	✔	✔	✔	✔
シングルサイクル I/O アクセス	✔	✔	✔	✔
ペリフェラルピンセレクト	✔	✔	✔	✔
