7/8-Bit Single/Dual SPI Digital POT with Non-Volatile Memory

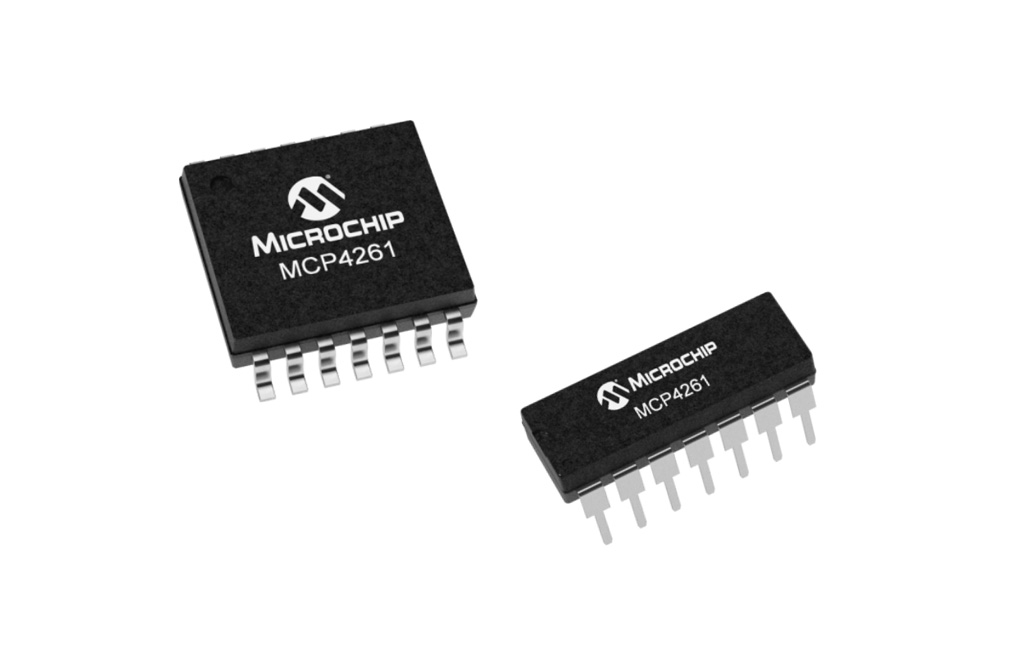

不揮発性メモリ内蔵 2ch デジタルポテンショメータ MCP424x/MCP426x シリーズ

　
デジタルポテンショメータ
2 チャンネル
不揮発性メモリ内蔵
7-bit 分解能
8-bit 分解能
SPI

このシリーズは 7-bit 及び 8-bit 分解能の 2ch 不揮発性デジタルポテンショメータです（レオスタットタイプもあり）。SPI インターフェースを搭載しており、マイコンからの制御が可能です。

2ch デジタルポテンショメータ MCP424x/MCP426x

MCP424x/MCP426x シリーズ概要

型番 MCP4241/MCP4242 MCP4261/MCP4262
分解能 7-bit (129 steps) 8-bit (257 steps)
タイプ ポテンショメータ レオスタット
端子間抵抗オプション 5, 10, 50, 100 (KΩ)
ワイパー抵抗値 75Ω (typ)
不揮発性メモリ (EEPROM) 2×9-bit ワードのワイパー設定レジスタと 10×9-bit ワードのユーザーエリア
シリアル通信 SPI 対応、最大10MHz
電源電圧 2.7V ～ 5.5V
動作温度範囲 -40℃ ～ +125℃
パッケージ 16-QFN (4x4), 14-DIP, SOIC, TSSOP 10-DFN (3x3), 10-MSOP

メモリーマップ

Address Function Memory Type
00h Volatile Wiper 0 RAM
01h Volatile Wiper 1 RAM
02h Non-Volatile Wiper 0 EEPROM
03h Non-Volatile Wiper 1 EEPROM
04h Volatile TCON Register RAM
05h Status Register RAM
06h Data EEPROM EEPROM
07h Data EEPROM EEPROM
08h Data EEPROM EEPROM
09h Data EEPROM EEPROM
0Ah Data EEPROM EEPROM
0Bh Data EEPROM EEPROM
0Ch Data EEPROM EEPROM
0Dh Data EEPROM EEPROM
0Eh Data EEPROM EEPROM
0Fh Data EEPROM EEPROM

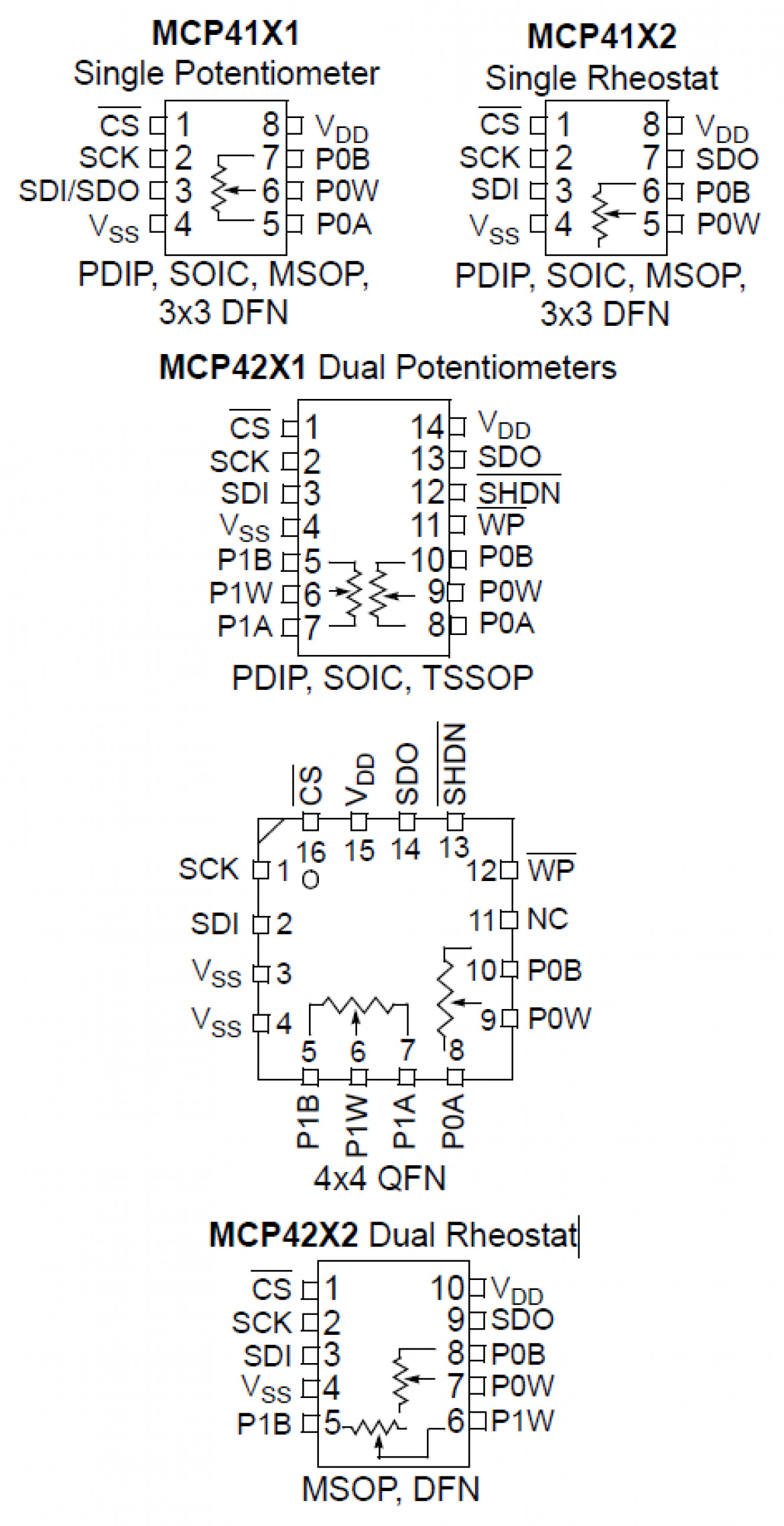

MPC422x/MCP426x パッケージタイプ

MPC422x/MCP426x パッケージタイプ

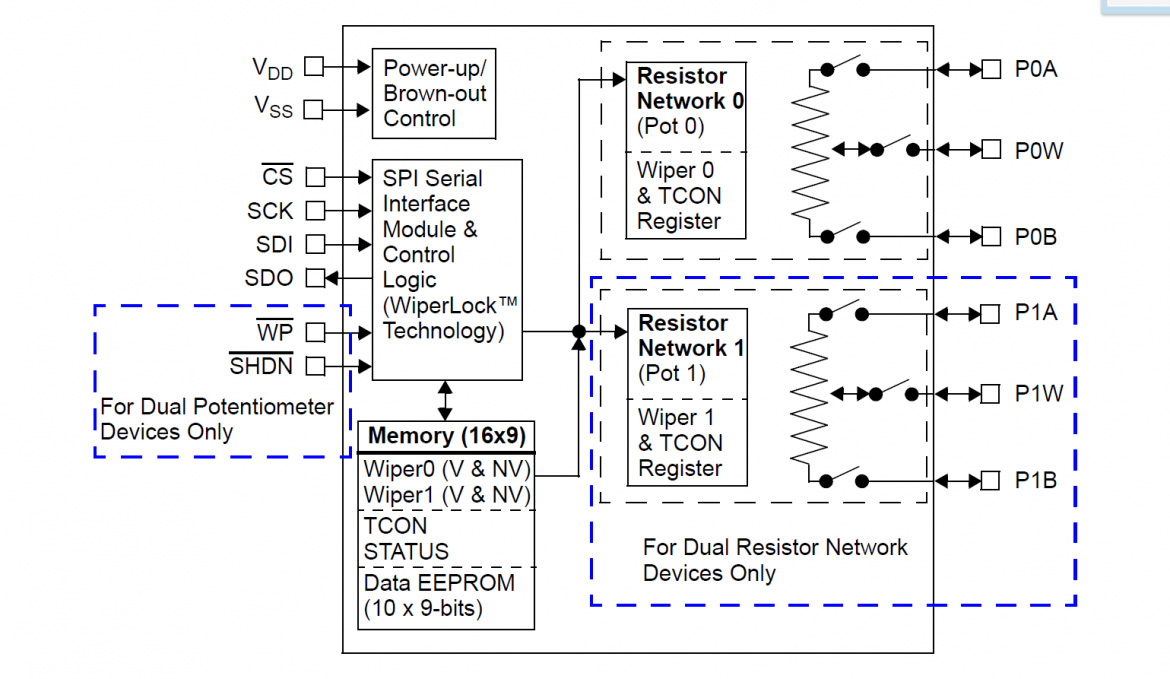

MCP422x ブロック図

MCP422x ブロック図

　
