Multifunction Power Entry Modules

省スペース・製造工数削減に貢献する多機能電源入力モジュール

　
電源入力
PEM
インレット
アウトレット
スイッチ
ブレーカー
CBE
ヒューズ
ラインフィルタ
医療機器

電源入力モジュール（PEM：Power Entry Module）は、インレット/アウトレットにスイッチ、ブレーカー（CBE）、ヒューズ、フィルタ等を組み込み、一つのモジュールにした製品です。製品の小型化、製造工数の削減に大きく貢献します。IEC 60601-1（医療機器）に適合したヒューズドロワー使用可能。IEC 60950、IEC 60601-1 の機器に使用可能。

多機能電源入力モジュール

特長

  • 小型、省スペースの設計に最適
  • 多種類のスイッチ、ヒューズ、フィルタをラインナップ
  • IEC/UL 60950、IEC/UL 60601-1 の機器に使用可能なモデル有

アプリケーション

  • 医療機器
  • 計測機器
  • テレコム/データコム
  • パワーコンディショナー

多彩なモジュール構成が実現可能

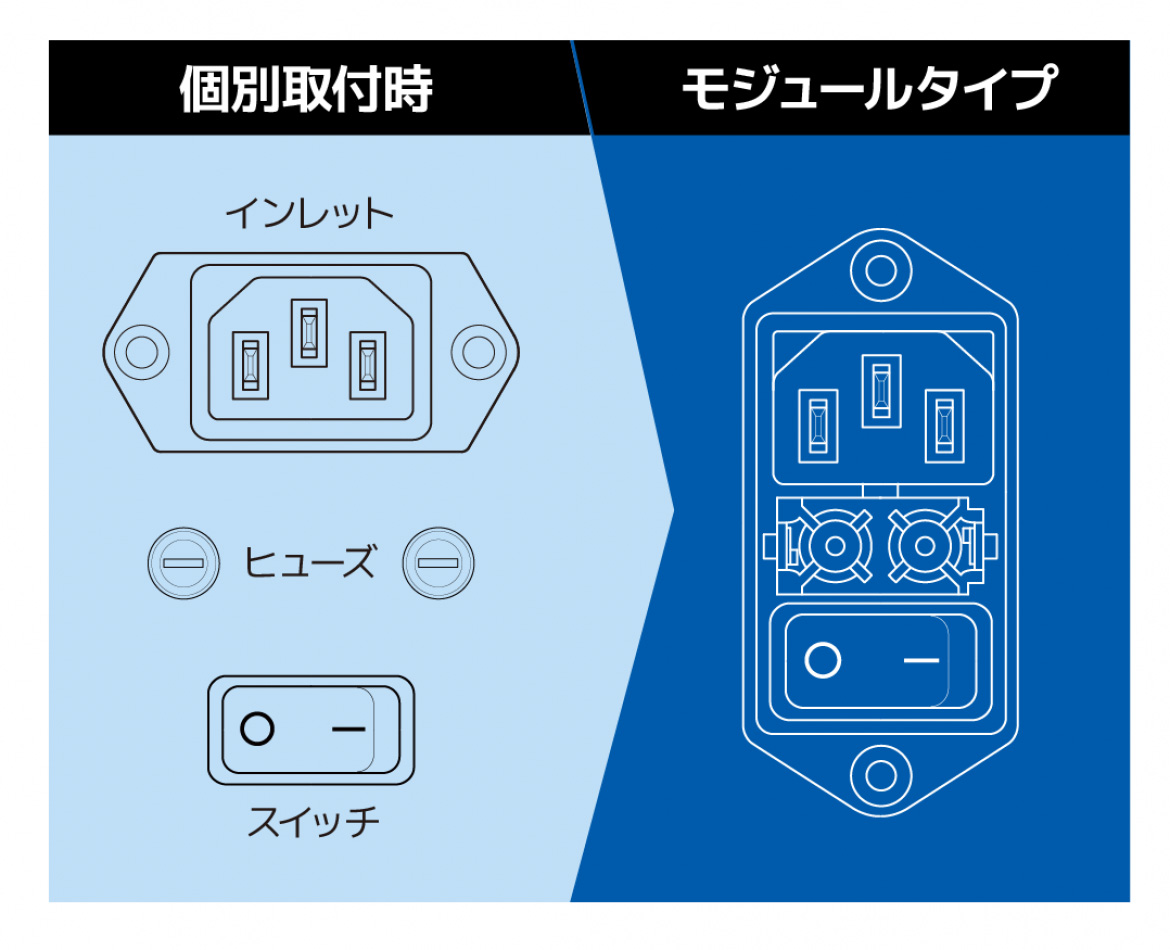

電源入力モジュール は、インレットコネクタにスイッチ、ヒューズ、ノイズフィルタなどを組み込み、一つのモジュールに統合した保護＆ノイズ対策製品です。各部において、多彩な仕様とオプションを提供していますので、最適な製品タイプやオプションを選定することで、アプリケーションの要件に理想的な PEM が選べます。

Schurter 社電源入力モジュール導入例

シリーズ別仕様

シリーズ コネクタ
タイプ		 構成 フィルタ付
ヒューズ スイッチ 照光
スイッチ		 CBE 電圧
セレクタ		 内部
結線		 モデル
DC11 C14、C18   １～２極 ●     ● DC12
KEB1 C14   １極       ● DC12
KEB2 C14   ２極 ●     ● DC12
6145 C14、C18   ２極 ● ●   ● 5145
DF11 C14   ２極 ● ●   ● DF12
KEA C14、C18 １～２極       ● ● KFA
6200 C14 １極         ● 5200
KE C14、C18 １～２極       ● ● CE
KEC C14、C18 １～２極       ● ● KFC
DD11 C14、C18 １～２極 １～２極 ●     ● DD12
DD21 C14、C18 １～２極 １～２極 ●     ● DD22
KM C14、C18 １～２極 １～２極         KMF
6765 C14、C18 1-2極 1-2極 ●       FKH
6762 C14、C18 １極 １～２極 ●       FKI
KD C14 １～２極 ２極     ● ● CD
4719 F（アウトレット） １極           ー
EC11 C20   １～２極 ●     ● EC12
EF11 C20   ２極 ● ●   ● EF12
　
