IEC Appliance Inlet C14 with Filter, compact design, Front- or Rear Side Mounting 5121 Series

コンパクトなフィルタ付 IEC C14 インレット 5121 シリーズ

　
インレット
アウトレット
C13
C14
ラインフィルタ
EMC
V-Lock
誤抜防止

SCHURTER 5121 シリーズは、一辺 2.5 ～ 3.2cm のコンパクトデザインに、高いノイズ減衰能力を持つラインフィルタを内蔵した C14 インレットです。IEC60601-1 準拠の M80 フィルタと、３種類の取付け方法をバリエーションとして有している他、コード保持機構：V-Lock 対応の C13 コネクタと一緒にご使用いただくことで、幅広い分野のアプリケーションでより安全な運用を実現します。

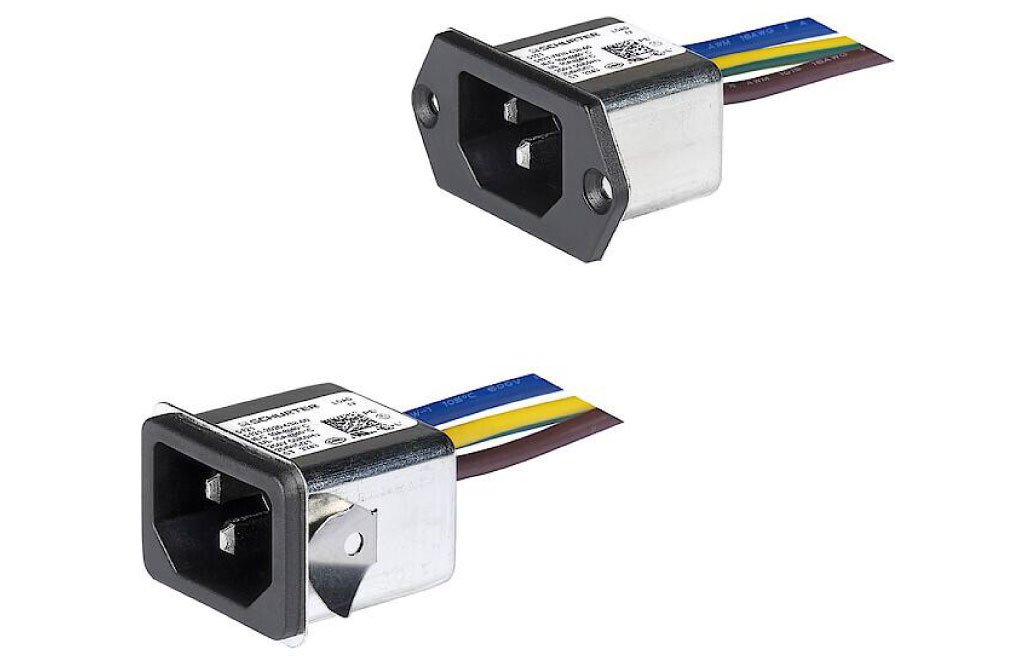

SCHURTER 5121 シリーズ製品写真

特長

  • コネクタ形状：C14（IEC 60320-3）
  • 定格電流
    • IEC ～ 10A @ Ta 40℃/250VAC; 50Hz
    • UL/CSA ～ 15A @ Ta 40℃/250VAC; 60Hz
  • 漏れ電流
    • スタンダード ver.
    • メディカル ver. (M80)
  • 動作温度範囲：-25℃ ～ +70 ℃
  • 端子：ワイヤー（AWG16, 150mm）
  • 取付け方法：ネジ取付け（フロント/リア）、スナップイン
  • コード誤抜防止機構 V-Lock 対応
    ※ V-Lock 対応の IEC C13 コネクタと共にご使用いただくことで機能します
  • 認証規格：UL/CSA, VDE, CQC

アプリケーション

  • 医療機器
  • 計測器
  • 通信機器
  • オーディオ機器

等、ポータブルでのコンパクトデザインと、EMC性能との両立を求められるアプリケーション

資料ダウンロード

5121 シリーズ データシート（英文）PDF － 532.74 KB

　
