IP67 Compliant Fuseholders FUS/FUL Series

保護等級 IP67 の防塵防水ヒューズホルダ FUS/FUL シリーズ

　
ヒューズホルダ
IP67
防塵防水
大電流
高電圧

FUS/FUL シリーズは電流・電圧の定格値が大きく、また、IP67 の防塵・防水性能を備えたヒューズホルダーです。屋外設置、石油・化学産業、海水、鉱山等の過酷な環境で使用される設備や、高い清潔さの求められる医療機器、薬品、食品製造等の設備に特に適しています。

防塵防水ヒューズホルダー FUS/FUL シリーズ

特長

  • 保護等級 IP67 の防塵・防水性能
  • マウント方法の選択が可能
    • スクリュー
    • スナップイン
  • 600VAC の製品に使用可能

アプリケーション

  • 屋外設置設備
  • プラント設備
  • 医療機器
  • 食品製造装置

仕様

シリーズ FUS FUL
取り付け方法 スナップイン スクリュー
取り付けパネル厚 1.0mm ～ 3.0㎜ 最大 10㎜
保護等級 IP67 IP40 / IP67
重量 36.1g（スロットキャップ） 39.4g（フィンガーグリップキャップ）
定格電流 16A（VDE）、32A（UL/CSA） 16A（VDE）、30A（UL/CSA）
定格電圧 500VAC（VDE）、600VAC（UL/CSA）
定格電力 4W / 16A @23℃
使用ヒューズ 5mm × 20㎜、6.3mm × 32㎜
端子 半田端子、クイック端子（6.3mm × 0.8mm）
使用温度範囲 -40℃ ～ 85℃
絶縁耐力 3kV
インパルス耐電圧 4kV
絶縁抵抗 10MΩ
認証規格 UL、VDE

シリーズ毎ラインアップ

シリーズ 型番 ホルダー キャップ Fuse-Link Terminal 保護グレード
FUS 0031.9156 ● スロット 5 × 20mm Quick-Connect 6.3 × 0.8 mm IP67
0031.9157 ● スロット 6.3 × 32mm Quick-Connect 6.3 × 0.8 mm IP67
0031.9158 ● フィンガーグリップ 5 × 20mm Quick-Connect 6.3 × 0.8 mm IP67
0031.9159 ● フィンガーグリップ 6.3 × 32mm Quick-Connect 6.3 × 0.8 mm IP67
0031.9160 ● スロット 5 × 20mm 半田 IP67
0031.9161 ● スロット 6.3 × 32mm 半田 IP67
0031.9162 ● フィンガーグリップ 5 × 20mm 半田 IP67
0031.9163 ● フィンガーグリップ 6.3 × 32mm 半田 IP67
FUL 0031.2307 ● × 5 × 20 or 6.3 × 32mm 半田 IP40
0031.2308 ● × 5 × 20 or 6.3 × 32mm Quick-Connect 6.3 IP40
0031.2303 ● × 5 × 20 or 6.3 × 32mm 半田 IP67
0031.2304 ● × 5 × 20 or 6.3 × 32mm Quick-Connect 6.3 IP67

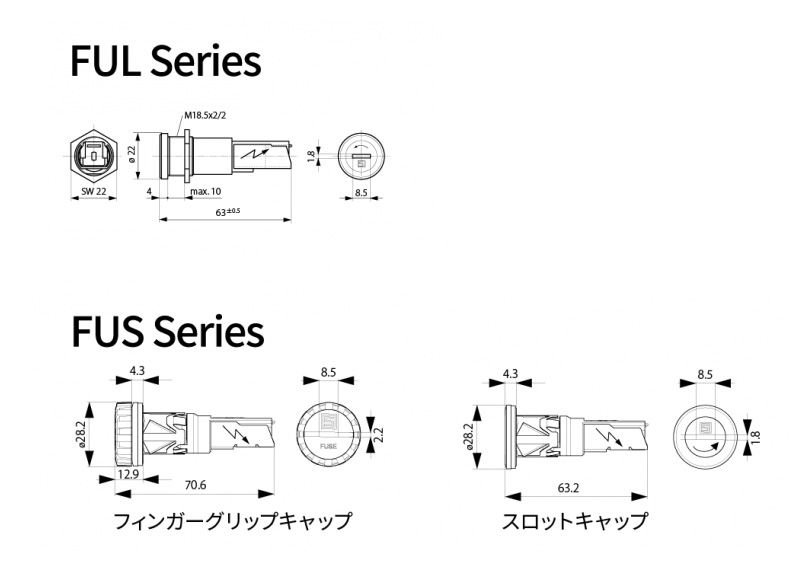

FUL/FUS 各シリーズ寸法図

ディレーティング特性

ディレーティング特性

　
