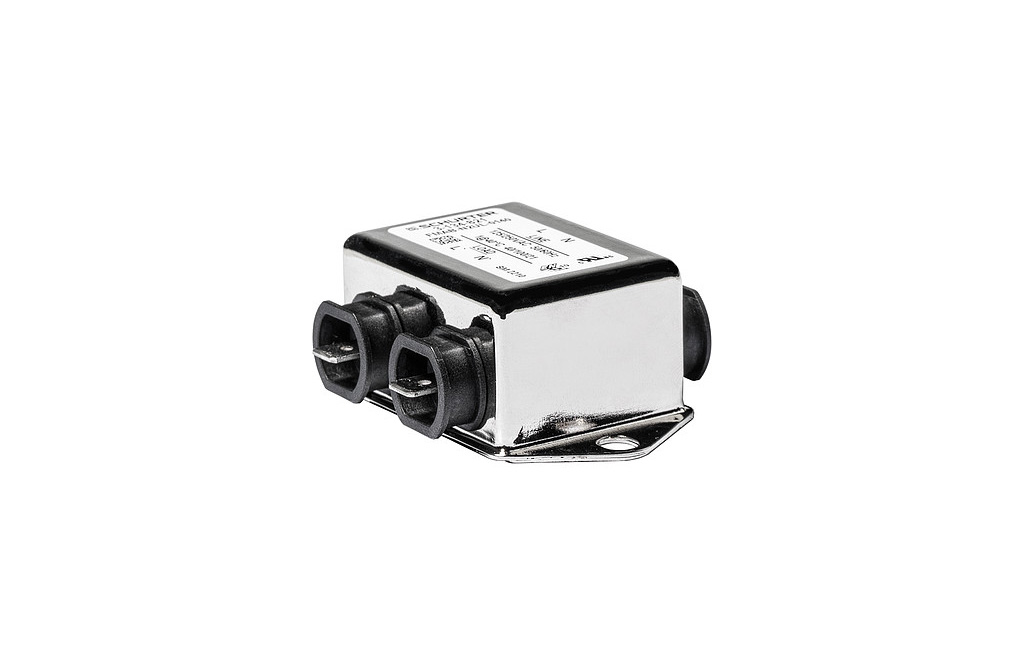

広い電流範囲単相１段フィルター FMAB NEO シリーズ

FMAB NEO シリーズは小型・高減衰、かつ広電流範囲・温度範囲の単相１段ノイズフィルタです。ノイズ対策を必要とする様々なアプリケーション、特にスイッチング素子の対称性ノイズ対策に最適な製品です。DIN レールに対応した製品もラインナップしています。

特長

高減衰・小型１段フィルタ
スイッチング素子の対称性ノイズに最適な設計
IEC/UL 60950、IEC/UL 60601-1 製品仕様に適合
応用別幅広いラインアップ
- スタンダード | 詳細
- 産機向け | 詳細
- 医療機器用 M5 | 詳細
- 医療機器用 M80 | 詳細

アプリケーション

ユニバーサル産機応用
IEC/UL 60601-1 仕様情報機器
IEC/UL 60950 仕様医療機器

共通仕様

定格	IEC	1A ～ 60A @ 40℃, 250VAC, 50Hz
定格	UL	1A ～ 60A @ 40℃, 125/250VAC, 60Hz
漏洩電流	スタンダード	1mA 以下
	医療機器用 M5	5μA 以下
	医療機器用 M80	80μA 以下
絶縁耐圧	L - N 間	>1.7kVDC
絶縁耐圧	L/N – PE間	>2.7kVDC
使用温度範囲		-40℃ ～ +100℃
対候性カテゴリ		40/100/21 (IEC 60068-1)
感電保護		クラスⅠ (IEC 61140)
端子		クイックコネクト 6.3mm × 0.8mm ボルト・ナット
MTBF		>200,000 時間 (MIL-HB-217 F)

バージョン別仕様と型番情報

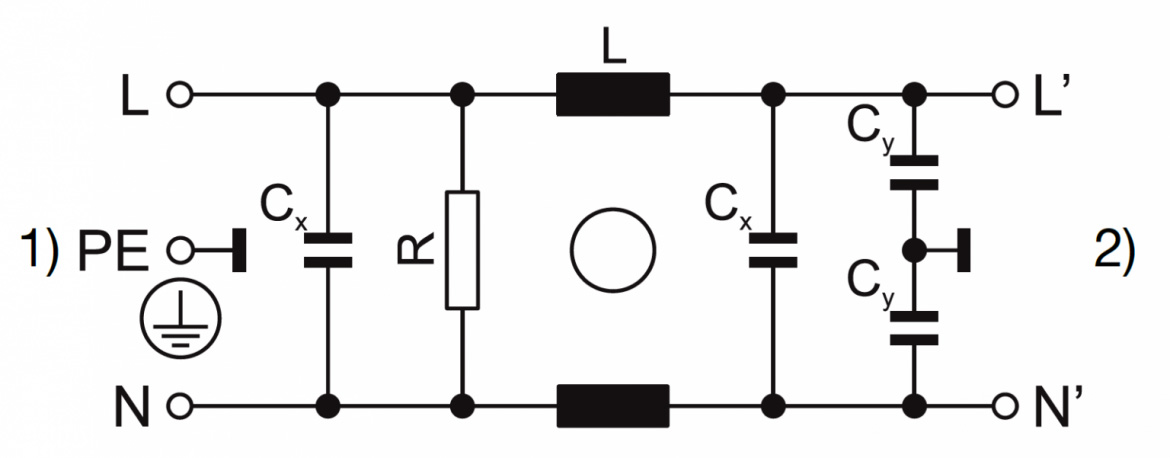

スタンダードバージョン (Standard Version)

定格電流	端子	デザイン	漏洩電流 (mA)	Ri (mΩ)	電力損失	重量	パッケージ (ST)	型番
1A	クイックコネクト 6.3mm × 0.8mm	N	0.5	475	1	72g	15	5500.2630.01
3A	クイックコネクト 6.3mm × 0.8mm	N	0.5	83	1.5	104g	15	5500.2631.01
4A	クイックコネクト 6.3mm × 0.8mm	N	0.5	53	1.7	108g	15	5500.2632.01
6A	クイックコネクト 6.3mm × 0.8mm	N	0.5	32.5	2.4	109g	15	5500.2633.01
8A	クイックコネクト 6.3mm × 0.8mm	N	0.5	29.2	3.8	190g	10	5500.2634.01
1A	クイックコネクト 6.3mm × 0.8mm	P	0.5	320	0.65	80g	15	5500.2640.01
3A	クイックコネクト 6.3mm × 0.8mm	P	0.5	36	0.65	81g	15	5500.2641.01
6A	クイックコネクト 6.3mm × 0.8mm	P	0.5	12	0.86	80g	15	5500.2642.01
10A	クイックコネクト 6.3mm × 0.8mm	P	0.5	5	1	87g	15	5500.2643.01
12A	クイックコネクト 6.3mm × 0.8mm	P	0.5	4	1.2	92g	15	5500.2644.01
16A	クイックコネクト 6.3mm × 0.8mm	P	0.5	2	1	138g	15	5500.2645.01
20A	クイックコネクト 6.3mm × 0.8mm	P	0.5	1.9	1.5	206g	10	5500.2646.01
1A	クイックコネクト 6.3mm × 0.8mm	Q	0.5	320	0.65	66g	15	5500.2650.01
3A	クイックコネクト 6.3mm × 0.8mm	Q	0.5	36	0.65	70g	15	5500.2651.01
6A	クイックコネクト 6.3mm × 0.8mm	Q	0.5	12	0.86	100g	15	5500.2652.01
10A	クイックコネクト 6.3mm × 0.8mm	Q	0.5	5	1	90g	15	5500.2653.01
12A	クイックコネクト 6.3mm × 0.8mm	Q	0.5	4	1.2	90g	15	5500.2654.01
16A	クイックコネクト 6.3mm × 0.8mm	Q	0.5	2	1	136g	15	5500.2655.01
20A	クイックコネクト 6.3mm × 0.8mm	Q	0.5	1.9	1.5	204g	10	5500.2656.01

産機向けバージョン (Industrial Version)

定格電流	端子	デザイン	漏洩電流 (mA)	Ri (mΩ)	電力損失	重量	パッケージ (ST)	型番
10A	クイックコネクト 6.3mm × 0.8mm	N	1	22.8	4.6	200g	10	5500.2635.01
12A	クイックコネクト 6.3mm × 0.8mm	N	1	13.2	3.8	201g	10	5500.2636.01
16A	クイックコネクト 6.3mm × 0.8mm	N	1	7.2	3.7	308g	10	5500.2637.01
20A	クイックコネクト 6.3mm × 0.8mm	N	1	6	4.8	322g	10	5500.2638.01
30A	M4 ボルト・ナット	N	1	2.9	5.2	355g	10	5500.2639.03
30A	M4 ボルト・ナット	P	1	1	1.8	450g	5	5500.2647.03
60A	M6 ボルト・ナット	P	1	1	7.2	1220g	1	5500.2648.03
30A	M4 ボルト・ナット	Q	1	1	1.8	450g	5	5500.2657.03
60A	M6 ボルト・ナット	Q	1	1	7.2	1220g	1	5500.2658.03

医療機器用 M5 (Medical M5)

定格電流	端子	デザイン	漏洩電流 (mA)	Ri (mΩ)	電力損失	重量	パッケージ (ST)	型番
1A	クイックコネクト 6.3mm × 0.8mm	N	0.005	471	1	72g	15	5500.2630.04
3A	クイックコネクト 6.3mm × 0.8mm	N	0.005	83	1.5	104g	15	5500.2631.04
4A	クイックコネクト 6.3mm × 0.8mm	N	0.005	53	1.7	108g	15	5500.2632.04
6A	クイックコネクト 6.3mm × 0.8mm	N	0.005	32.5	2.4	109g	15	5500.2633.04
8A	クイックコネクト 6.3mm × 0.8mm	N	0.005	29.2	3.8	190g	10	5500.2634.04
10A	クイックコネクト 6.3mm × 0.8mm	N	0.005	22.8	4.6	200g	10	5500.2635.04
12A	クイックコネクト 6.3mm × 0.8mm	N	0.005	13.2	3.8	201g	10	5500.2636.04
16A	クイックコネクト 6.3mm × 0.8mm	N	0.005	7.2	3.7	308g	10	5500.2637.04
20A	クイックコネクト 6.3mm × 0.8mm	N	0.005	6	4.8	322g	10	5500.2638.04
30A	Bolt and nut M4	N	0.005	2.9	5.2	355g	10	5500.2639.06
1A	クイックコネクト 6.3mm × 0.8mm	P	0.005	320	0.65	80g	15	5500.2640.04
3A	クイックコネクト 6.3mm × 0.8mm	P	0.005	36	0.65	81g	15	5500.2641.04
6A	クイックコネクト 6.3mm × 0.8mm	P	0.005	12	0.86	80g	15	5500.2642.04
10A	クイックコネクト 6.3mm × 0.8mm	P	0.005	5	1	87g	15	5500.2643.04
12A	クイックコネクト 6.3mm × 0.8mm	P	0.005	4	1.2	92g	15	5500.2644.04
16A	クイックコネクト 6.3mm × 0.8mm	P	0.005	2	1	138g	15	5500.2645.04
20A	クイックコネクト 6.3mm × 0.8mm	P	0.005	1.9	1.5	206g	10	5500.2646.04
30A	M4 ボルト・ナット	P	0.005	1	1.8	450g	5	5500.2647.06
60A	M6 ボルト・ナット	P	0.005	1	7.2	1220g	1	5500.2648.06
1A	クイックコネクト 6.3mm × 0.8mm	Q	0.005	320	0.65	66g	15	5500.2650.04
3A	クイックコネクト 6.3mm × 0.8mm	Q	0.005	36	0.65	70g	15	5500.2651.04
6A	クイックコネクト 6.3mm × 0.8mm	Q	0.005	12	0.86	100g	15	5500.2652.04
10A	クイックコネクト 6.3mm × 0.8mm	Q	0.005	5	1	90g	15	5500.2653.04
12A	クイックコネクト 6.3mm × 0.8mm	Q	0.005	4	1.2	90g	15	5500.2654.04
16A	クイックコネクト 6.3mm × 0.8mm	Q	0.005	2	1	136g	15	5500.2655.04
20A	クイックコネクト 6.3mm × 0.8mm	Q	0.005	1.9	1.5	204g	10	5500.2656.04
30A	M4 ボルト・ナット	Q	0.005	1	1.8	450g	5	5500.2657.06
60A	M6 ボルト・ナット	Q	0.005	1	7.2	1220g	1	5500.2658.06

医療機器用 M80 (Medical M80)

定格連流	端子	デザイン	漏洩電流 (mA)	Ri (mΩ)	電力損失	重量	パッケージ (ST)	型番
1A	クイックコネクト 6.3mm × 0.8mm	N	0.08	475	1	72g	15	5500.2630.07
3A	クイックコネクト 6.3mm × 0.8mm	N	0.08	83	1.5	104g	15	5500.2631.07
4A	クイックコネクト 6.3mm × 0.8mm	N	0.08	53	1.7	108g	15	5500.2632.07
6A	クイックコネクト 6.3mm × 0.8mm	N	0.08	32.5	2.4	109g	15	5500.2633.07
8A	クイックコネクト 6.3mm × 0.8mm	N	0.08	29.2	3.8	190g	10	5500.2634.07
10A	クイックコネクト 6.3mm × 0.8mm	N	0.08	22.8	4.6	200g	10	5500.2635.07
12A	クイックコネクト 6.3mm × 0.8mm	N	0.08	13.2	3.8	201g	10	5500.2636.07
16A	クイックコネクト 6.3mm × 0.8mm	N	0.08	7.2	3.7	308g	10	5500.2637.07
20A	クイックコネクト 6.3mm × 0.8mm	N	0.08	6	4.8	322g	10	5500.2638.07
30A	M4 ボルト・ナット	N	0.08	2.9	5.2	355g	10	5500.2639.09
1A	クイックコネクト 6.3mm × 0.8mm	P	0.08	320	0.65	80g	15	5500.2640.07
3A	クイックコネクト 6.3mm × 0.8mm	P	0.08	36	0.65	81g	15	5500.2641.07
6A	クイックコネクト 6.3mm × 0.8mm	P	0.08	12	0.86	80g	15	5500.2642.07
10A	クイックコネクト 6.3mm × 0.8mm	P	0.08	5	1	87g	15	5500.2643.07
12A	クイックコネクト 6.3mm × 0.8mm	P	0.08	4	1.2	92g	15	5500.2644.07
16A	クイックコネクト 6.3mm × 0.8mm	P	0.08	2	1	138g	15	5500.2645.07
20A	クイックコネクト 6.3mm × 0.8mm	P	0.08	1.9	1.5	206g	10	5500.2646.07
30A	M4 ボルト・ナット	P	0.08	1	1.8	450g	5	5500.2647.09
60A	M6 ボルト・ナット	P	0.08	1	7.2	1220g	1	5500.2648.09
1A	クイックコネクト 6.3mm × 0.8mm	Q	0.08	320	0.65	66g	15	5500.2650.07
3A	クイックコネクト 6.3mm × 0.8mm	Q	0.08	36	0.65	70g	15	5500.2651.07
6A	クイックコネクト 6.3mm × 0.8mm	Q	0.08	12	0.86	100g	15	5500.2652.07
10A	クイックコネクト 6.3mm × 0.8mm	Q	0.08	5	1	90g	15	5500.2653.07
12A	クイックコネクト 6.3mm × 0.8 mm	Q	0.08	4	1.2	90g	15	5500.2654.07
16A	クイックコネクト 6.3mm × 0.8mm	Q	0.08	2	1	136g	15	5500.2655.07
20A	クイックコネクト 6.3mm × 0.8mm	Q	0.08	1.9	1.5	204g	10	5500.2656.07
30A	M4 ボルト・ナット	Q	0.08	1	1.8	450g	5	5500.2657.09
60A	M6 ボルト・ナット	Q	0.08	1	7.2	1220g	1	5500.2658.09
