Power Entry Modules with Line Filter DF12 Series

フィルター＆サーキットブレーカー付インレット DF12 シリーズ

　
インレット
サーキットブレーカー
フィルター
V-Lock
感電保護

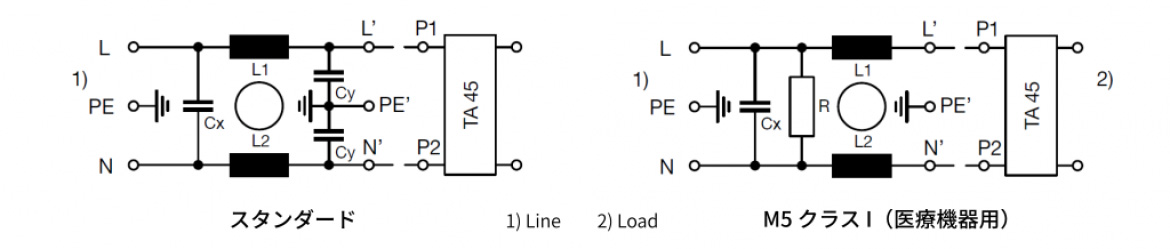

DF12 シリーズは、ロッカータイプのサーキットブレーカー、ラインフィルターを一つのパッケージに統合した電源入力モジュールです。ラインフィルターは漏洩電流 0.5mA のスタンダードフィルター、または漏洩電流 5μA の医療機器用 M5 フィルターのタイプがあります。IEC/UL 60950、60601-1の機器に適合している他、ラインフィルター無しのタイプもあります（DF11 シリーズ）。

インレット DF12 シリーズ

アプリケーション

  • 医療機器
  • FA 機器
  • 計測機器
  • テレコム/データコム

特長

  • 小型高性能フィルター
  • 感電保護：クラス I
  • 取付方法：ねじ止め（前面）
  • IEC/UL 60950、60601-1 の製品に適合
  • 誤抜防止 V-Lock 機構　　動画を観る

仕様

定格電流/電圧 IEC 1A ～ 10A / 250VAC; 50Hz
UL/CSA 1A ～ 15A / 250VAC; 60Hz
漏洩電流 スタンダード 最大 0.5mA（250V / 60Hz）
医療機器用 最大 5μA（250V / 60Hz）
絶縁耐圧 L-N間 ＞1.7kVDC
L/N-PE間 ＞2.7kVDC
使用温度範囲 -10℃ ～ 55℃
保護等級 IP40（IEC 60529）
感電保護 クラス I（IEC 61140）
インレット コネクタ C14
取得規格 UL / ENEC

V-Lock 機構とは

意図しないコード抜けを防ぐためのロック機構です。固定用の追加部品無しで 200N の保持力を持っています。
※ 当ビデオはあくまでも V-Lock 機構を示すためののものであり、動画に出ている製品は DF12 シリーズではありませんので、ご了承ください。

コード保持機構 V-Lock 紹介動画

　
