5120 Series of Power Entry Modules with Line Filter

インレットとラインフィルターを統合した電源入力モジュール 5120 シリーズ

　
インレット
フィルター
感電保護
ねじ止め
スナップイン
医療機器

5120 シリーズは、インレットに漏洩電流 0.5mA のスタンダードフィルター、または漏洩電流 5μA の医療機器用フィルターを内蔵した電源入力モジュールです。従来の金属製フランジの他、取付面をフラットにすることができるプラスチック製フランジタイプもラインナップしています。

電源入力モジュール 5120 シリーズ

特長

  • 小型高性能フィルター
  • 感電保護：クラスⅠ(C14)またはクラスⅡ(C18)
  • 取付方法：ねじ止め（フロント/リア） or スナップイン
  • IEC/UL 60950、IEC/UL 60601-1 の製品に適合
  • 金属製フランジ、プラスチック製フランジ

アプリケーション

  • 医療機器（家庭用医療機器含む）
  • FA 機器
  • 計測機器
  • テレコム/データコム

資料ダウンロード

5120シリーズ データシート（英文）PDF － 1.08 MB

仕様

定格電流/電圧 IEC 1A ～ 10A / 250VAC; 50Hz
UL/CSA 1A ～ 15A / 250VAC; 60Hz
漏洩電流 標準 最大 0.5mA（250VAC/60Hz）
医療機器用 最大 5μA（250VAC/60Hz）
絶縁耐圧 L-N 間 ＞1.7kVDC
L/N-PE 間 ＞2.7kVDC
使用温度範囲 -25℃ ～ 85℃
保護等級 IP40（IEC 60529）
感電保護 クラスⅠ、Ⅱ（IEC 61140）

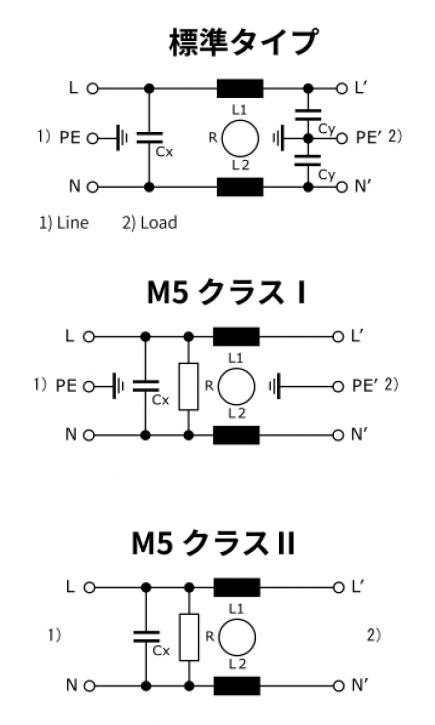

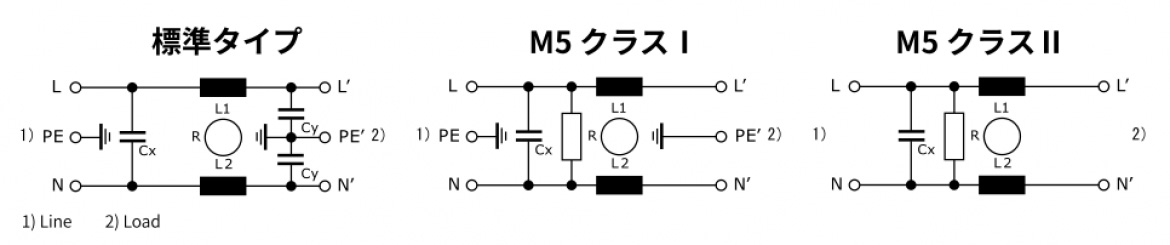

5120 シリーズ各フィルタータイプの回路図

　
