16A IEC Appliance Outlet Type J for Intelligent PDUs/UPSs Series 4710-5

インテリジェント PDU/UPS 向けタイプＪアウトレット 4710-5 シリーズ

　
アウトレット
ライトパイプ
PDU
UPS
IDC コネクタ
V-Lock

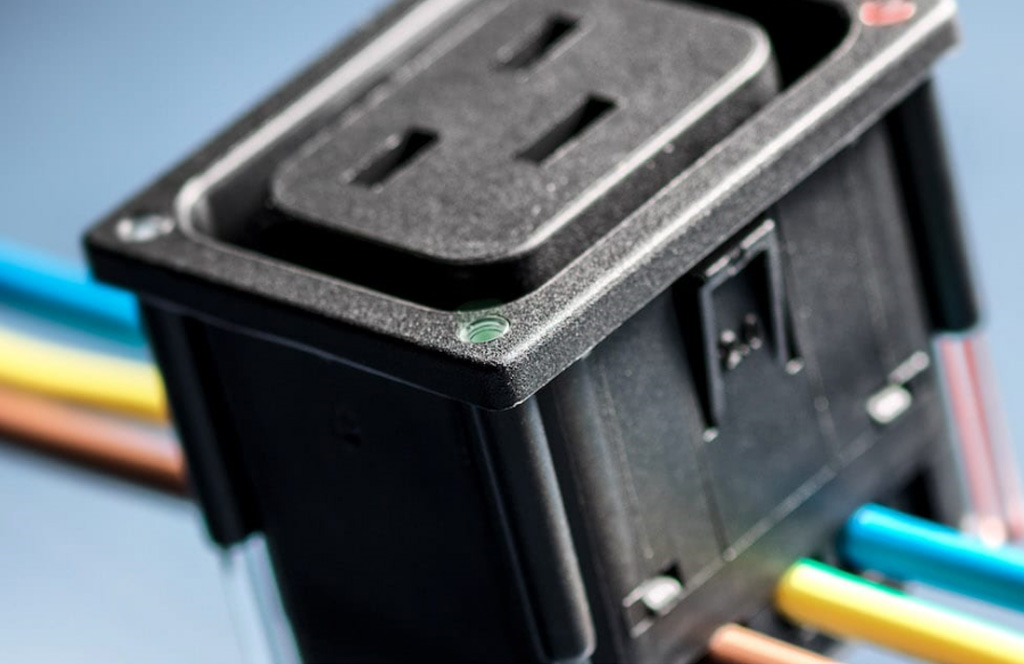

ライトパイプ付きタイプJアウトレット 4710-5 シリーズを紹介します。当製品は、タイプＪの IEC アウトレットにステータス表示用のライトパイプを内蔵したコンパクトな製品で、データセンター等で利用されるインテリジェント PDU や UPS 等、複数の電源アウトレットを必要とするアプリケーションに最適です。

IDC 端子を採用しており、複数のアウトレットを単一工程で素早く効率的に配線することで、組み立ての時間とコストを削減。 V-Lock コード保持機構により、意図しない電源コード抜けを防止することができます。 パネル取付方法はスナップイン方式で、パネル厚1.0 ～ 3.0㎜ に対応しています。

タイプＪアウトレット 4710-5

特長

  • ステータス表示用ライトパイプ
  • IDC（圧接）端子
  • V-Lock コード保持機構（動画を観る）
  • スナップイン方式パネル取り付け
  • 複数のアウトレットを単一工程で配線可能
  • ２バージョンの端子方向（水平・交差）

アプリケーション

  • インテリジェント PDU（電力分配ユニット）
  • データセンター電源
  • 無停電電源装置（UPS）
  • 複数電源アウトレットを必要とするアプリケーション

資料ダウンロード

4170-5 Series データシート（PDF）PDF － 505.98 KB

IEC 定格 16A/250VAC、50Hz
UL/CSA 定格 20A/250VAC、60Hz
誘電体強度 ＞2.5kVAC、L-N 間
＞1.5kVAC、L/N-PE 間
(1min/50 Hz)
動作温度範囲 -25℃ ～ 70℃
絶縁カバー IEC 61140 準拠 Class I 保護付アプリケーション

端子

 IDC 端子
パネルの厚さ 1/1.2/1.5/2/2.5/3mm
材料（ハウジング） Thermoplastic、UL 94V-0

V-Lock コード保持機構

　
