磁性体を材料とするギア歯の凹凸を検出するセンサ。高感度な TMR を用いることで、エアギャップを多く設けることも可能です。
特長
- 小ピッチギア歯検知
- 外部磁界干渉耐性
- 小型磁石使用 or ワイドエアギャップ
- 多種ギアとポールピッチ向け
- GE-T エンコーダ
- 高分解能インクリメンタル A/B/Z 出力 @ 10MHz (700kHz input)
- GE-A エンコーダ
- 1Vpp sin/cos 出力 @ 1MHz
アプリケーション
- ギアスピード検知
- リニアまたロータリポジションセンサ
- 磁気スケール
- CNC＆精密機器
- 発電機
センサラインアップ仕様
| 型番 | 機能/性能 | TMR エレメント間隔 (mm) |
ギア・ピッチ (mm) |
サイズ (mm) |
|---|---|---|---|---|
| TMR4M04 | Dual bridge | ー | モジュール0.4 | 3×3 |
| TMR4M05 | Dual bridge | ー | モジュール0.5 | 3×3 |
| TMR4M08 | Dual bridge | ー | モジュール0.8 | 3×3 |
| TMR4M02B | Dual bridge | ー | モジュール0.2 | 6×3 |
| TMR4M03B | Dual bridge | ー | モジュール0.3 | 6×3 |
| TMR4M04B | Dual bridge | ー | モジュール0.4 | 6×3 |
| TMR4M05B | Dual bridge | ー | モジュール0.5 | 6×3 |
| TMR4M08B | Dual bridge | ー | モジュール0.8 | 6×3 |
| TMR4001 ～ 3 | Single bridge | 0.25/0.50/0.75 | 0.5/1.0/1.5 | 3×3 |
| TMR4004 ～ 5 | Dual bridge | 0.5/1.0 | 1.0/2.0 | 3×3 |
| TMR4006 ～ 8 | Dual bridge | 2.0/3.0/4.0 | 4.0/6.0/8.0 | 6×3 |
| TMR4011 ～ 8 | Dual bridge | 0.4/0.6/0.8/1.0/ 1.2/1.4/1.6/1.8 |
0.8/1.2/1.6/2.0/ 2.4/2.8/3.2/3.6 |
6×3 |
エンコーダー別仕様
| エンコーダー シリーズ |
名称 | 構成 | 入力帯域幅 (MHz) |
出力帯域幅 (MHz) |
|---|---|---|---|---|
| GE-T | Incremental A/B/Z output | Module: 0.3～1.0 interpolation: 1 ～ 256 |
0.7 | 10 |
| GE-A | Analog sine/cosine output | Module: 0.3～1.0 Tooth count: 128/256/512 |
1 | 1 |

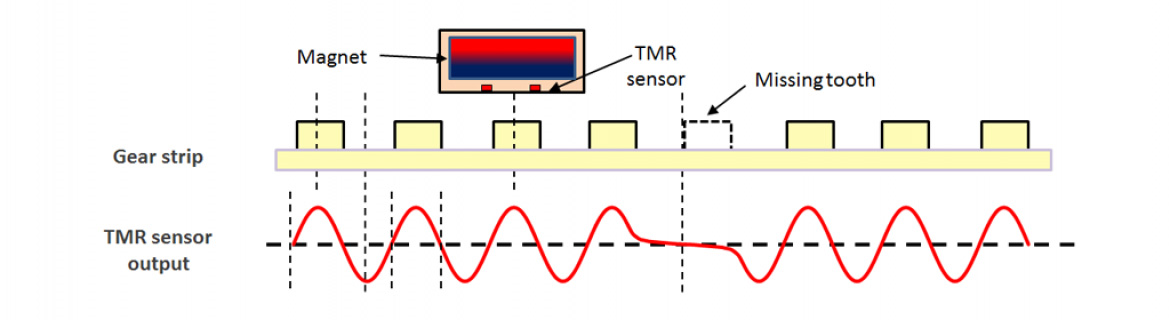

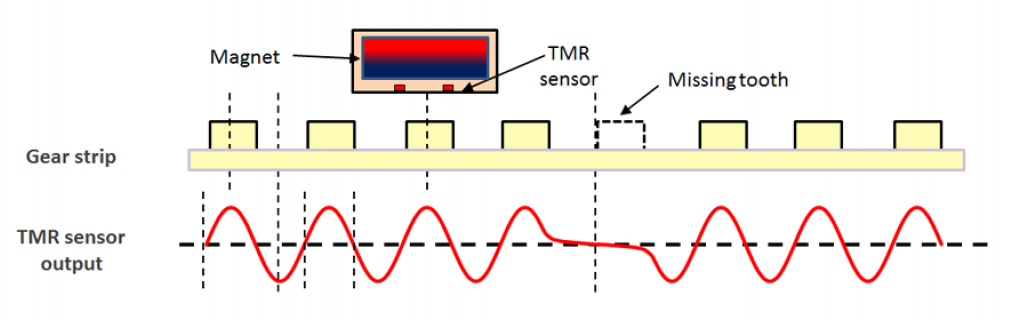

ギア歯センサ出力例
