High Speed, ±100V 2.5A, Ultrasound RTZ Pulser with T/R Switch HV7361

急速復帰 ±100V 2.5A 超音波パルサ HV7361

　
パルス発生器
超音波パルサ
急速復帰
RTZ機能

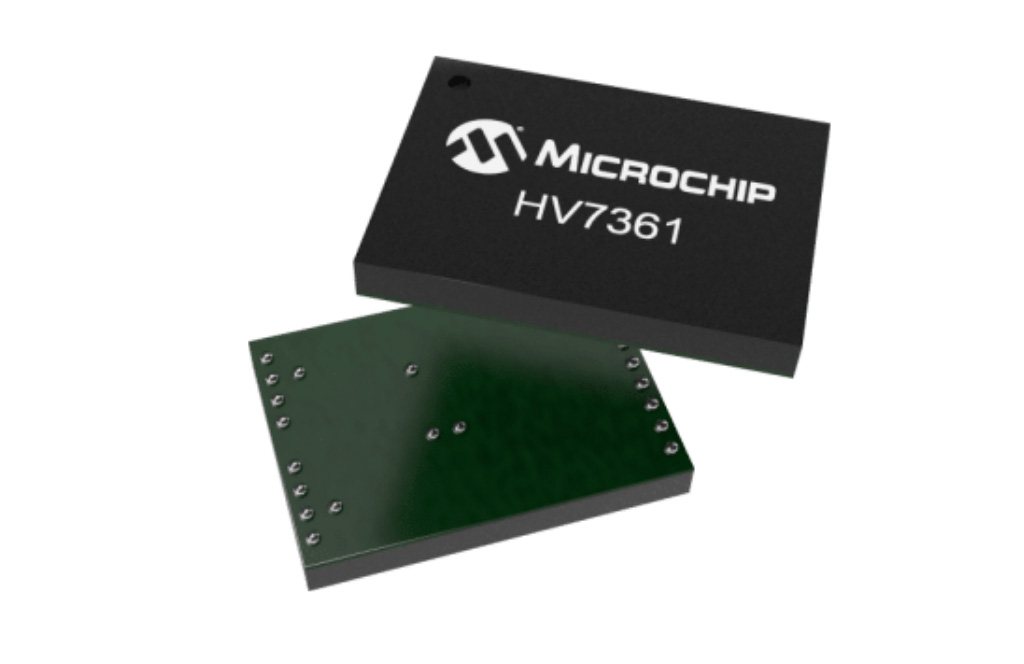

HV7361 は、急速 RTZ (Return To Zero)-0 復帰 -FET 内蔵、T/R (送受信) スイッチ内蔵、高速パルス発生器です。医用ポータブル超音波イメージング機器をはじめ NDT（非破壊検査装置）や超音波流量計など、小型超音波機器に最適です。最大 ±100V で 2.5A のパルス出力が保証されており、35MHz での高速動作が可能です。5.00 × 7.00mm で高さ 0.85mm の 22-Lead LFGA パッケージで、機器の小型化に有効です。T/R スイッチ内蔵のため、反射型の超音波センシング回路に適します。また、T/R スイッチを内蔵しないタイプの HV7360 もご用意しています。

超音波パルサ HV7361

特長

  • HVCMOS テクノロジによるハイパフォーマンス
  • 出力：0 ～ ±100V
  • ±2.5A ソース/シンク パルス電流
  • 動作周波数：最大 35MHz
  • 遅延時間：±2.0ns
  • 2.5 ～ 5.0V CMOS ロジック インターフェース

アプリケーション例

  • ポータブル超音波イメージング機器
  • NDT（非破壊検査）機器
  • 超音波流量計
  • ピエゾトランスデューサドライバ
  • パルス波形発生器

資料ダウンロード

HV7360/HV7361 データシート（英文）PDF － 355.99 KB

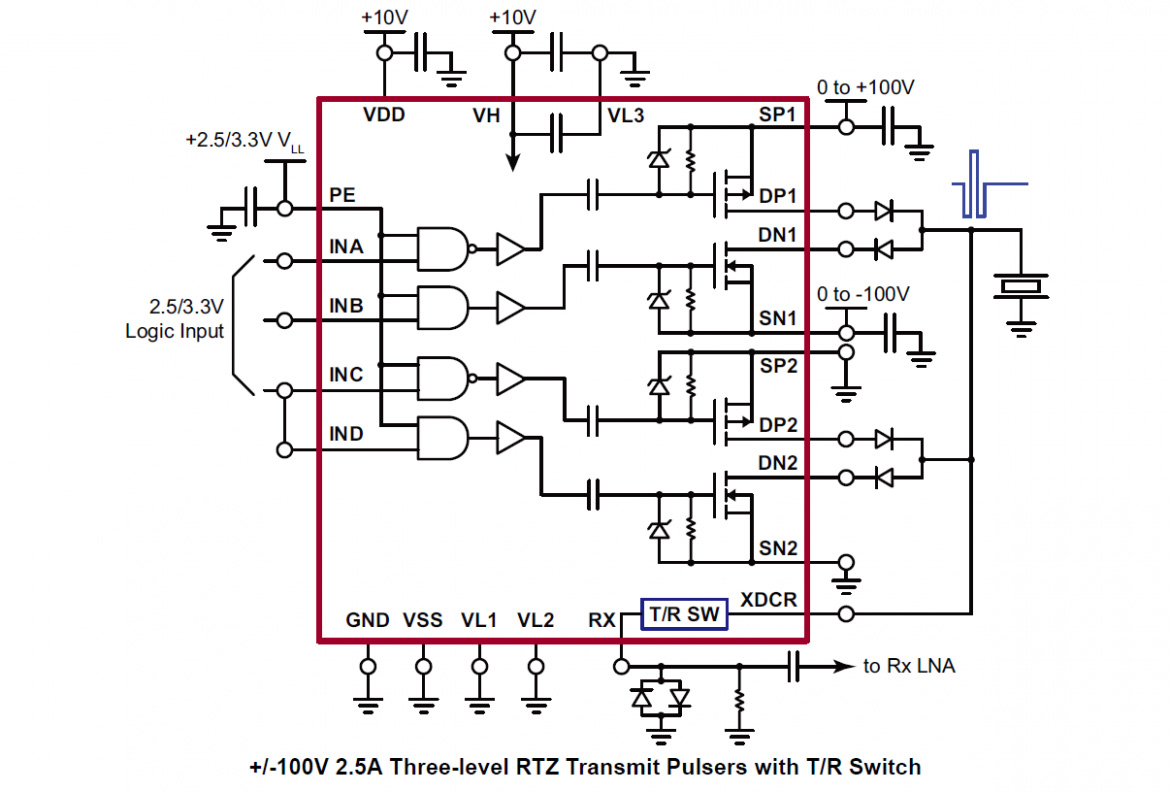

HV7361 事例アプリケーション回路

HV7361 事例アプリケーション回路

　
