Laminated Busbars & Flexible Power Cables for High-Current Distribution

高電流ソリューション：ラミネートバスバー・高屈曲パワーケーブル

　
バスバー
パワーケーブル
高屈曲
大電流

Methode Electronics 社は特に大電流アプリケーションに適した製品ラインナップを充実させており、お客様のご要望に合わせて幅広いソリューションのご提案を致します。

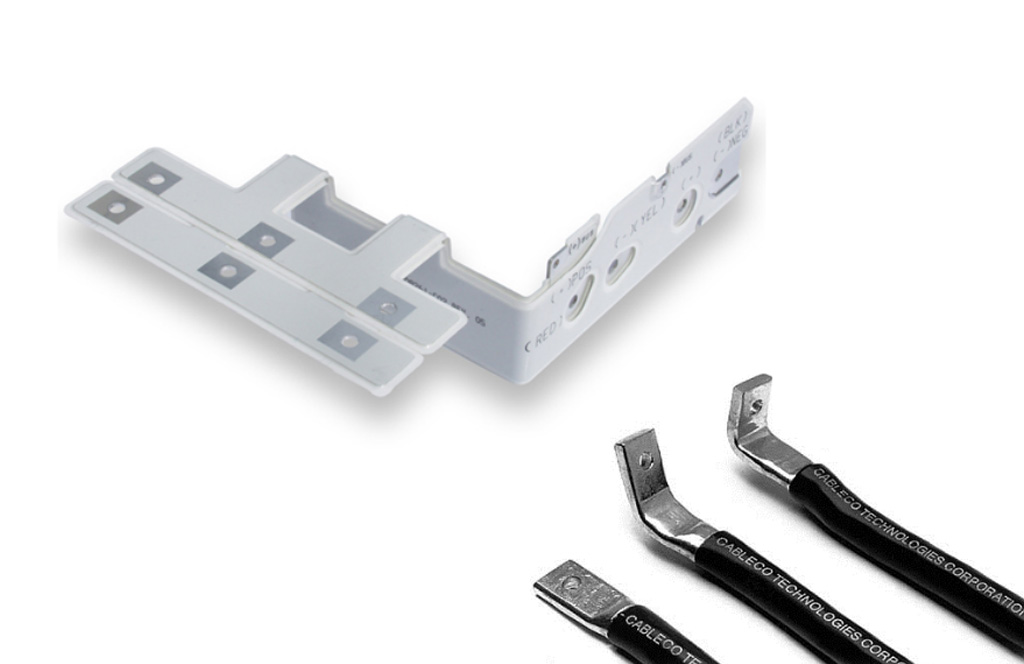

ラミネートバスバー・高屈曲パワーケーブル

ラミネートバスバー

特長

ラミネートバスバーは、導電層と絶縁層を重ね合わせ、熱と圧力を加え一体構造としたバスバーの総称です。ラミネートバスバーは、ラミネート加工をしていないバスバーや電線に比べて電圧降下の低減や低インダクタンス化を図る事が可能です。

ラミネートバスバーの有効性

  • コスト低減(配線作業や在庫、資材及び管理コスト)
  • 信頼性の改善(配線ミスの低減、メンテナンスが容易)
  • 予測可能な電気的性能(電圧降下、インダクタンス)
  • 実装性能の向上(実装密度、放熱特性、相互接続の多様性)

主なアプリケーション

  • 鉄道/EV及びHEV自動車用インバータ(IGBT接続用)
  • 再生エネルギー/代替エネルギー製品
  • 医療機器(X線、CTスキャン、MRI)
  • モーター駆動装置
  • UPS/インバータ/コンバータ

高屈曲パワーケーブル：PowerFlex

特長

Methode 社の一ブランドである Cableco 社が提供する、PowerFlex 及び PowerFlex 1000 は高屈曲性に優れたパワーケーブルで、ラック背面などの限られたスペースでの配線に効果的です。

※ 電線色についてはお問い合わせ下さい。

PowerFlex

  • 定 格：105℃、300V
  • 規 格：UL10236
  • 難燃性：VW-1、FT-1
  • 電線サイズ：AWG#18 ～ #4/0

PowerFlex 1000

  • 定 格：105℃、600V/1,000V
  • 規 格：UL10070(600V)、UL10269(1,000V)
  • 難燃性：VW-1、FT-1
  • 電線サイズ：AWG#18 ～ #4/0

その他製品

その他製品として、フラット形状の電線である PPC（パラレル・パワー・ケーブル）、Power SwivelNut や FusionLug（圧着端子に比べて、温度上昇は 36% 減、電圧降下は約 50% 減：100A 通電時）等の製品があります。
