Methode Electronics 社の EBC (Embedded Bud Connector) は、特許である PowerBud® 接触テクノロジーを使用した小型で大電流組み込み型パワーディストリビューションコネクタ製品です。EBC はバスバーやパワー基板などにプレスフィット取付する大電流で小型接続端子として設計されています。Methode 社の FusionLug® 製品との使用も可能です。
特長
- 多数の接触点
- 低い挿抜力（接触摩耗も軽減）
- 低い電力損失
- 低電圧降下
- 低接触抵抗
- 大電流対応：最大 400A
- 高サイクル寿命

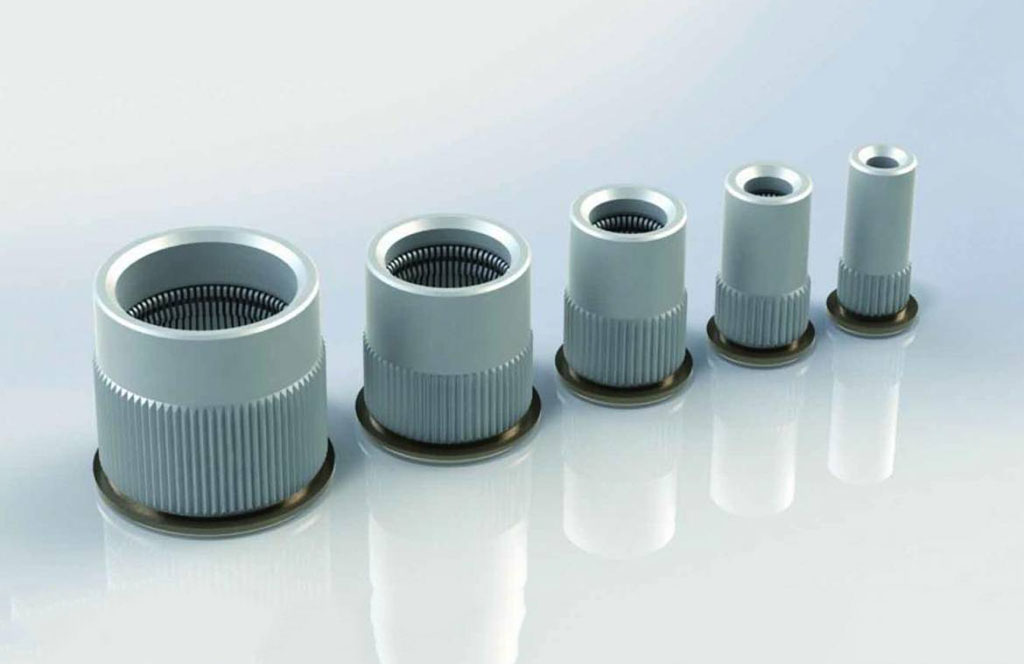

- ５つのサイズを取り揃えております：2.4mm, 3.6mm, 5.7mm, 9.1mm, 12.7mm
- RoHS 対応
PowerBud® について
PowerBud 端子技術は、多数の接触点を持つ革新的なデザインにより、従来のパワーコネクタと比較してより低い挿抜力、温度上昇と電力損失を提供し、より長いライフ サイクルを実現します。

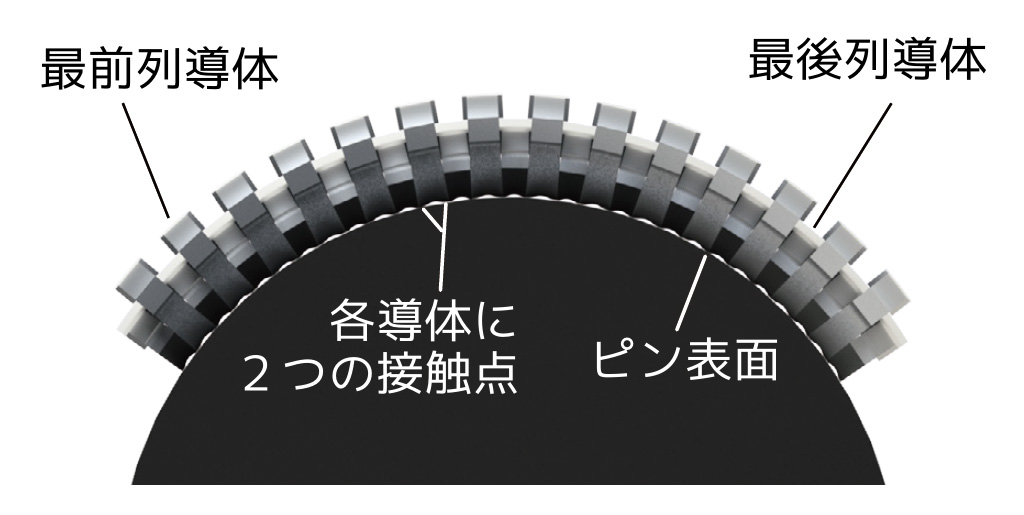

PowerBud 端子内部構造
機械的性能
| 嵌合 Pin 径 | 嵌合 Pin | 挿入力 | 抜去力 | 挿抜回数 |
|---|---|---|---|---|
| 12.7mm | 9104-07086-02104 | 8.5N | 4.9N | 10,000回 |
| 9.1mm | 9104-06641-02104 | 7.6N | 4.9N | |
| 5.7mm | 9104-06642-02104 | 4.9N | 2.7N | |
| 3.6mm | 9104-06643-02104 | 3.6N | 2.2N | |
| 2.4mm | 9104-06644-02104 | 5.8N | 1.3N |
電気的性能
| Socket P/N | 嵌合 Pin 径 | 許容電流@30℃ | 電圧降下 | 体抵抗 |
|---|---|---|---|---|
| 1101-07083-01104 | 12.7mm | 400A | 11.4mV | 29μΩ |
| 1101-06582-01104 | 9.1mm | 300A | 12.5mV | 45μΩ |
| 1101-06630-01104 | 5.7mm | 240A | 11.1mV | 50μΩ |
| 1101-06634-01104 | 3.6mm | 160A | 14.5mV | 90μΩ |
| 1101-06638-01104 | 2.4mm | 120A | 14.7mV | 125μΩ |
