当ラインの製品は、従来個別に組み合わせて使用していた TVS (Transient Voltage Suppressor)、OVP (Over Voltage Protection)、過電圧抑制ダイオードと過電圧保護スイッチを、ワンチップ化したロードスイッチです。それぞれの欠点を相互補完させており、雷サージ、過電圧、ESD、過電流から、バッテリーとその周辺制御回路を同時に保護します。

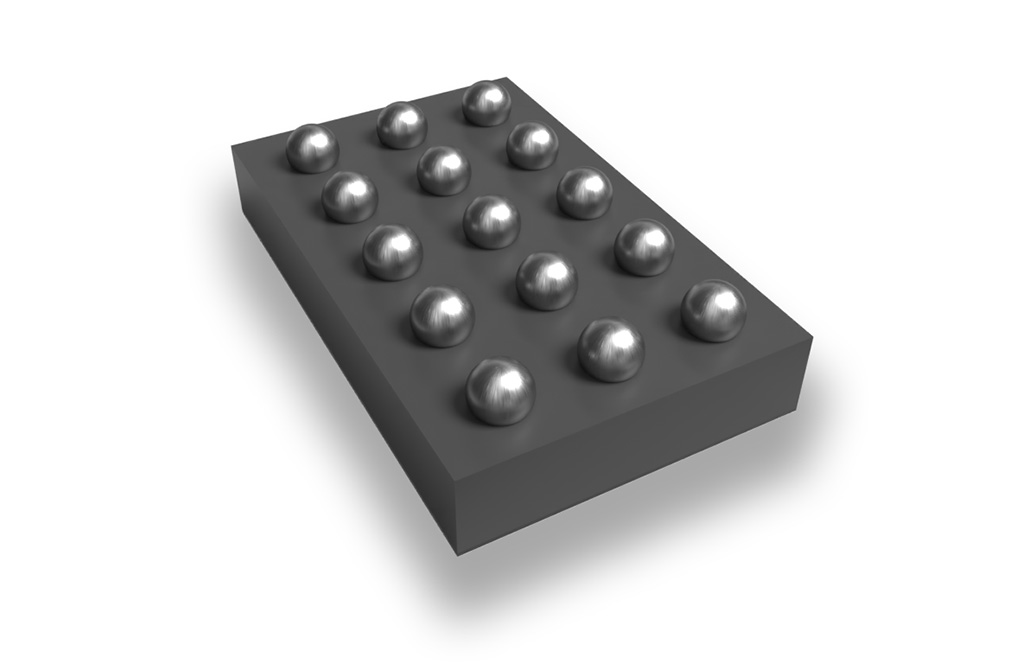

さらに、全製品 2.1mm 角以下外形形状を持つ WLCSP (ウエファーレベルチップサイズパッケージ) を採用するとともに、周辺外付け部品を極力取り込んだ回路構成により、省スペース化とトータル BOM コストの低減を実現しました。
特長
- さまざまな保護機能を搭載
- 2.1mm 角以下の WLCSP 超小型パッケージ
- 低オン抵抗
- 保護機能と低損失を両立
- 最少の周辺コンポーネントを達成
- トータル BOM コストを低減可能
アプリケーション
- ポータブル機器
- ウェアラブル機器
ラインアップ
| 型番 | 機能概要 | 入力電圧範囲 | ロードスイッチ オン抵抗 |
最大許容電流 | 過電圧保護閾値 | パッケージ |
|---|---|---|---|---|---|---|
| KTS1680 | 過電圧保護 耐サージ保護（100V） |
2.5V ～ 28V | — | 4.5A | 固定値：6.8V 可変範囲：4V ～ 20V |
1.3mm × 1.96mm WLCSP-12bamp |
| KTS1689 KTS1689A |
過電圧保護 耐サージ保護（100V） |
2.5V ～ 28V | — | 2.5A | 固定値：6.8V 可変範囲: 4V ～ 20V |
1.3mm × 1.96mm WLCSP-12bamp |
| KTS1681 | 過電圧保護 超高速応答耐サージ保護（100V） |
2.3V ～ 28V | — | 4.5A | 固定値5.95V 可変範囲：4V ～ 22V |
1.288mm × 1.988mm WLCSP-12bamp |
| KTS1682 | 過電圧保護 超高速応答耐サージ保護（100V） VDET出力端子 |
2.3V ～ 28V | — | 4.5A | 固定値：9.98V 可変範囲: 4V ～ 22V |
1.288mm × 1.988mm WLCSP-12bamp |
| KTS1685 | 過電圧保護 耐サージ保護（100V） |
2.5V ～ 28V | 140mΩ | 1.5A | 固定値：6.8V 可変範囲: 4V ～ 20V |
1.33mm × 1.33mm WLCSP-9bamp |
| KTS1686 | 過電圧保護 超高速応答耐サージ保護（100V） 逆流防止 |
3V ～ 28V | 65mΩ | 4.5A | 固定値：5.885V 可変範囲: 4V ～ 22V |
1.6mm × 2.1mm WLCSP15bamp |
| KTS1688 NEW |
過電圧保護 逆流防止 電流制限 |
2.5V ～ 5.5V | 68mΩ | 2.5A | 固定値：5.8V | 1.22mm × 1.22mm WLCSP-9bamp |
| KTS1671 NEW |
過電圧保護 | 2.7V ～ 28V | 60mΩ | 3A | 固定値: 6.15V (9.98V, 13.5V) 可変範囲：4V ～ 22V |
1.2mm × 1.00mm WLCSP-6bamp |
| KTS1605 (-1) NEW |
スルーレートコントロール 逆流防止 出力ディスチャージ |
1.5V ～ 5.5V | 10.5mΩ | 5A | — | 1.0mm × 1.5mm WLCSP-6bamp |
| KTS1601-1 NEW |
スルーレートコントロール 逆流防止 出力ディスチャージ |
1.5V ～ 5.5V | 20mΩ | 2A | — | 1.0mm × 1.0mm WLCSP-4bamp |
