GEMINI & MISTRAL 65: Enclosures for Use with Surge Protective Devices (SPD)

雷サージ対策樹脂筐体製 SPD ボックス GEMINI & MISTRAL65 シリーズ

　
SPDボックス
筐体
DIN レール
IP66

雷によるサージから電気・電子機器の損害を防ぐためにサージ防護デバイス (SPD) の導入が必要です。ABB は SPD 単体の提供から、樹脂箱に組み込んだ形での SPD ボックスとしての提供も可能。２種類の筐体シリーズと複数の SPD のラインナップによりいかなる配電システムにも導入可能。

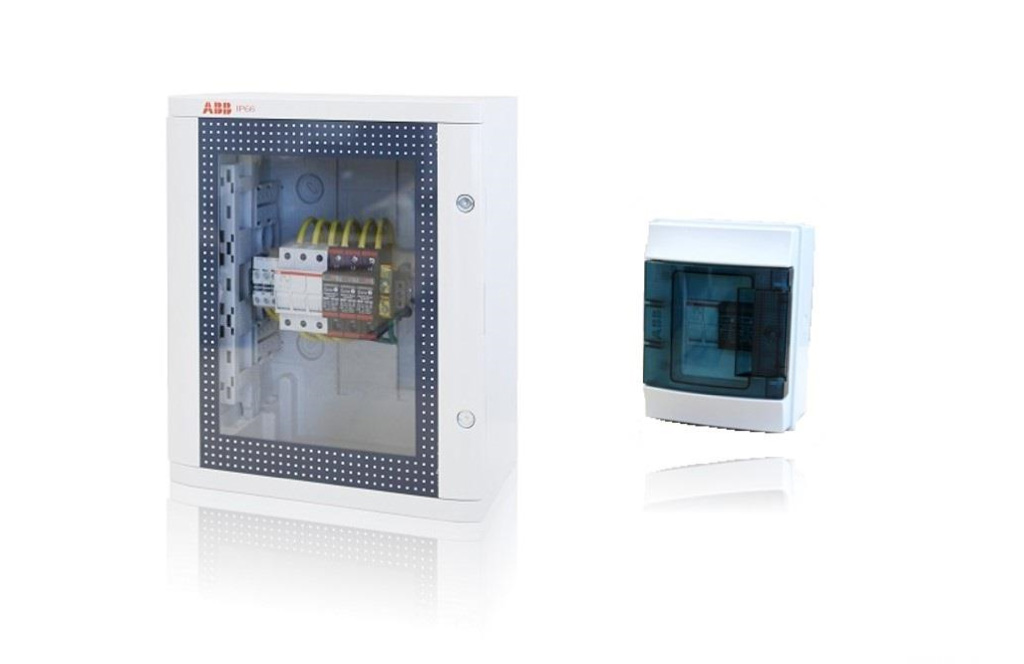

SPD ボックス GEMINI & MISTRAL65 シリーズ

特長

  • カートリッジ交換可能
  • カートリッジ状態監視用接点機能付き
  • バリスタ状態監視用接点機能付き
  • バリスタ２個内蔵による安全設計
  • 高い Imax により長寿命
  • 高い汎用性により導入場所を選ばない

アプリケーション

  • いかなる配電システム

SPD ボックス使用筐体

GEMINI（高強度、機能拡張可能タイプ）

  • 材料：熱可塑性樹脂
  • IP66、IK10、GWT 750℃、耐紫外線対策済
  • 機能拡張用に 35㎜ DIN レール/メタルプレート追加可
  • 外径（H/W/D）：400/335/263mm

MISTRAL65（コンパクトタイプ）

  • 材料：熱可塑性樹脂
  • IP65、IK09、GWT 650℃（ハロゲンフリー）
  • 機能拡張用に 35㎜ DIN レール/メタルプレート追加可
  • 外径（H/W/D）：202/152/117 or 232/250/155mm

筐体の仕様比較

モデル GEMINI MISTRAL 65
防水性 IP66 IP65
強度（IK） IK10 IK09
対直射日光 ◯ ×
省スペース ◯ ◎
端子台接続 ◯ △
拡張性 ◎ △

◎ 最適　　◯ 適応　　△ 要相談　　× 不適

  • 医療機器向けへご使用を検討の場合は、事前に弊社までお問い合わせください。
