Single and Three-phase Measuring and Monitoring Relays CM Series

用途に応じて使い分け可能な３相モニタリレー CM シリーズ

　
モニタリレー
三相
DIN レール
耐振動
高信頼性

CM シリーズは、単相/３相などの幅広い用途で採用できるモニタリレーラインナップです。工具を使わず DIN レールへの着脱ができて、振動に強い高信頼性配線（プッシュインタイプ）を可能にします。機能を単純化する事により、低コストでの監視・保護が可能（マルチ機能品もラインナップあり）。

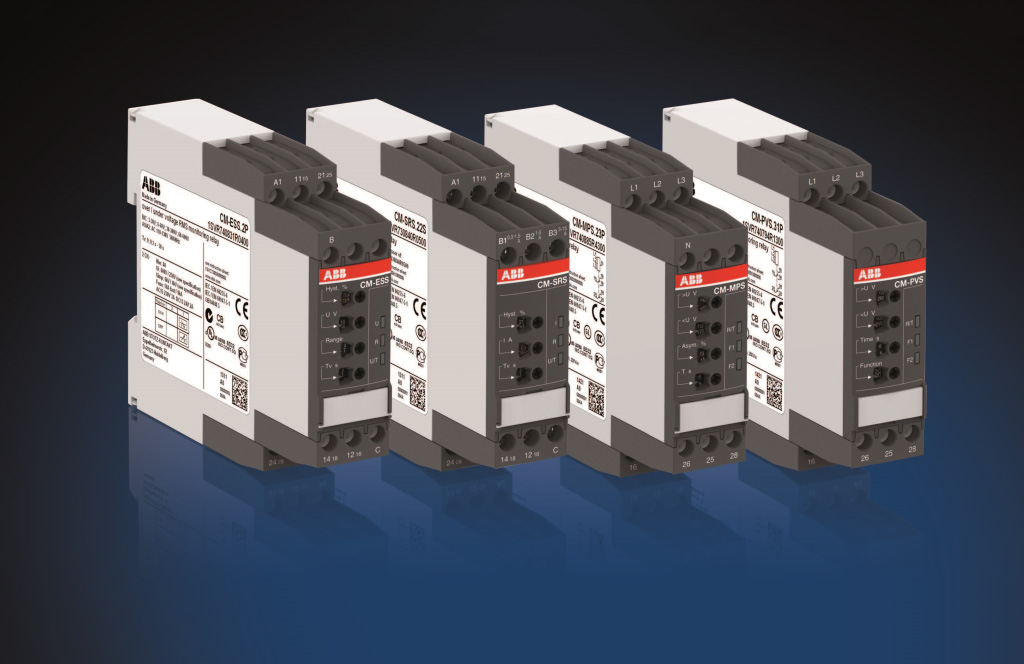

３相モニタリレー CM シリーズ

特長

  • 欠相検知機能
    • 配線忘れ等欠相時の異常回転、損傷を防止
  • 過電圧検知機能
    • 過電圧による過剰な回転、損傷等を防止
  • 不足電圧検知機能
    • 電圧不足による回転不足、空転等を防止
  • 逆相検知機能
    • 配線ミスでの逆回転を防止
  • 不平衡検知機能
    • 不平衡時の異常回転、損傷等を防止

アプリケーション

全てのモーター負荷。特に空転、逆回転が発生すると危険な装置。

  • ブロワー
  • 大型空調機
  • コンベア
  • 貯水タンク
  • ポンプ
  • 印刷機
  • 工作機械
  • 船舶

モーター負荷用途以外に、電流・電圧・絶縁・リキッド・温度監視などが行える製品があり、制御盤やPCSなどにもご使用頂けます。

共通仕様

適合規格 EC, UL, CSA, CCC, GOST
使用温度範囲 -20℃ ～ +60℃
保存温度範囲 -40℃ ～ +85℃
出力接点定格 電圧 250V AC/DC
電流 AC12 230V 4A
AC15 230V 3A
DC12 24V 4A
DC13 24V 2A
最小負荷 24V/10mA
接点材質 銀合金
機械的耐久性 3,000 万回
電気的耐久性 10 万回
