Joint Press Release
2023年6月1日
グローバル電子株式会社
SCHURTER AG

報道関係者各位

グローバル電子、SCHURTER社 定格100A対応 SMDヒューズ UHP/UHS シリーズの販売を開始
- コンパクトデザインと大電流での回路保護を両立 -

SCHURTER AG (シュルター:スイス ルツェルン SCHURTER Group CEO, Ralph Müller │ https://www.schurter.com )は、この度、 定格 100Aに対応する SMD ヒューズ : UHP シリーズ、および UHS シリーズ をリリースしました。SCHURTER の正規代理店であるグローバル電子株式会社(東京都新宿区 代表取締役 一木 茂│ https://www.gec-tokyo.co.jp )は、同シリーズの国内販売を開始いたします。両製品ともにコンパクトデザインながら、短絡時に大電流が流れた際の高い遮断能力と堅牢性を有しています。

UHP/UHS シリーズイメージバナー

大電流での回路保護

近年では、リチウムイオンバッテリーの普及と低価格化・高性能化に伴い、ポータブル機器でありながら大電流への対応やより長い駆動時間への ニーズが高まっています。リチウムイオンバッテリーは、非常に大きなエネルギーを蓄え、短時間で放出することができますが、機器を安全に 動作させるためには限られたスペースの基板上で大電流を適切に管理することが求められます。SCHURTER が新たにリリースした SMD ヒューズ UHP シリーズおよび UHS シリーズは、一辺が 8 ~ 11mm のコンパクトデザインながら最大 100A の定格電流と定格の約2倍の大電流に対して UHP シリーズは 15 秒、UHS シリーズは 10 秒という俊敏なトリップ時間を実現しました。基板上の省スペース化に寄与しながら、大電流からの 回路保護を両立します。

堅牢性

リチウムイオンバッテリーは内部抵抗が低いために、最大約 3,000A の短絡電流が発生する場合があります。UHP シリーズは、SELV 回路 (Safety Extra Low Voltage = 安全特別低電圧)63VDC までの範囲で、最大 3,000A、80VDC で最大 2,000A の遮断容量を有しています。 UHP シリーズは、よりコンパクトなデザインの UHS シリーズ(8.4×9.4×4.7mm)は、50VDC までの範囲で最大 600A、16VDC で最大 2,000A までの電流に対応します。

アプリケーション

UHP シリーズおよび UHS シリーズの動作温度範囲は、-55℃ ~ +125℃の広い温度範囲に対応しており、環境に伴う温度変化とその影響が懸念される 屋外のアプリケーションにも対応します。また非常に大きな過電流が流れる可能性があるテレコム、データセンター、電動工具等のアプリケーション にも適しています。UHP シリーズおよび UHS シリーズは、使用される環境やアプリケーションを選ぶことなく、大電流からの回路保護をスマートに 実現します。

グローバル電子は、これからも SCHURTER との密接な協力体制のもと、回路保護ソリューションをお客様にご提供してまいります。

仕様

  UHP UHS
定格電圧 80VDC 50VDC
定格電流 50 ~ 100A 50 ~ 100A
遮断容量 2,000A@80VDC
3,000A@63VDC
600A@50VDC
1,000A@32VDC
2,000A@16VDC
溶断特性 Quick-Acting F(速断)※ Quick-Acting F(速断)※
動作温度範囲 -55℃ ~ +125℃ -55℃ ~ +125℃
ハウジング素材 ポリフタルアミド ポリフタルアミド
寸法 10.2 × 11.4 × 6.8mm 8.4 × 9.4 × 4.7mm
認証規格 cURus cURus

※詳細は、各製品データシートの Derating Curves、Pre-Arcing Time、および Time-Current-Curves をご参照ください。

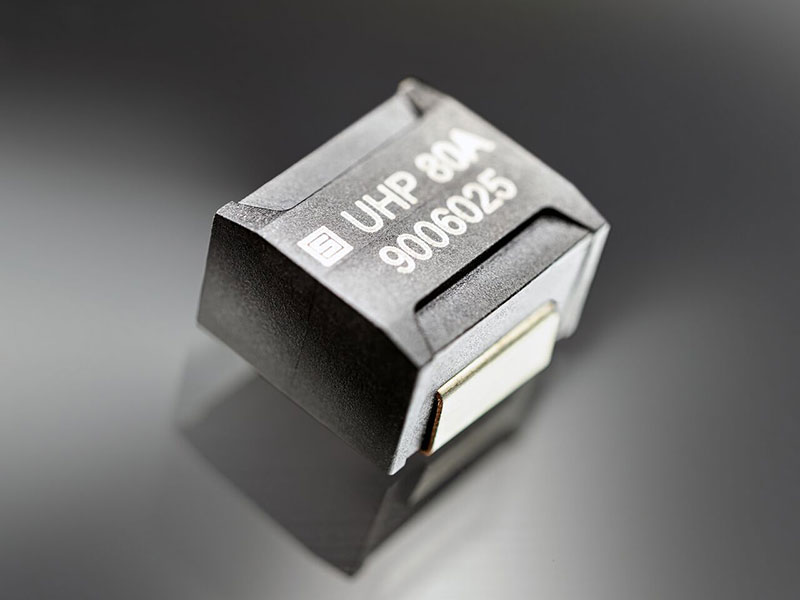

UHP シリーズ製品イメージ

UHP

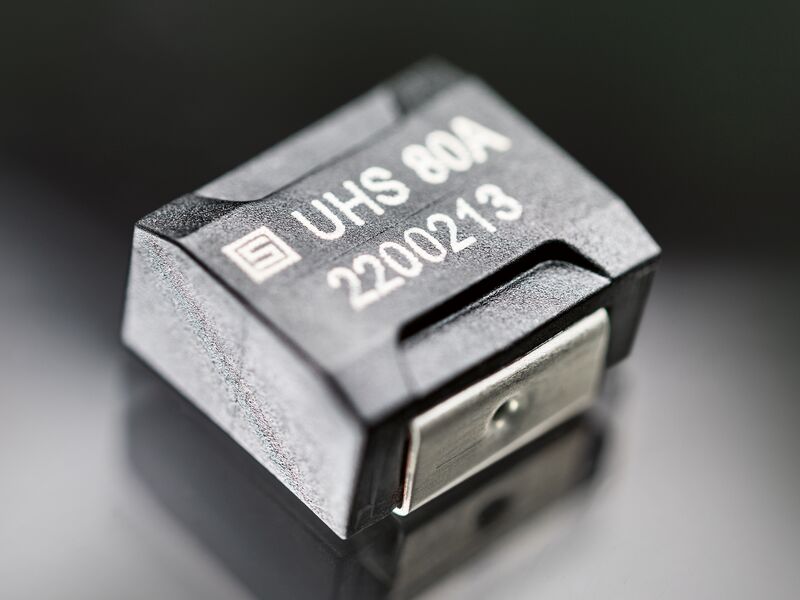

UHS シリーズ製品イメージ

UHS

グローバル電子について

グローバル電子は、多岐に亘る最先端の電子部品を世界から調達し、かつ、自社工場での電子部品、機器を製造し、顧客企業様に高い付加価値でのソリューションを提案・提供できる電子機器総合企業です。特にアナログ技術においては他社の追随を許さないレベルを目指します。

  • 設立:1978年7月
  • 本社所在地:東京都新宿区
  • ウェブサイト:www.gec-tokyo.co.jp

SCHURTER(シュルター)について

SCHURTER は、電気機器、電子部品の国際的なリーディングカンパニーです。安全な電源と使いやすい機器に焦点を当てています。広範な製品は、回路保護、プラグ・コネクタ、EMV 製品、スイッチ、や電源入力システムおよび電子製造サービスの分野での標準ソリューションで構成されています。 SCHURTER の主要なグローバルネットワークは、信頼の高いデリバリーと専門的な製品サポートやサービスをご提供いたします。
