寸法図

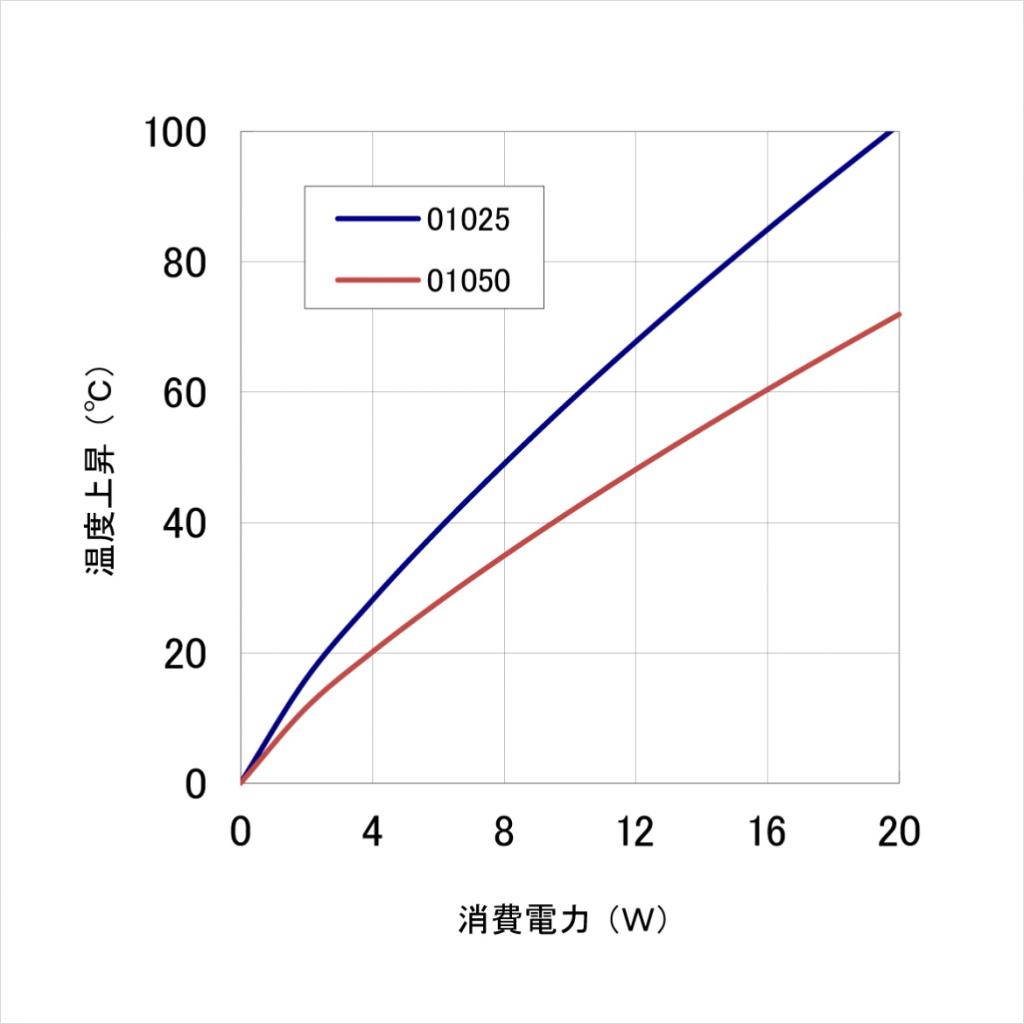

温度上昇チャート
標準仕様
高さ | 15.00mm |
---|---|
幅 | 70.00mm |
重量 | 1.123kg/m |
材料 | アルミニューム合金 |
材質 | A6063S-T5・ピン部:黄銅スズメッキ(破断面を除く) |
押出型公差 | JIS H4100 普通級 |
切断寸法公差 | 300mm 以内 ±0.5 |
切除加工公差 | JIS B-0405 中級 |
15PB070 のバリエーション例
注文型番 | 切断の長さ | 表面処理 | 熱抵抗値 | 消費電力 |
---|---|---|---|---|
15PB070-01025 | 25mm | 黒アルマイト | 6.0℃/W | 2W ~ 10W |
15PB070-01050 | 50mm | 黒アルマイト | 4.3℃/W | 2W ~ 14W |
