WF39B Series of 3.9" Bar Type Color TFT Displays

鮮やかな表現力を持つ 3.9 インチ バータイプ TFT LCD WF39B シリーズ

　
LCD
液晶
TFT
3.9インチ
480×128
抵抗膜式
静電容量式
タッチパネル
バータイプ

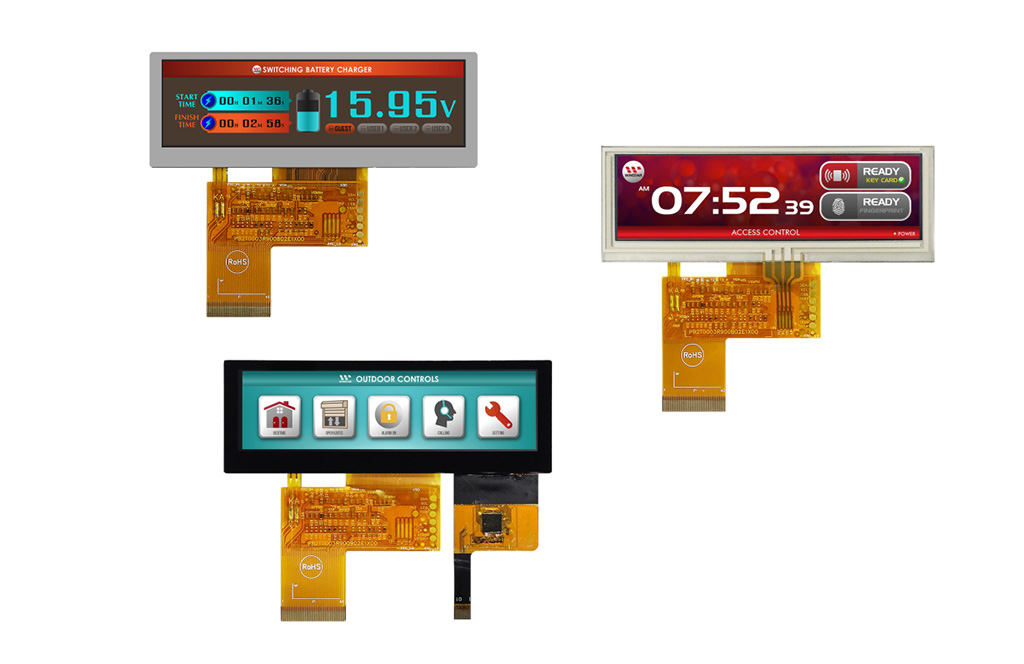

WF39B シリーズは、480×128 解像度を持つ 3.9 インチディスプレイ製品で構成されている TFT カラー液晶製品ファミリーです。通常の TFT 液晶に加えて、抵抗膜式タッチパネルと静電容量式タッチパネル合計３種類のディスプレイがラインアップされています。ドライバ IC HX8278 内蔵されており、コントラスト比は 500:1 で、グレースケール反転視野角は 12 時方向という仕様になっています。

TFT LCD WF39B シリーズ

特長

  • バータイプ TFT カラー液晶
  • 3.9 インチ TFT LCD
  • 解像度：480×128
  • ドライバ IC HX8278 内蔵
  • 抵抗膜式と静電容量式タッチパネルタイプも用意
  • 輝度：500cd/m²

アプリケーション

  • サーバシステム
  • ホームセキュリティー
  • オーディオ機器
  • 防犯設備
  • 医療機器
  • 運航向け設備

ラインアップ仕様

型番 WF39BTLASDNN0# WF39BTLASDNG0# WF39BTLASDNT0#
サイズ（対角線） 3.9 インチ 3.9 インチ 3.9 インチ
解像度 480 × 128 × RGB
(TFT)		 480 × 128 × RGB
(TFT)		 480 × 128 × RGB
(TFT)
モジュールサイズ 105.5 × 37.0 × 3.05mm 105.5 × 37.0 × 5.13mm 105.5 × 37.0 × 4.58mm
有効エリア 95.04 × 25.34mm 95.04 × 25.34mm 95.04 × 25.34mm

ドットピッチ
(W × H)

 0.066 × 0.198mm 0.066 × 0.198mm 0.066 × 0.198mm
LCD タイプ TFT・ノーマリ・ホワイト・ 透過型 TFT・ノーマリ・ホワイト・ 透過型 TFT・ノーマリ・ホワイト・ 透過型
視野角 ６時方向 ６時方向 ６時方向
グレースケール反転 １２時方向 １２時方向 １２時方向
画面アスペクト比 Bar Type Bar Type Bar Type
バックライトタイプ LED・ノーマリ・ホワイト LED・ノーマリ・ホワイト LED・ノーマリ・ホワイト
インターフェイス RGB 24-bit RGB 24-bit RGB 24-bit
タッチパネルタイプ ― 静電容量式タッチパネル
（PCAP）		 抵抗膜式タッチパネル
（RTP）
表面 防眩
（Anti-Glare）		 グレア 防眩
（Anti-Glare）

資料ダウンロード

WF39BTLASDNG0 仕様書（英文）PDF － 495.22 KB

WF39BTLASDNN0 仕様書（英文）PDF － 470.52 KB

WF39BTLASDNT0 仕様書（英文）PDF － 473.79 KB

　
