1.54 inch COG Graphic OLED Module WEO012864A

3V 電源のみで駆動できる 1.54 インチ OLED WEO012864A

　
OLED
有機EL
1.54 インチ
COG構造
超薄型
軽量
低消費電力
I2C
8080
6800

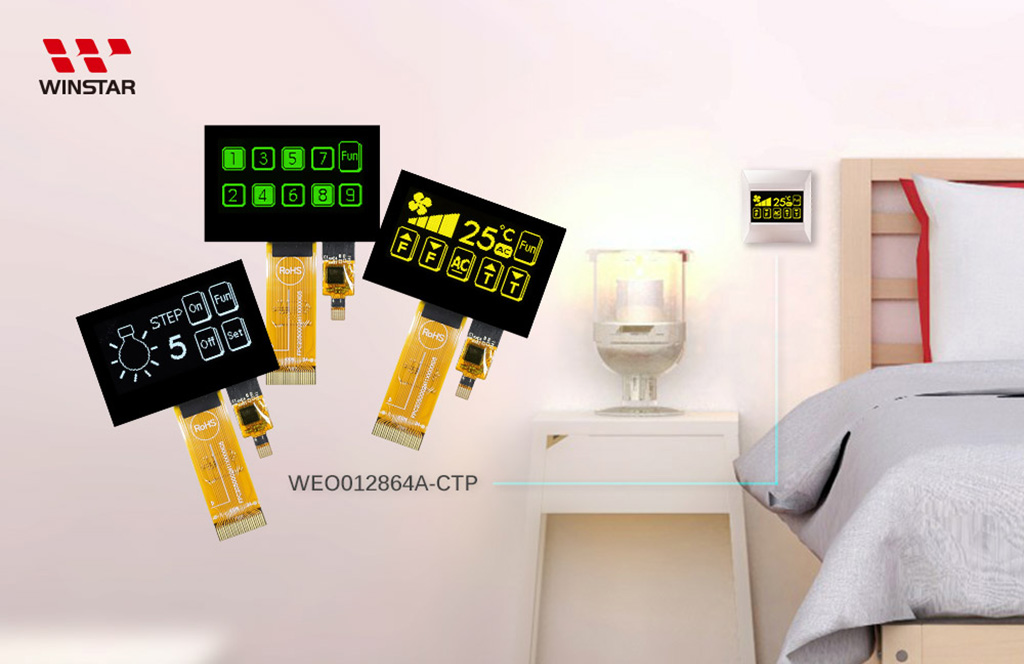

WEO012864A は、1.54インチ、128ｘ64ドットの COG 構造 OLED ディスプレイです。当製品は、内蔵のコントローラによる電圧生成機能があり、3V 電源のみで駆動できます。厚さはたったの 1.45mm の超薄タイプで、バックライト（自発光）が不要です。内蔵 IC は SD1309ZC、インターフェースは 6800/8080 8-bit 、I2C 及び４線式シリアルが使用できます。軽量、低消費電力の製品で、動作温度範囲と保存温度範囲は -40℃ 〜 + 80℃となっています。標準発光色は、白色、黄色とアンバーです。

1.54 インチ OLED WEO012864A

特長

  • COG 構造 1.5" 有機 EL ディスプレイモジュール
  • 128 × 64 ドットマトリックス
  • SSD1309ZC 内蔵コントローラー
  • 3V で稼働可能
  • 薄型、軽量
  • 低消費電力
  • I/F：6800/8080/SPI/I2C

アプリケーション

  • メーター機器
  • ホーム機器
  • POS システム
  • クラウド/IoT システム
  • ハンドヘルド機器
  • インテリジェントテクノロジー機器
  • エネルギーシステム
  • 自動車
  • 通信システム
  • 医療機器

仕様

ドットマトリックス 128 × 64 ドット
サイズ 1.54 インチ
外形寸法 42.04 × 27.22 × 1.45mm
アクティブエリア 35.05 × 17.51 mm
ピクセルサイズ 0.249 × 0.249mm
ピクセルピッチ 0.274 × 0.274 mm
ディスプレイモード パッシブマトリックス
ディスプレイカラー 利用できる色: 白色 , 黄色, アンバー
ドライブデューティ 1/64 duty
内蔵コントローラー SSD1309ZC
インターフェース I2C, SPI, 6800, 8000

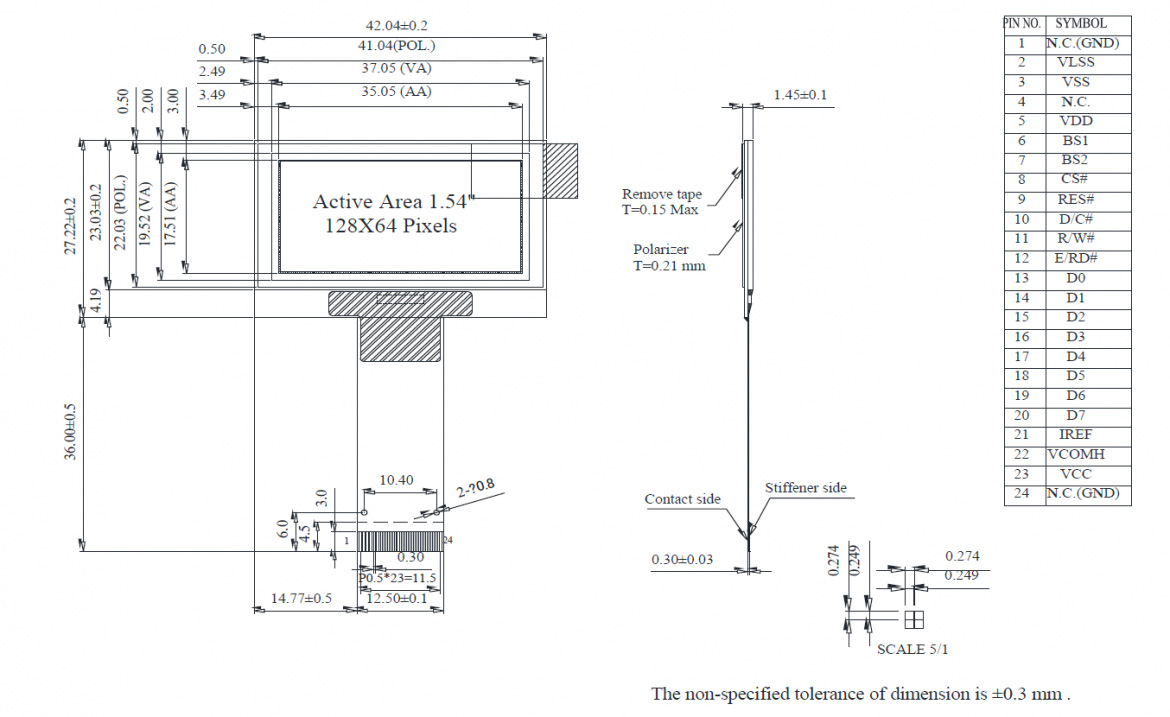

WEO012864A 寸法図
　
