2.7" 128×64 COG OLED Display WEF012864

ドライバー IC 内蔵 3V 電源 2.7 インチ有機 EL（OLED）WEF012864

　
有機EL
2.7インチ
COG構造
軽量
薄型
低消費電力
6800
8080
SPI
I2C

WEF012864 は、ドライバー IC を内蔵している 2.7 インチサイズ COG 構造 OLED ディスプレイモジュールです。SSD1309ZC コントローラー IC を内蔵し、インターフェースとして 6800、8080、SPI、I2C および 4線式シリアルが使用できます。 当製品は、軽量、低消費電力、薄型を必要とする幅広いアプリケーションで採用できます。

有機 EL ディスプレイ WEF012864

特長

  • タイプ：グラフィック有機 EL モジュール
  • 結構：COG
  • フレーム無/フレームあり両タイプ
  • サイズ：2.7 インチ
  • 128 × 64 ドットマトリックス
  • SSD1309ZC ドライバー IC 内蔵
  • 3V 電源電圧

アプリケーション

  • 計測機器
  • 家電
  • ホームセキュリティー
  • ハンディーターミナル
  • ファクシミリ、プリンタ
  • カーエアコン、カーオーディオ
  • アミューズメント、ゲーム機
  • 医療機器

仕様

サイズ 2.7インチ
ドットマトリックス 128×64ドット
外形寸法 フレーム無
（WEF12864L）		 73.0 × 41.86 × 2.05mm
フレームあり
（WEF12864Q）		 89.7 × 47.2 × 3.4mm
  （WEF12864Qフレーム有）
アクティブエリア 61.41 × 30.69mm
ドットサイズ 0.45 × 0.45mm
ドットピッチ 0.48 × 0.48mm
ディスプレイモード パッシブマトリックス
ディスプレイカラー 黄色/白色/スカイブルー
インターフェース 6800/8080/SPI/I2C
ドライブディーティー  1/64 Duty
動作温度範囲 -40℃ ～ +80℃

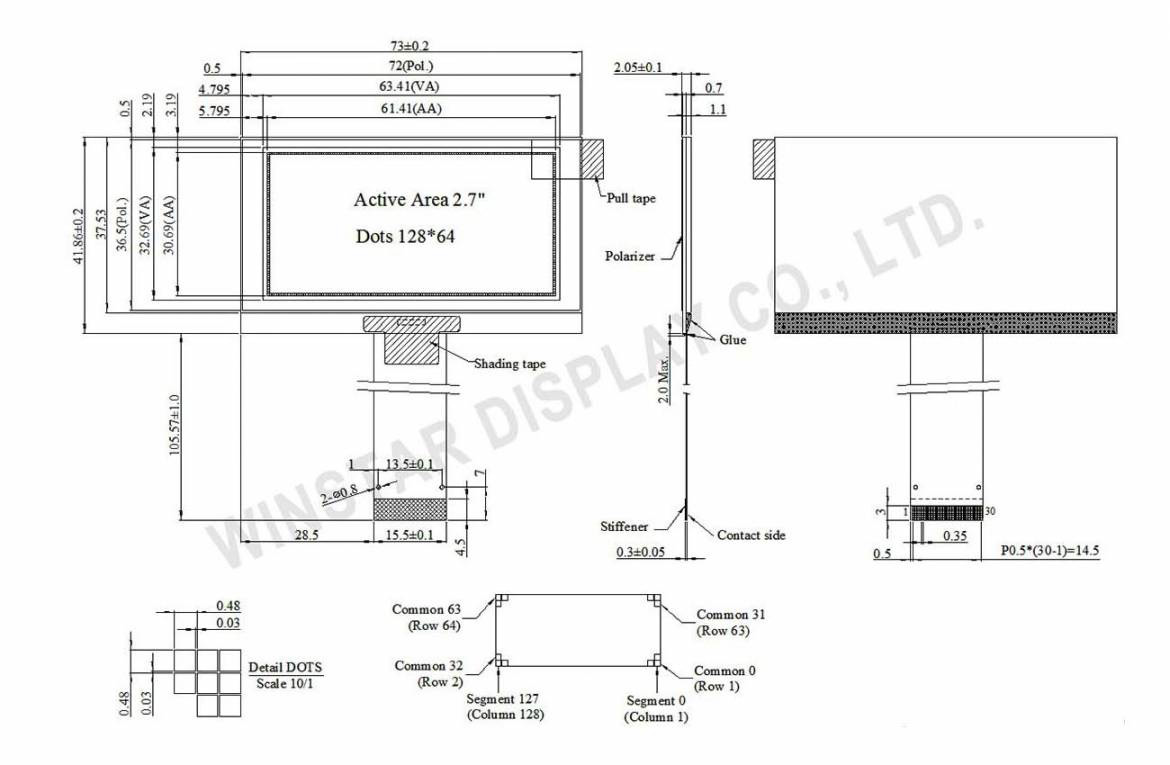

フレームあり WEF012864Q の寸法図

フレームあり WEF012864Q の寸法図

資料ダウンロード

WEF012864Q 仕様書（英文）PDF － 179.59 KB

　
