Platinum Thin Film PTF FAMILY

高性能用途に対応した RTD プラチナ素子 PTF ファミリー

　
RTD
測温抵抗体
温度センサ
小型
DIN EN 60751

PTF ファミリーは、最新の薄膜技術に基づくプラチナ抵抗素子を使用した、測温抵抗体 (RTD) です。 プラチナ膜構造をセラミック基板に配置し、ガラスコーティングで不動態化しています。接続ワイヤは、溶接エリアでガラス保護されています。このプラチナ RTD の特性曲線は、DIN EN 60751 に適合しています。抵抗性材質にプラチナを使用することで、長期的にきわめて安定します。サイズと質量が小さいことにより、RTD は応答時間が高速で、時定数も低くなるため、高速で正確なフィードバック制御システムにおける最適なソリューションとなります。

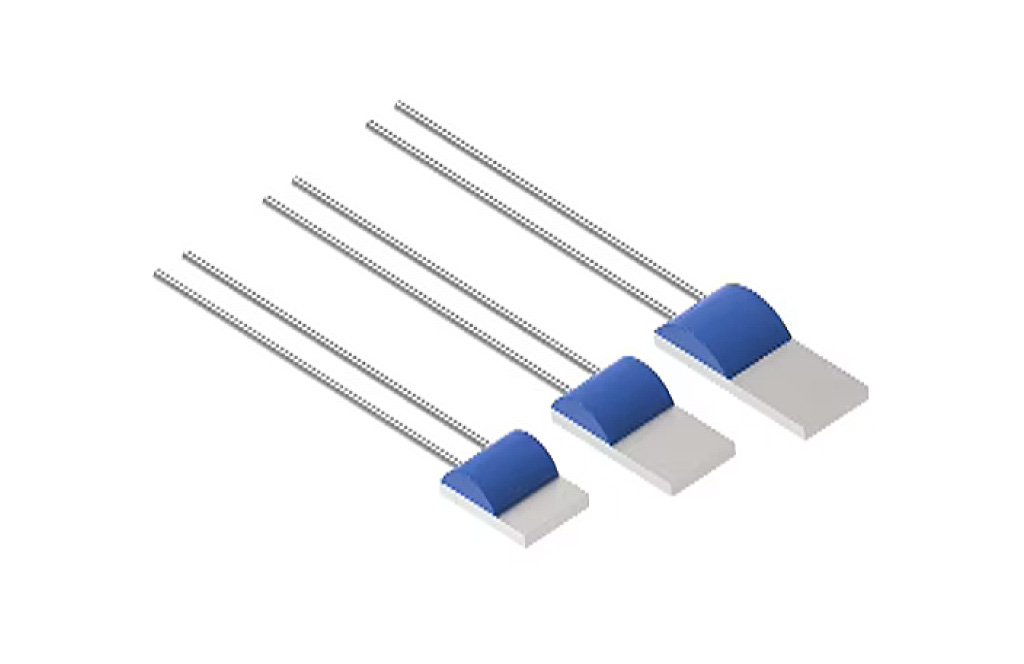

TE Connectivity PTF ファミリー製品写真

特長

  • 使用温度範囲：-50℃ ～ ＋600℃
  • 基準公称抵抗値：R0:100 および 1000Ω
  • さまざまなスペース要件に適合できるように、幅広い外形寸法を用意
  • 低熱質量による高速な応答時間

アプリケーション

  • 白物家電
  • HVAC
  • バッテリー
  • 温度フィードバック制御

資料ダウンロード

PTF ファミリーデータシート（英文）PDF － 359.54 KB

　
