MULTI-BEAM Board-to-Board Power Connectors

複合型大電流ボード対ボードコネクタ MULTI-BEAM シリーズ

　
パワーコネクタ
基板対基板
大電流
複合型
高密度
省スペース

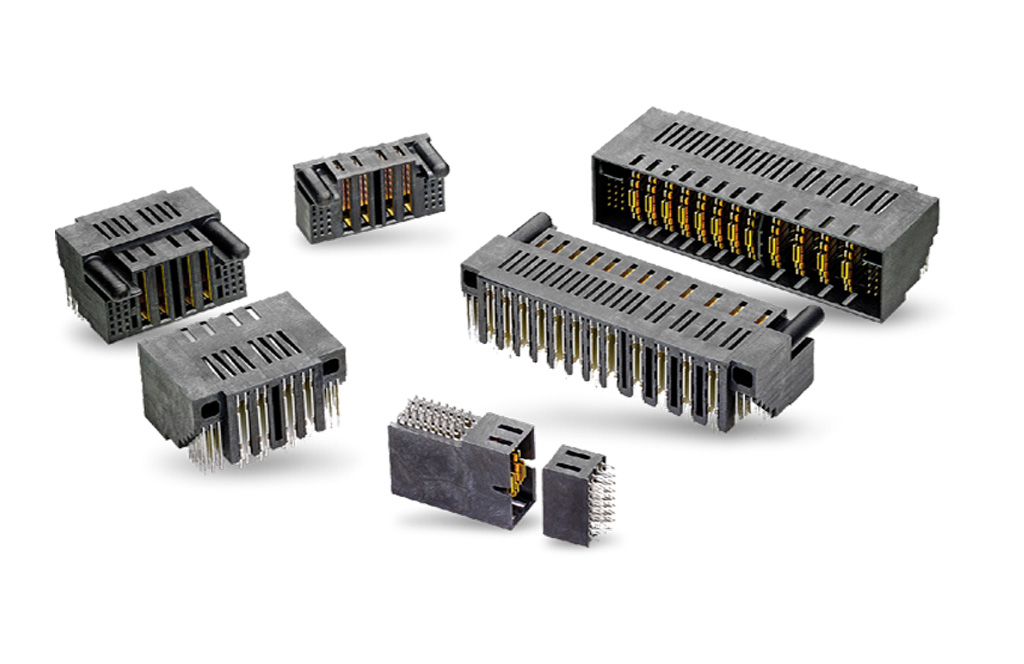

MULTI-BEAM シリーズは、好評を頂いている複合型大電流ボード対ボードコネクタ MULTI-BEAM XL の進化型製品、MULTI-BEAM XLE をリリースしました。従来製品より、更なる大電流対応および高密度・省スペース化を実現しました。

パワーコネクタ MULTI-BEAM シリーズ

特長

  • 大電流化、高密度・省スペース化の実現
  • 従来の MULTI-BEAM XL に比べ、20% の大電流化を実現
  • パワーコンタクトを高電流用と小電流用の２種類を採用することにより、今までオーバースペックで使用していた小電流部を最大で 50% の省スペース化が可能
  • ガイドの形状を変更する事により、コネクタ全体の小型化を実現

アプリケーション

  • スイッチング電源ユニット（N＋１冗長電源）
  • 通信システム用電源装置
  • 高機能サーバ/ストレージ用電源装置
  • 医療機器、半導体製造装置用電源

資料ダウンロード

MULTI-BEAM XL/XLE カタログ（英文）PDF － 4.89 MB

MULTI-BEAM XLE コネクタ

定格電流
  • パワーコンタクト1: 42A
  • パワーコンタクト2: 16A
  • シグナルコンタクト: 1A
定格電圧
  • パワーコンタクト1
    • 300VAC/DC (7.62mm 間隔)
    • 200VAC/DC (6.35mm 間隔)
  • パワーコンタクト2
    • 60VAC/DC (2.92mm 間隔)
シグナルコンタクト 60VAC/DC（2.54 ピッチ）
基板取付/
実装方法		 水平及び垂直取付けの選択が可能

※ プリント基板への実装は、はんだもしくは圧入方式の選択が可能。

MULTI-BEAM XL コネクタ

定格電流
  • パワーコンタクト: 35A
  • シグナルコンタクト: 1A
定格電圧
  • パワーコンタクト
    • 300VAC/DC（7.62mm 間隔）
    • 200VAC/DC（6.35mm 間隔）
  • シグナルコンタクト
    • 60VAC/DC（2.54 ピッチ）
基板取付/
実装方法		 水平及び垂直取付けの選択が可能

※ プリント基板への実装は、はんだもしくは圧入方式の選択が可能。

　
