1.5mm Mini CT Connector Series

1.5mm Mini CT 電線対基板用コネクタシリーズ

　
1.5mm ピッチ
電線対基板
中継用コネクタ
圧着
圧接
小型
多極
自動圧接機

TE の 1.5mm AMP Mini CT コネクタは、小型電線対基板相互接続ソリューションです。これらはハーネス作成機能において性能が証明されている標準的な AMP CT コネクタ シリーズと同様です。少量生産用のハンド ツールから自動圧着機械まで、さまざまなハーネス製作機械を利用できます。絶縁変位接点がプレロードされた、圧着および多数終端 (MT) の２種類のハウジングが利用可能です。これらのコネクタは、1.5mm ピッチの端子を使用した設計になっています。TE の AMP Mini CT 製品ラインには、当社が提供する端子やハウジングと嵌合する幅広いボード側ヘッダも含まれています。

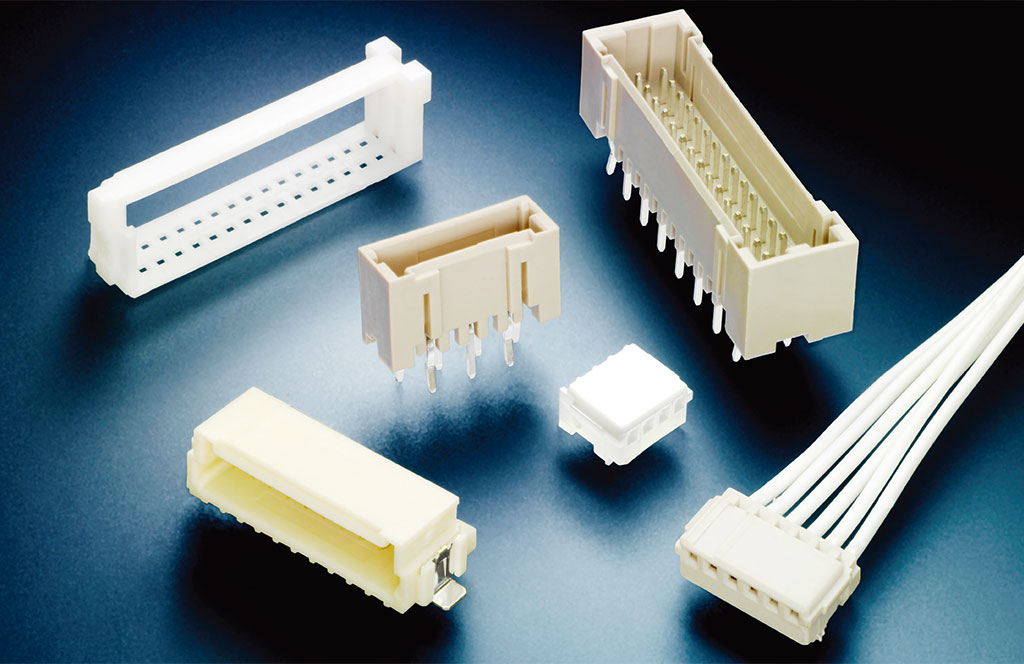

TE Connectivity Mini CT コネクタ製品イメージ

特長

  • 定格電圧：AC/DC 50V
  • 定格電流
    • AWG#28：1A
    • AWG#26：2A
    • AWG#24：3A
  • 耐電圧：AC500V
  • 耐久性：30サイクル
  • 使用温度：-30℃ ～ +105℃
  • 定格電流
    • 圧接タイプ：AWG＃28-26
    • 圧着タイプ：AWG#30-24

アプリケーション

  • 生活家電製品
  • 民生機器
  • 事務機器(プリンター、複写機他)
  • ウェアラブルデバイス
  • パーソナルコンピュータ及びラップトップ PC
  • 照明機器
　
