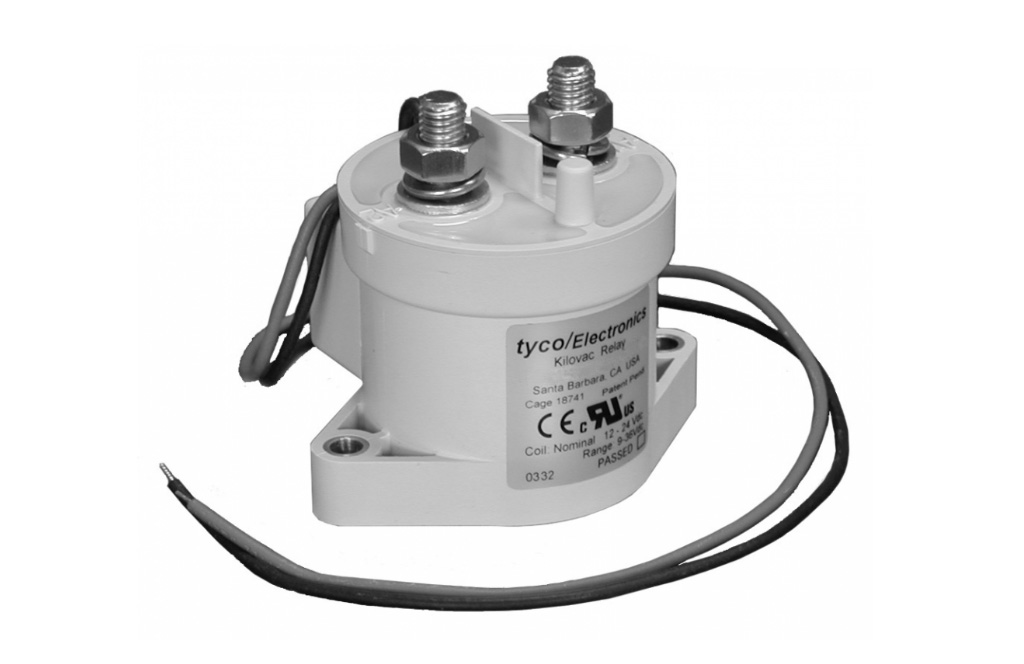

小型軽量、省電力且つ大容量に対応する DC 高電圧/定格 200A リレー。KILOVAC 200 シリーズはバッテリー遮断や DC 高電圧の遮断に最適です。
コイル保持力 1.7W の低消費電力
コイルパワーセーブ機構（エコマイザー）の内蔵により、コイル保持電力 1.7W を実現。PWM 回路を製品内部に既に組み込んでおり、工数削減可能です。電源容量などに制約があるバッテリー駆動に適しています。
動作電圧 9 ～ 36VDC
動作電圧が 9～36VDC と幅広い範囲で使用可能です。また、突入電流も 3.8A max と非常に小さく設計されております。
使用電圧が 12 ～ 900VDC
使用電圧が 12 ～ 900VDC と非常に幅広い範囲で使用可能です。500VDC 上で使用できる製品が少ない中、広範囲での使用電圧で動作できます。
優れた耐環境性能
ハーメチックシール密閉構造により、塩分や水分、塵の多い過酷な環境下でも安定した性能を保持。長期間にわたる保管も可能です。
その他の特長
- 最大遮断電流 2000A/320VDC の高遮断容量を達成
- リレーの状態を確認できる内蔵外部出力接点搭載もラインナップ
- 通常時の機械的寿命は100万回
- RoHS 指令対応品
製品仕様
| 接点構成 | 1 Form X (SPST-NO-DM) |
|---|---|
| 接点定格電流 | 200A |
| 外形寸法 (W×D×H) | 81mm × 66mm × 73mm |
| コイル消費電力 | 保持電力 1.7W |
| 重量 | 約 430g |
| 機械的寿命 | 100万回 |
KILOVAC EV200 外形寸法図
