High Current Connectors for Bus Bar Applications

Bus bar 接続用大電流コネクタ CROWN CLIP & CROWN CLIP Jr.

　
バスバーコネクタ
大電流
省スペース
再生エネルギー

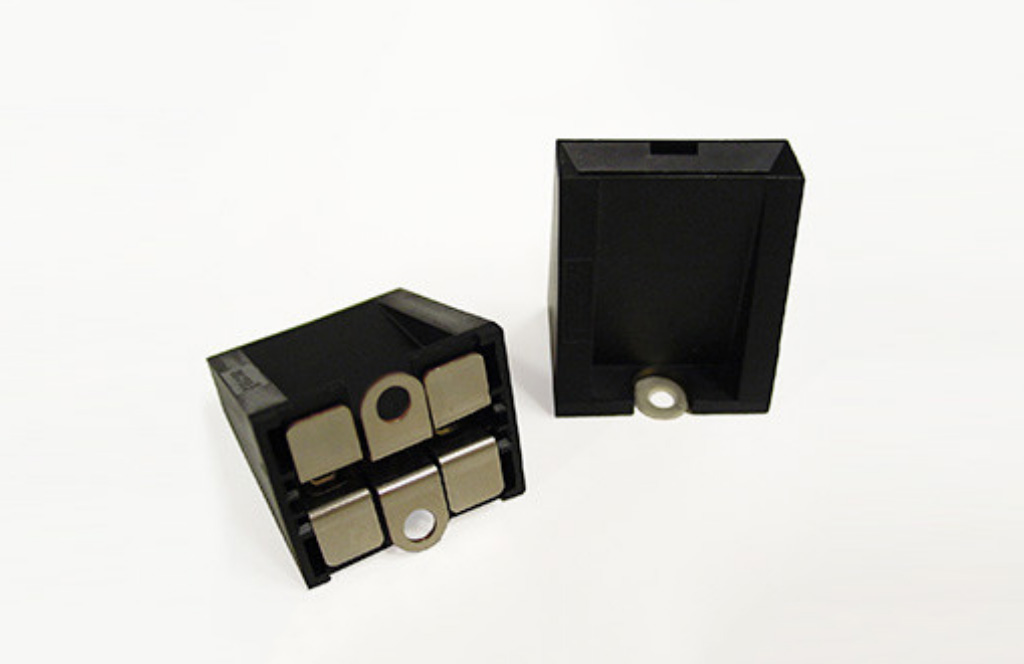

この度、タイコエレクトロニクス社は非常にコンパクトで大電流容量の bus bar 接続用コネクタ CROWN CLIP Jr. の供給を開始致しました。従来より好評を頂いていた CROWN CLIP（250A 品）の技術を継承し、昨今のお客様のニーズに合わせダウンサイジング化を行いました。

Bus bar 接続用コネクタ CROWN CLIP

特長

  • 定格電流：150A
  • 使用温度範囲：-20℃ ～ +75℃
  • 挿抜回数：50回
  • 接触抵抗：0.2mΩ
  • 挿抜力：10N
  • 適用 Bus bar：3.0mm±0.1

アプリケーション

  • 再生可能エネルギーシステム
  • 電気自動車充電ステーション
  • 産業用電力
  • サーバ電源
  • ラックマウント電源
  • ストレージソリューション
  • ネットワーキングスイッチ

最大 150A の電流に対応

産業用通信機器及びIT機器（サーバー、ストレージ）はもちろん、近年では大電 流化が進む医療用検査機器などの電源部にも対応可能な、高い信頼性を備えた水 平取付型 bus bar 接続コネクタです。

省スペース化に貢献するコンパクト設計

タイコエレクトロニクス社が独自開発した多面接触エレメント「クラウンバンド 」技術を接触部に採用することにより、発熱問題をクリア。21×31.4×14.5mm のコ ンパクト化を実現。優れた接触信頼性が、限られたスペースでの大電流供給を有効にします。

挿抜力を低減させ扱い易さを向上

Bus bar への挿抜力も、従来製品（CROWN CLIP）の約半分に低減。システムラックへの装置着脱も手軽に行えます。

　
