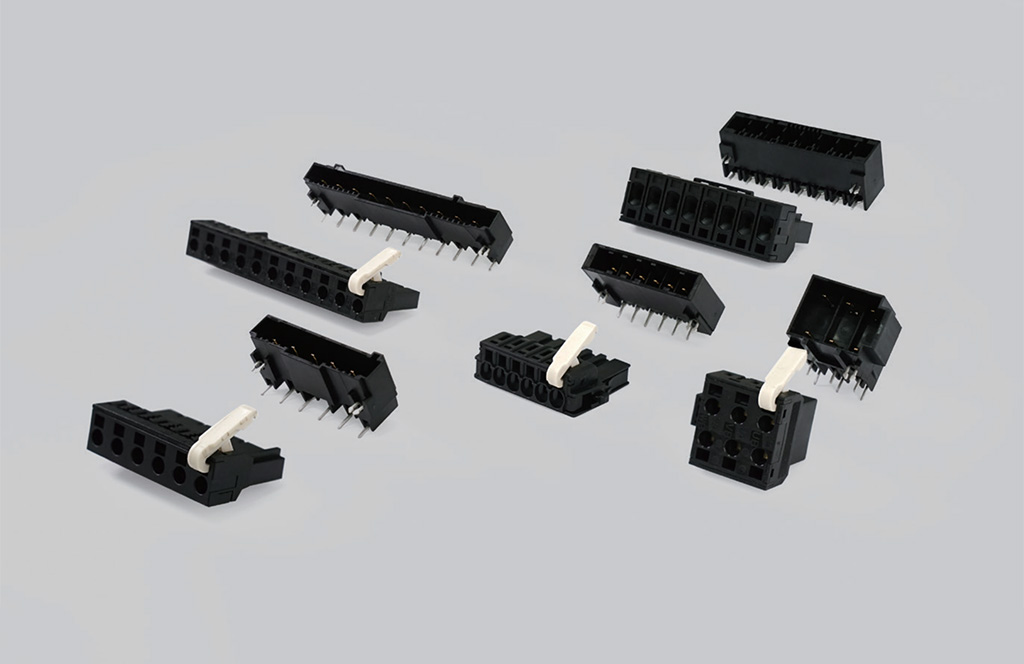

7.5mm ピッチスプリングクランプ型電源接続用コネクタ D-3950

D-3950 シリーズは、電源系のインターフェース等に適用可能な、スプリングクランプ型２ピースコネクタです。従来コネクタに必要な電線結線工具（圧着/圧接など）が不要で、付属のスプリングオープナーもしくはドライバーを使い現場施工ができ、工数削減を可能にします。各種工作機械・半導体/液晶製造装置などを駆動させているサーボアンプ・インバーター・コントローラーなどの電源系インターフェースとして最適なコネクタです。

特長

作業現場での結線作業が可能（圧着/圧接工具不要）　
２ピース着脱式を採用、端子台より現場でのケーブル側結線作業が簡単
ダイナミックシリーズ同様の高感度嵌合クリック感を実現
安心できる強固な電線保持力
複数個使いに最適な X/Y2 種類の極性キーを準備

アプリケーション

半導体/液晶製造装置電源
サーボアンプ・インバーター・コントローラー
電源系インターフェース

資料ダウンロード

D-3950 製品規格書（英文）PDF － 202.15 KB

D-3950 認定試験報告書（日本語）PDF － 187.48 KB

サンプルアプリケーション図

製品ラインアップ

極数	キーイング/ ハウジング色	リセ回路番号	リセアセンブリ		ヘッダーアセンブリ
極数	キーイング/ ハウジング色	リセ回路番号	1列水平タイプ	2列水平タイプ	1列水平タイプ	2列水平タイプ	ペグ
2	X / 黒	有	1-2271859-2	ー	1-2271860-2	ー	無
2	Y / 黒	有	2-2271859-2	ー	2-2271860-2	ー	無
3	X / 黒	有	3-2229794-1	ー	3-2229803-1	ー	有
3	X / 黒	無	3-2289080-1	ー	3-2229803-1	ー
3	X / 白	無	3-2289081-1	ー	3-2289088-1	ー
6	X / 黒	無	1-2271454-6	ー	1-2271457-6	ー
6	ー / 黒	有	ー	2229800-1	ー	2229806-1
7^※1	Y / 黒	有	1-2229794-2	ー	1-2229803-2	ー
11	X / 黒	有	1-2229794-1	ー	1-2229803-1	ー
11	X / 黒	無	1-2289080-1	ー	1-2229803-1	ー
11	X / 白	無	1-2289081-1	ー	1-2289088-1	ー

※1　11pのハウジングにコンタクトが7極挿入されている仕様となります。
※2　接触部のめっきは上記すべて金めっきとなります。

仕様

極数	２	３	６	11（7:Pin void）	６
製品ピッチ	7.5mm
列数	１列				２列
定格電圧	600V AC/DC (UL1059 Use group B、C：300V AC/DC、Use group D（5A Max）：600V AC/DC
使用温度範囲	-30℃ ～ 105℃
耐電圧	2.2KV/1 分間
電線保持力	AWG#14:50N, AWG#16:40N, AWG#18/20:30N, AWG#22:20N
挿抜回数	500 回
適用電線サイズ	AWG#14(2.1mm²) ～ AWG#22(0.32mm²)　　※注意：D-3900は AWG#20（0.5mm²）まで
極性キー	X,Y	X	X	X（Y）	－
ハウジング色	黒	黒/白	黒	黒/白（黒）	黒
接触部めっき	金めっき
適用基板厚	1.6mm ～ 2.4mm ±0.1
基板側補強金具	無し	有り	有り	有り	有り
